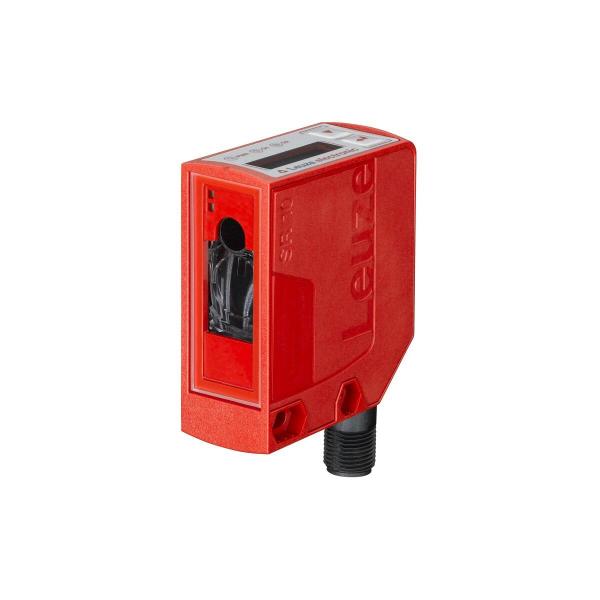

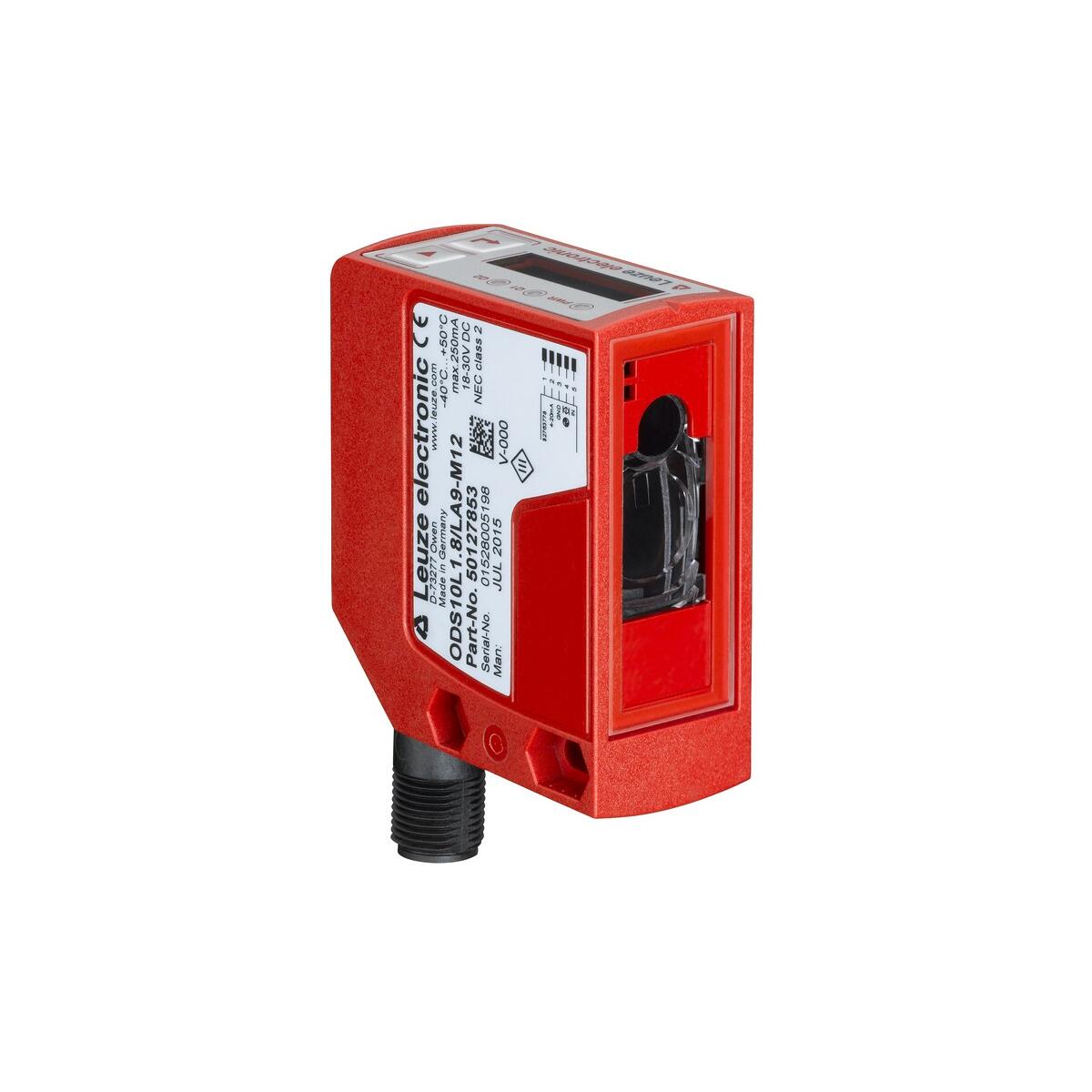

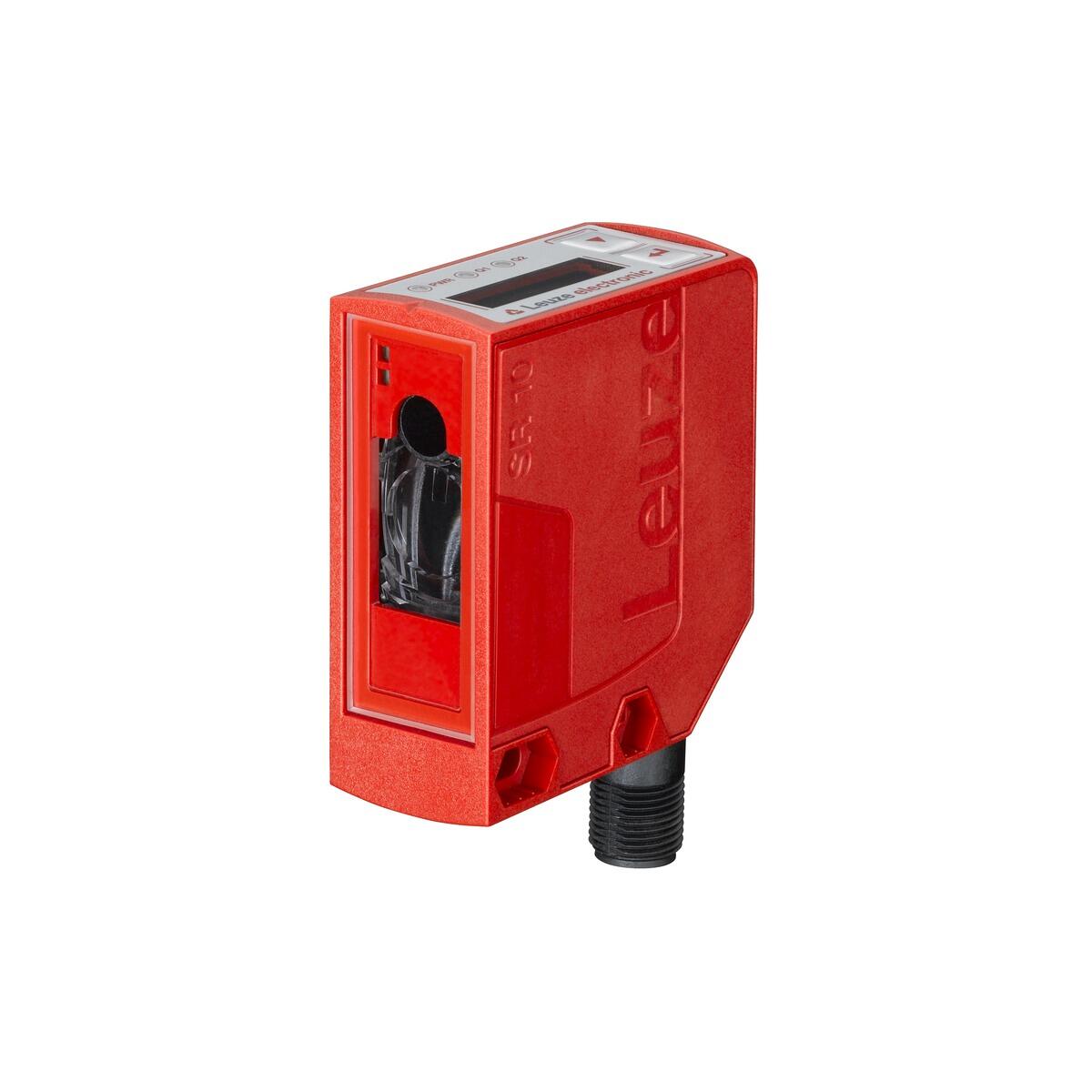

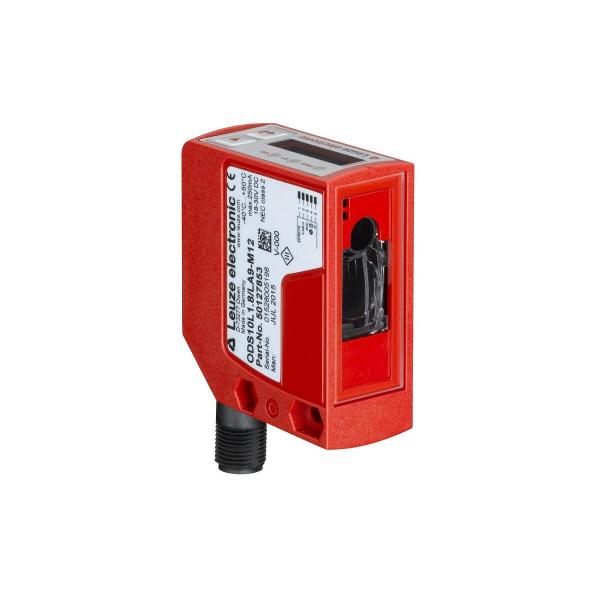

Leuze ODS10L1.8/LAK-M12 Optischer Abstandssensor, 5-polig, IP67, Rundstecker, Kunststoff (50127853)

Technische Daten:

Basisdaten:

• Serie: 10
• Applikation:
  • Auffahrsicherung von Förderfahrzeugen
  • Füllhöhenkontrolle
• Art des Tastsystems: gegen Objekt
• Sonderausführung:
  • Aktivierungseingang
  • Deaktivierungseingang
  • Teach-Eingang

Optische Daten:

• Lichtquelle: Laser, rot
• Laser Klasse: 1, IEC/EN 60825-1:2014
• Lichtfleckgröße (bei Sensorabstand): 7 mm x 7 mm (8.000 mm)

Messdaten:

• Messbereich: 50 ... 3.500 mm, bei 6 ... 90% Remission
• Auflösung: 1,0 mm
• Genauigkeit: 15 mm
• Messzeit, Messmodus:
  • "Hohe Präzision": Ansprechzeit = 1000 ms / Ausgabezeit = 3,4 ms
  • "Individuell": Ansprechzeit = 3,4 ... 1020 ms / Ausgabezeit = 3,4 ms
  • Ausreißer-Unterdrückung: Ansprechzeit = 17 ... 1020 ms / Ausgabezeit = 17 ... 1020 ms
  • Individuelle Messmodi siehe Diagramm
  • Präzision: Ansprechzeit = 200 ms / Ausgabezeit = 3,4 ms
  • Schnell: Ansprechzeit = 15 ms / Ausgabezeit = 3,4 ms
  • Standard: Ansprechzeit = 50 ms / Ausgabezeit = 3,4 ms
• Reproduzierbarkeit (1 Sigma): 4 mm
• Referenzierung: nein
• Optisches Abstandsmessprinzip: Time of Flight

Leistungsdaten:

• Versorgungsspannung UB: 18 ... 30 V, DC

Eingänge:

• Anzahl digitaler Schalteingänge: 1 St.

Digitaler Schalteingang 1:

• Funktion:
  • Aktivierungseingang
  • Deaktivierungseingang
  • Teach-Eingang

Ausgänge:

• Anzahl Analogausgänge: 1 St.
• Anzahl digitaler Schaltausgänge: 1 St.

Analogausgang 1:

• Art: konfigurierbar, Werkseinstellung: Strom

Schaltausgang 1:

• Schaltelement: Transistor, Gegentakt
• Funktion: unabhängig voneinander einstellbare Schaltausgänge

Anschluss 1:

• Art des Anschlusses: Rundstecker, drehbar 90°
• Gewindegröße: M12
• Werkstoff: Kunststoff
• Polzahl: 5 -polig

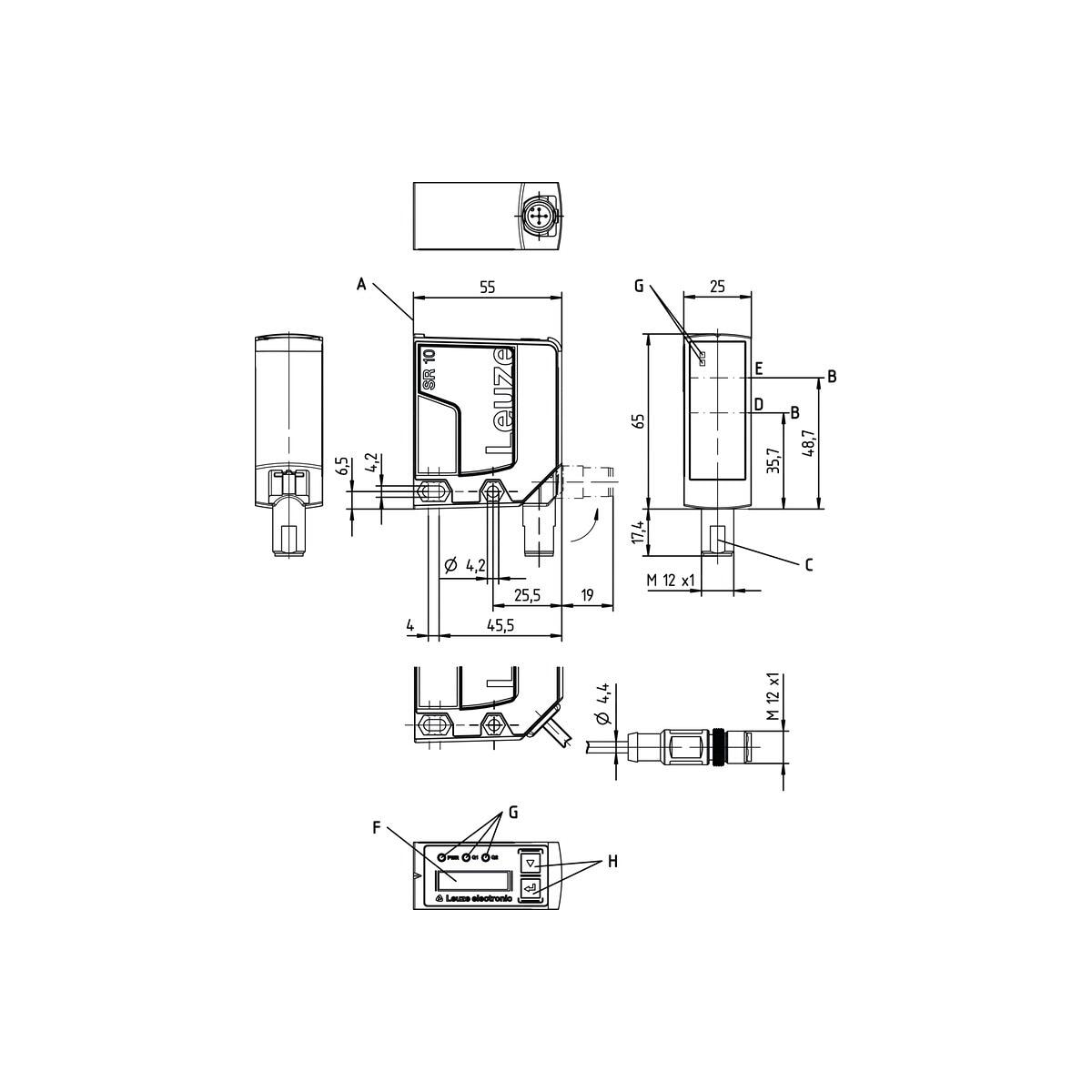

Mechanische Daten:

• Abmessung (BxHxL): 25 x 65 x 55 mm
• Werkstoff Gehäuse: Kunststoff
• Werkstoff Optikabdeckung: Glas
• Nettogewicht: 70 g

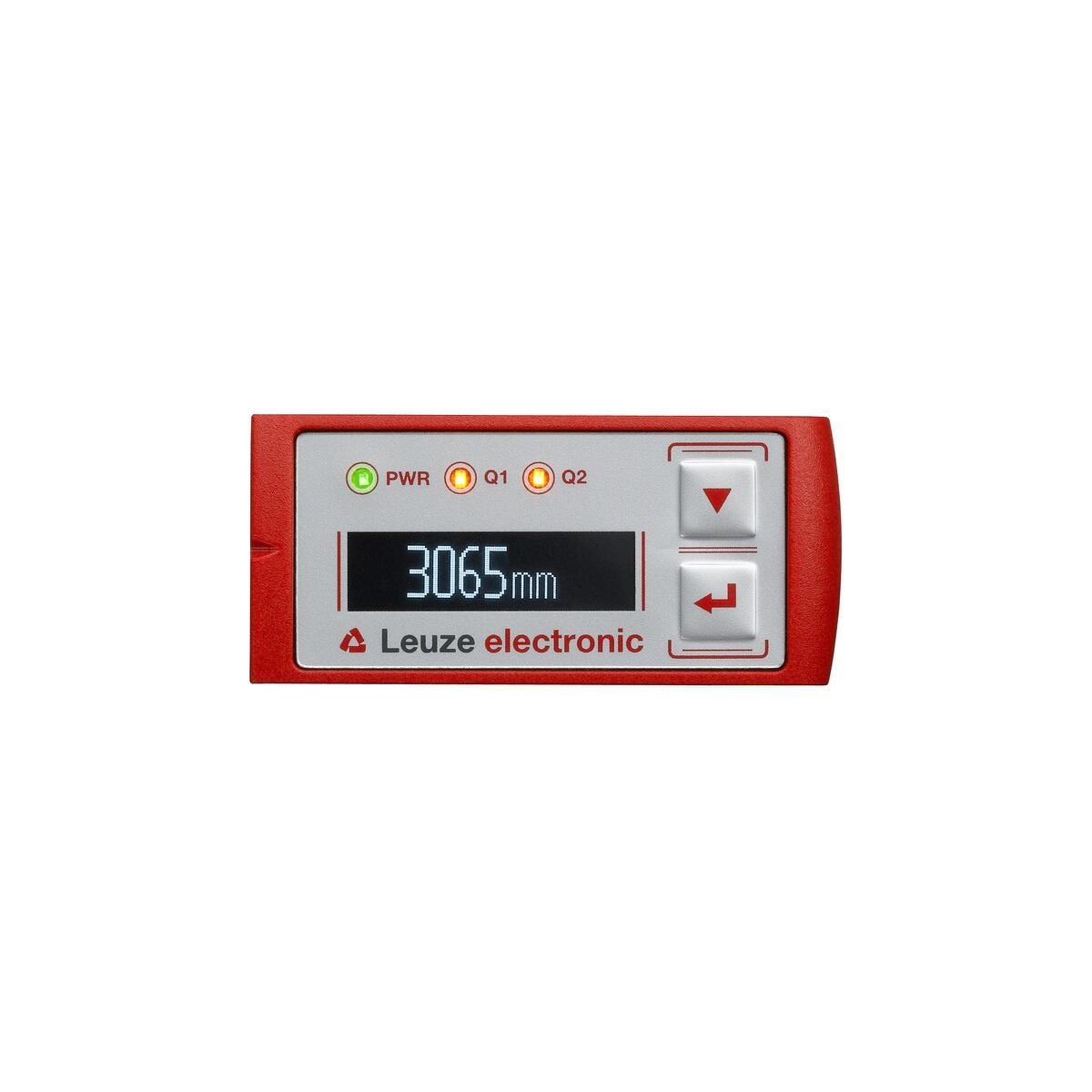

Bedienung und Anzeige:

• Bedienelemente:
  • Bedientasten
  • PC-Software

Umgebungsdaten:

• Umgebungstemperatur Betrieb: -40 ... 50 °C
• Umgebungstemperatur Lagerung: -40 ... 70 °C

Zertifizierungen:

• Schutzart: IP 67
• Schutzklasse: III
• Zulassungen: c UL US
