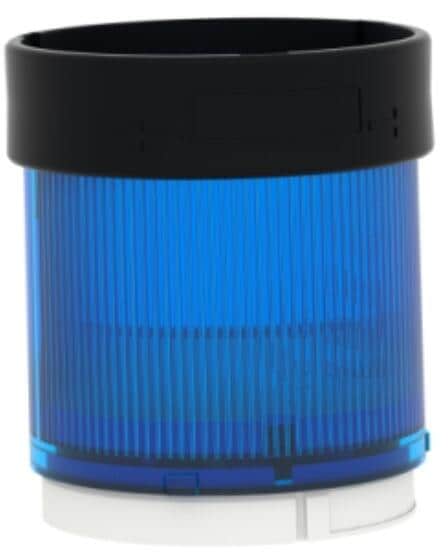

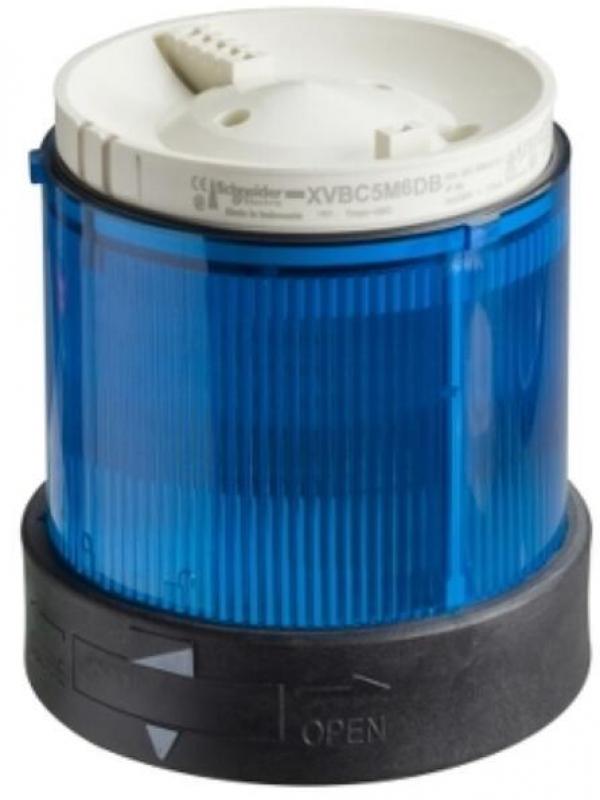

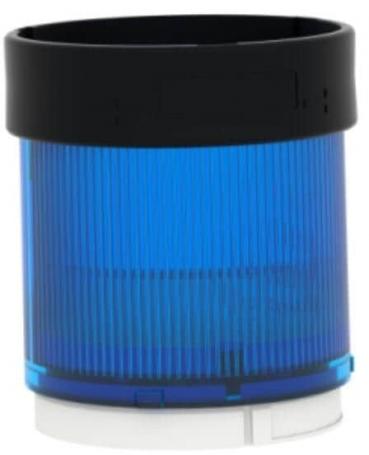

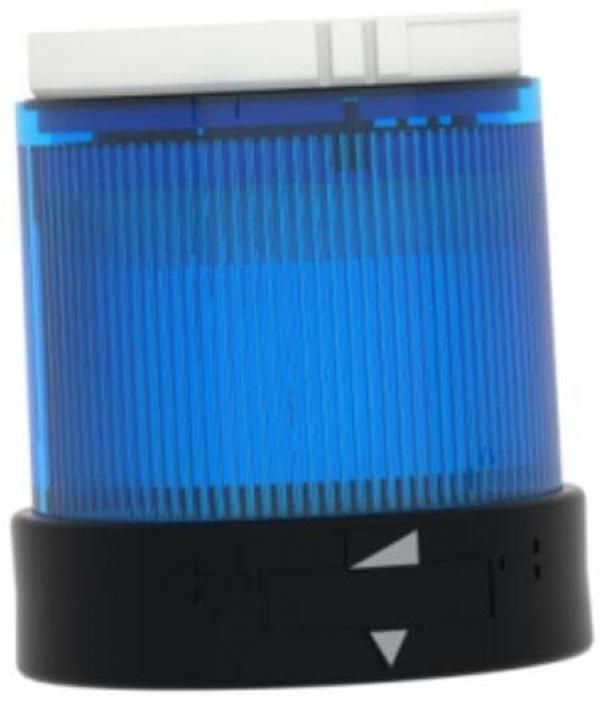

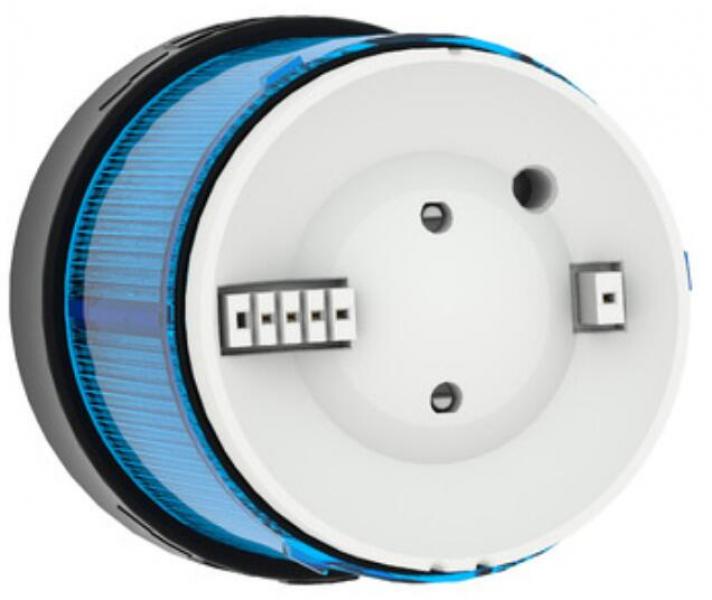

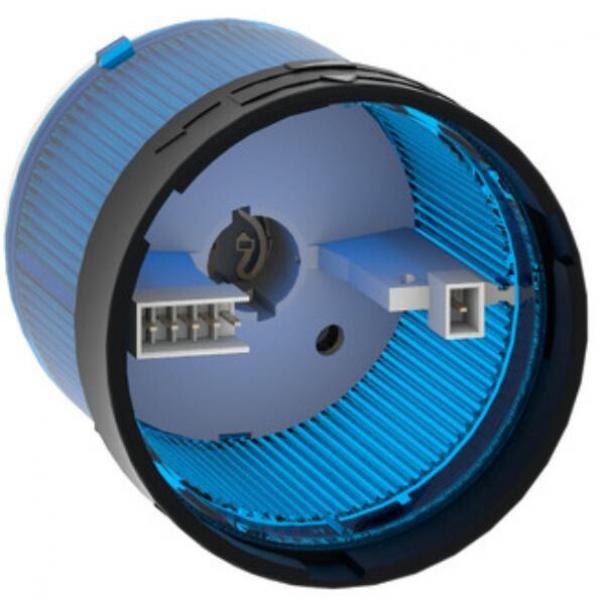

Leuchtelement Harmony XVB. Blau, Dauerlicht, max. 250V AC. Glühlampe mit BA 15d Sockel.
Technische Daten
Hauptmerkmale
- Baureihe: Harmony XVB Universal
- Produkt- oder Komponententyp: Anzeigeleiste
- Typ der Anzeigeeinheit: Beleuchtete Einheit
- Signaltyp: Stetig leuchtend
- Montagedurchmesser: 70 mm
- Komponentenname: XVBC
- Material: Polykarbonat
- Lichtquelle: Ohne Leuchtmittel, blau
- Lampentyp: Glühlampe mit BA 15d Sockel, Geschützte LED
- [UH,nom] Nennhilfsspannung: <= 250 V
Zusatzmerkmale
- Bauweise;: Kundenbaugruppe, bis 5 Anlagen
- Max. Verlustleistung in W: 7 W
- Anschlüsse - Klemmen: Schraubklemmenleisten,<= 1 x 1,5 mm² mit Kabelende
- [Ui] Bemessungs-Isolationsspannung: 250 V entspricht IEC 60947-1
- Nennspannungsgrenze: 0,85 - 1,1 Un entspricht IEC 60947-5-1
- [Uimp] Bemessungs-Stoßspannungsfestigkeit: 4 kV entspricht IEC 60947-1
- CAD-Gesamtbreite: 70 mm
- CAD-Gesamthöhe: 63 mm
- CAD-Gesamttiefe: 70 mm
Montage
- Verschmutzungsgrad: 2
- Produktzertifizierungen: CCC, EAC, CSA C22-2 No 14, UL 508
- Normen: EN/IEC 60947-5-1
- Beschichtung: TC
- Umgebungstemperatur bei Lagerung: -40?70 °C
- Umgebungstemperatur bei Betrieb: -25?50 °C: LED, -25?70 °C: Glühlampe
- Schutzart gegen Stromschlag: Klasse I auf Tragrohr entspricht IEC 61140, Klasse II auf Grundgerät entspricht IEC 61140
- Schutzart (IP): IP65 auf Befestigungsfuß XVBZ0 entspricht IEC 60529, IP66 auf Grundgerät entspricht IEC 60529
- Schutzart (NEMA): Type 4X entspricht UL (Innenraum)
