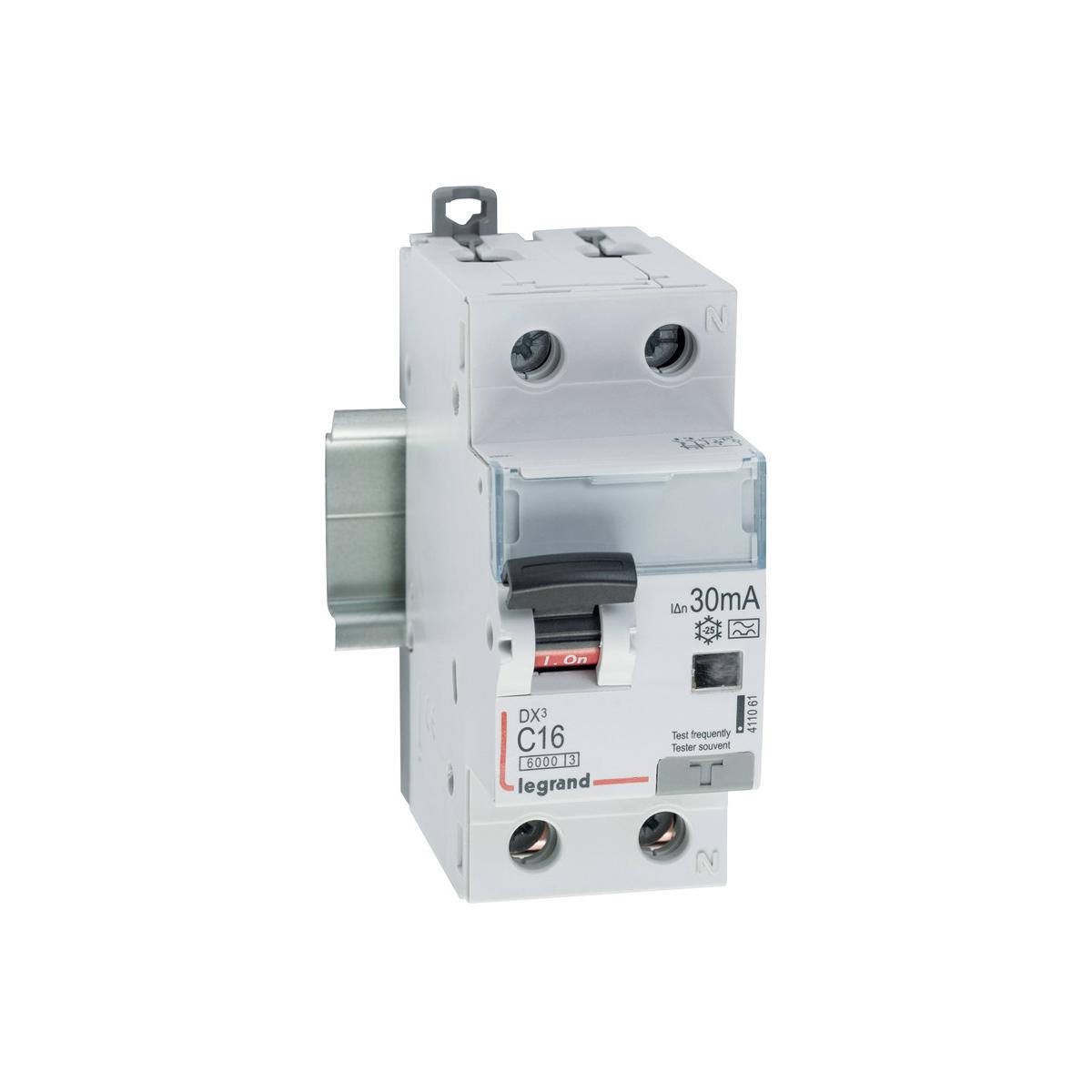

Legrand FI/LS-Schalter DX3, 1-polig mit mitschaltendem Neutralleiter, Typ A, für Wechsel- und pulsierende Gleichfehlerströme nach EN 61009-1, VDE 0664-20, unverzögert, Bemessungsstrom In 16 A, Bemessungsfehlerstrom Idn 30 mA.C-Charakteristik, Bemessungsspannung Un 230 VAC , Bemessungsfrequenz 50 Hz, Bemessungsschaltvermögen Icn 6 kA, Stoßstromfest bis 250 A, Energiebegrenzungsklasse 3, Auslöseanzeige: gelb=Fehlerstrom-oder Prüftastenauslösung, farblos= Kurzschluss-oder Handauslösung.
Befestigung auf Hutprofilschiene EN 60715 durch rastende Schnellbefestigungen, klare Information vorne auf jedem Gerät, eindeutige Schaltstellungsanzeige rot/grün am Schalthebel (verriegelbar), mit Beschriftungsfenster, mit Untersteckschutz zum sicheren Einführen des Leiters in Fahrstuhlklemme, Anbau von Hilfsgeräten möglich.
Technische Daten:
- Polzahl (gesamt): 2
- Anzahl der abgesicherten Pole: 1
- Bemessungsspannung: 230 V
- Bemessungsstrom: 16 A
- Bemessungsfehlerstrom: 0.03 A
- Fehlerstrom-Typ: A
- Energiebegrenzungsklasse: 3
- Bemessungsabschaltvermögen nach EN 61009: 6 kA
- Bemessungsabschaltvermögen nach IEC 60947-2: 6 kA
- Bemessungsschaltvermögen Icn nach EN 61009-1: 6 kA
- Stoßstromfestigkeit: 0.25 kA
- Spannungsart: AC
- Frequenz: 50 Hz
- Auslösecharakteristik: C
- Mitschaltender Neutralleiter: Ja
- Mit Verriegelungsvorrichtung: Ja
- Verschmutzungsgrad: 2
- Breite in Teilungseinheiten: 2
- Einbautiefe: 44 mm
- Fehlauslöseschutz: Nein
- Schutzart (IP): IP20
- Anschließbarer Leiterquerschnitt eindrähtig: 0.75 - 16 mm²
- Anschließbarer Leiterquerschnitt mehrdrähtig: 0.75 - 10 mm²
| Nennstrom[A] | 16A |
| Charakteristik | C |
| Empfindlichkeit | 30mA |
