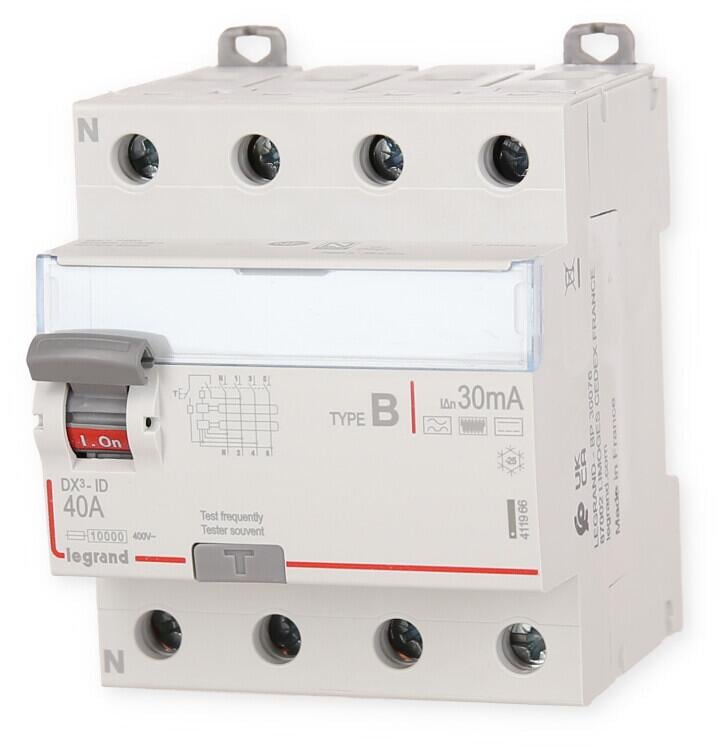

Legrand Fehlerstromschutzschalter DX3-ID, Typ B, allstromsensitiv, für Wechsel-, pulsierende und glatte Gleichfehlerströme, nach VDE 0664-10, VDE 0664-11, VDE 0664-40, EN 61008-1, EN 61008-2-1, EN 62423, Erfassung von Fehlerströmen im Frequenzbereich 0 Hz bis 1kHz, kurzzeitverzögert, mit hoher Auslöseschwelle für erhöhte Betriebssicherheit (vermindert Fehlauslösungen), 4-polig, Bemessungsstrom In 40 A, Bemessungsfehlerstrom Idn 30 mA, Bemessungsspannung Un 400 VAC, Bemessungsfrequenz 50 Hz, Bemessungskurzschlussstrom 10 kA bei geeigneter Vorsicherung, Stoßstromfest bis 3000 A, 4-modulig, Befestigung auf Hutprofilschiene EN 60715 durch Schnellbefestigung, klare Information vorne auf jedem Gerät, eindeutige Schaltstellungsanzeige rot/grün am Schalthebel, mit Beschriftungsfenster, mit Untersteckschutz zum sicheren Einführen des Leiters in Fahrstuhlklemme, Anbau von Hilfsgeräten möglich. Neutralleiter-Anschluss links.
Einsatz und Verwendung von allstromsensitive Fehlerstromschutzschaltern für gewerbliche und industrielle Installationen mit TT, TN-S und TN-C-S Systemen, in denen Betriebsmittel der Leistungselektronik ohne galvanische Netztrennung zur Anwendung kommen, wie zum Beispiel Anlagen mit Frequenzumrichtern.
Anwendungsbereiche sind: Photovoltaik-Anlagen/ Pumpen-, Klima- und Lüftungsanlagen/ Rolltreppen und Fahrstuhlanlagen/ Medizinische Geräte/ Schweißanlagen/ USV-Anlagen/ Unterrichtsräume mit Experimentiereinrichtungen/ Baustellen mit Baustromverteiler zum Anschluss von z.B. Kränen/ Fahrgeschäfte von Schaustellern.
Technische Daten:
- Polzahl: 4
- Bemessungsspannung: 400 V
- Bemessungsstrom: 40 A
- Bemessungsfehlerstrom: 0,03 A
- Bemessungsfehlerstrom Idn: 30 mA
- Bemessungsisolationsspannung Ui: 500 V
- Bemessungsstoßspannungsfestigkeit Uimp: 4.000 kV
- Montageart: DIN-Schiene
- Fehlerstrom-Typ: B
- Selektiver-Typ: nein
- Kurzzeitverzögerter Typ: ja
- Kurzschlussfestigkeit (Icw): 10 kA
- Stoßstromfestigkeit: 3 kA
- Spannungsart: AC
- Mit Verriegelungsvorrichtung: ja
- Frequenz. 50 Hz
- Zusatzeinrichtungen möglich: ja
- Schutzart (IP): IP20
- Breite in Teilungseinheiten: 4
- Einbautiefe: 44 mm
- Umgebungstemperatur während des Betriebs: -25 bis 60 °C
- Verschmutzungsgrad: 2
- Anschließbarer Leiterquerschnitt mehrdrähtig: 0,75 bis 35 mm²
- Anschließbarer Leiterquerschnitt eindrähtig: 0,75 bis 50 mm²
- Explosionsgeschützt: nein
| Bemessungsstrom [A] | 40 |
| Empfindlichkeit | 30mA |
