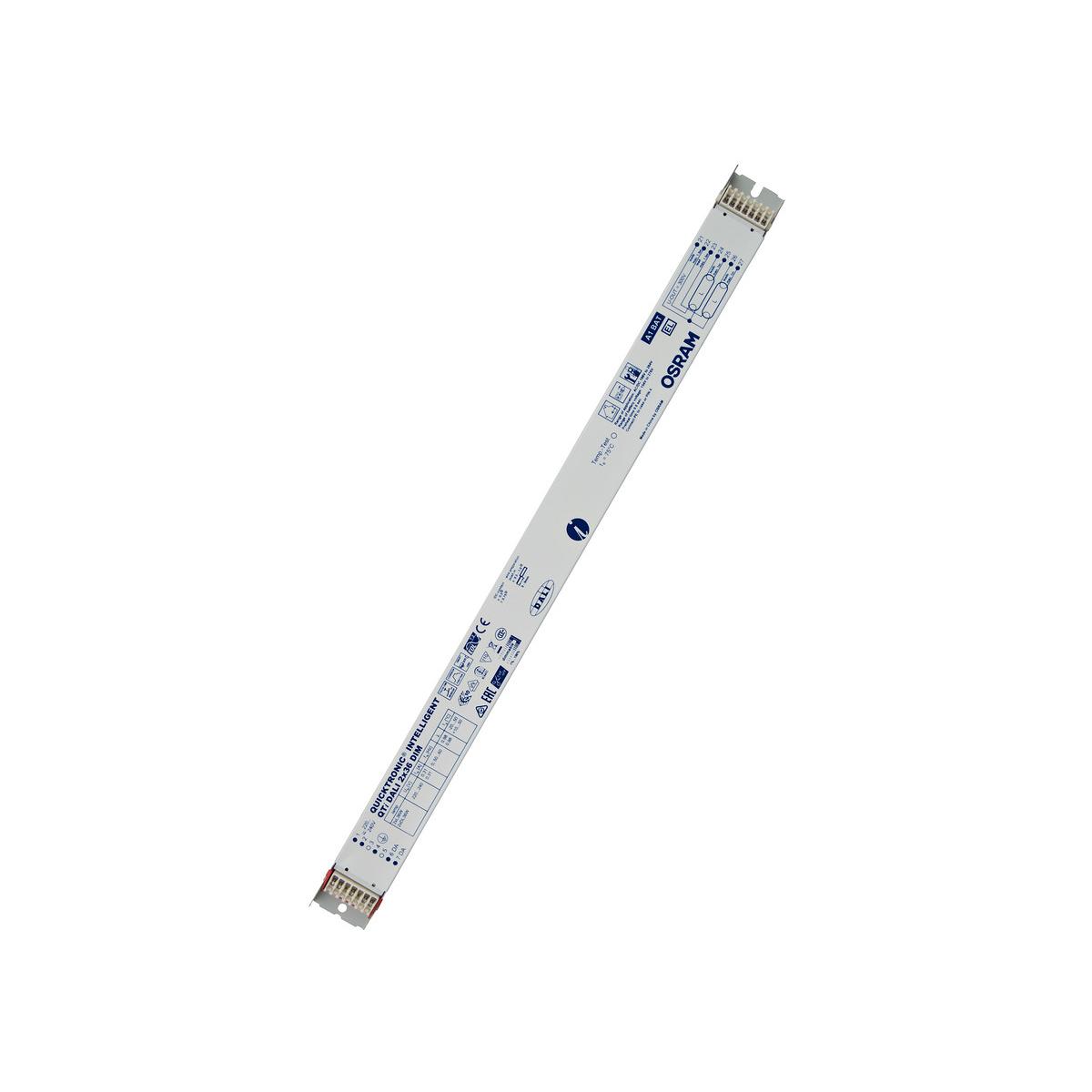

LEDVANCE Quicktronic Intelligent QTI DALI 2x36 DIM Vorschaltgerät

Produkt-Vorteile:

• Einfache Leuchtenintegration dank gleicher Gerätegröße wie DALI GI EVG
• TouchDIM-Funktion für einfaches und kostengünstiges Dimmen mehrerer EVGs
• Gleicher Lichtstrom bei Gleich- und Wechselspannung
• Dimmen von Amalgamlampen ohne Flimmern oder Lebensdauerverkürzung
• Automatische Wiedereinschaltung nach Lampenwechsel

DALI Produkteigenschaften:

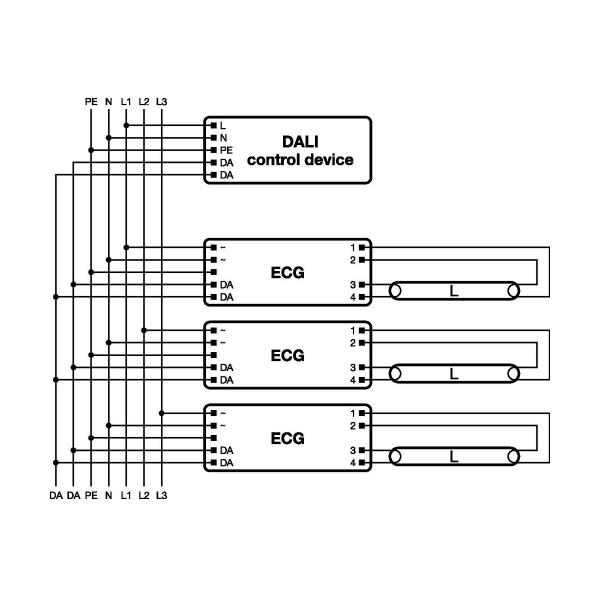

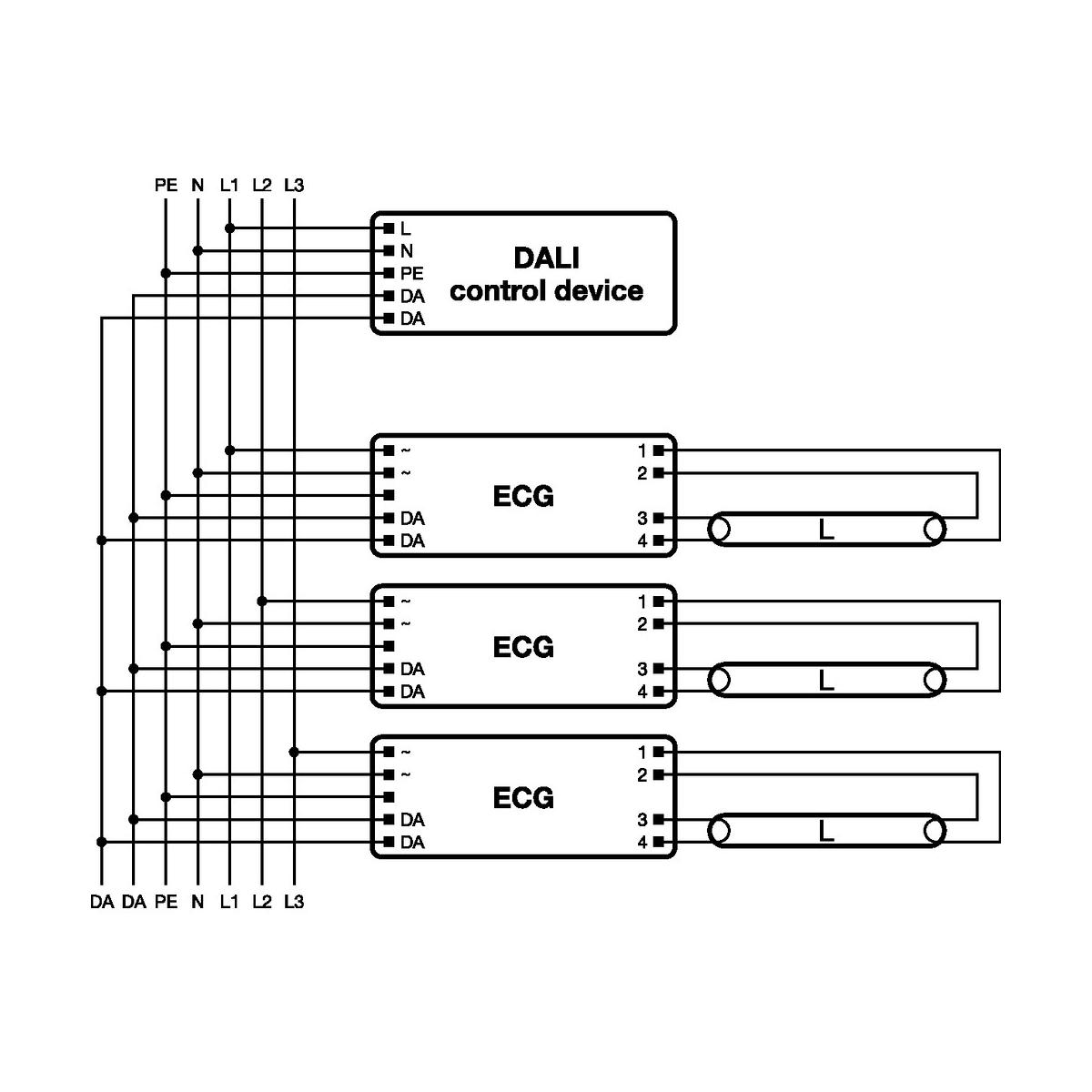

• Ansteuerung über DALI-Schnittstelle
• Einhaltung der DALI Version-1 und IEC 60929
• Steuereingang überspannungsfest und verpolungssicher (OSRAM-EVG)

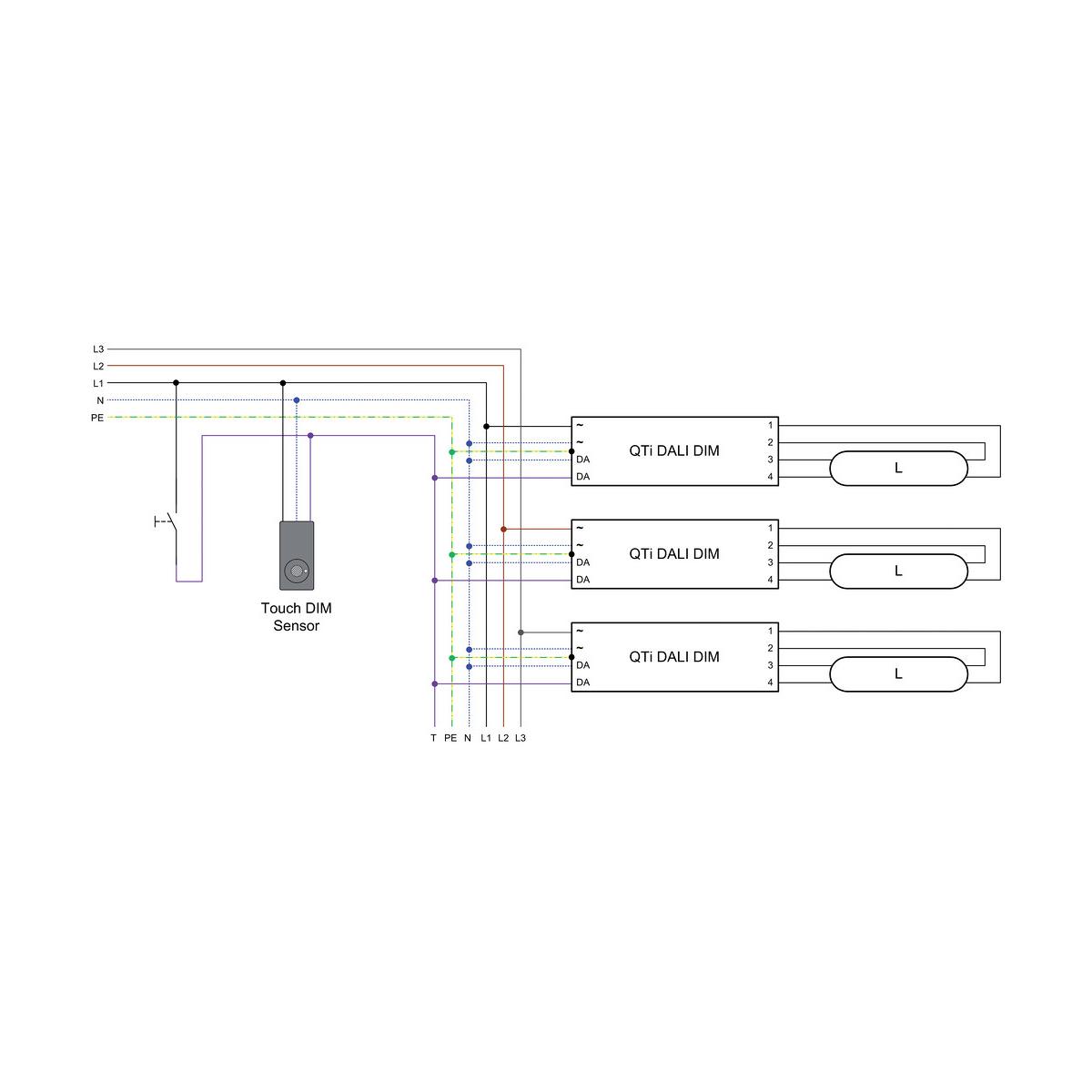

Touch DIM- und Touch DIM Sensor-Funktion:

• Manueller Dimmbetrieb ohne Steuergerät mit Standard-Installationstaster
• Inklusive Memory-Funktion (Doppelklick) und Softstart

Anwendungsgebiete:

• Für Einsatz in Notbeleuchtungsanlagen gem. EN 50172 / DIN VDE 0108-100 geeignet
• Einbau in Notbeleuchtungsanlagen gemäß IEC 61347-2-3, Anhang J
• Industrie
• Großraumbüros, Korridore oder Lagerräume
• Öffentliche Gebäude
• Sporthallen und Fabriken
• Lichtbänder
• Geeignet für Leuchten der Schutzklasse I

Produktfamilien-Eigenschaften:

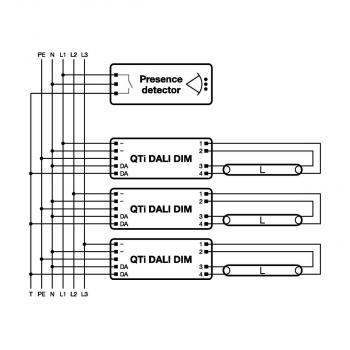

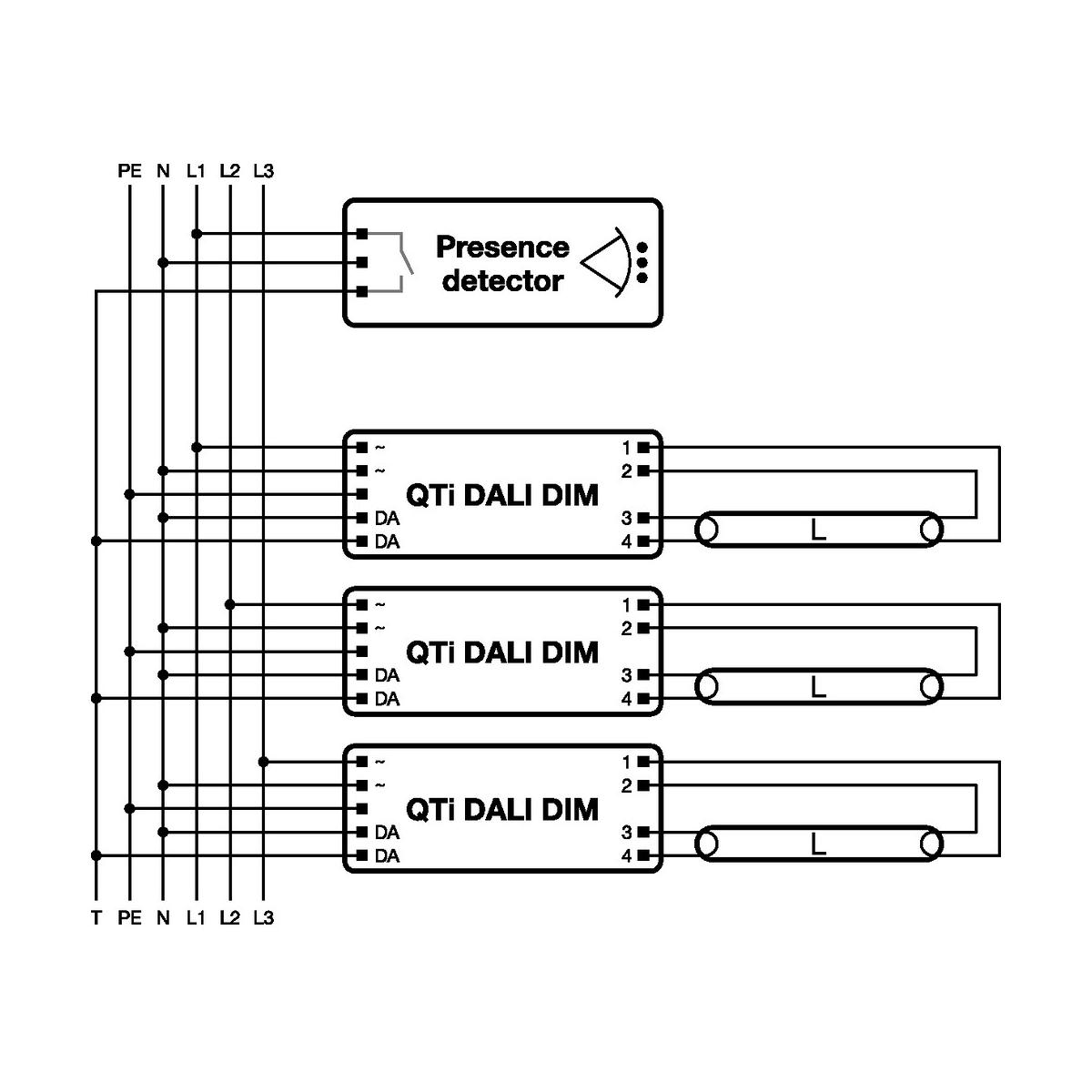

• Corridor-Funktion für direkten Anschluss des EVG an handelsübliche Bewegungsmelder
• Corridor-Funktion mit voreingestelltem Licht-Programm
• Touch DIM-Funktion für freie Parametrisierung des Lichtwertes und der Einschaltzeit
• Fit for SMART GRID für Rückmeldung der aufgenommen Netzleistung und Lampenbetriebsstunden
• Fit for Emergency-Funktion für automatische Erkennung von Notlichtbetrieb durch EVG
• Sehr niedriger Standby-Leistungsverbrauch: < 0,2 W (A1 BAT)
• Lebensdauer: > 100.000 h (bei T = 65 °C an Tc)
• Sehr hohe Schaltfestigkeit: bis zu 300.000
• Dimmbereich: 1?100 % (3?100 % mit Kompaktleuchtstofflampe)
• POWER2LAMP-Funktion für optimale Anpassung der EVG-Leistung auf die Lampe während Lampenlebensdauer
• Netzfrequenz: 0 Hz, 50?60 Hz, pulsierender AC

Elektrische Daten:

• Eingangsspannung AC: 198?264 V
• Nennspannung: 220?240 V
• Netzfrequenz: 50?60 Hz
• Eingangsspannung DC: 154?276 V
• Betriebsfrequenz: 48?120 kHz
• Max. Anz. EVG an Sicherungsaut. 10 A (B): 8
• Max. Anz. EVG an Sicherungsaut. 16 A (B): 13
• Einschaltstrom: 45 A

Lichttechnische Daten:

• Startzeit: 0,6 s

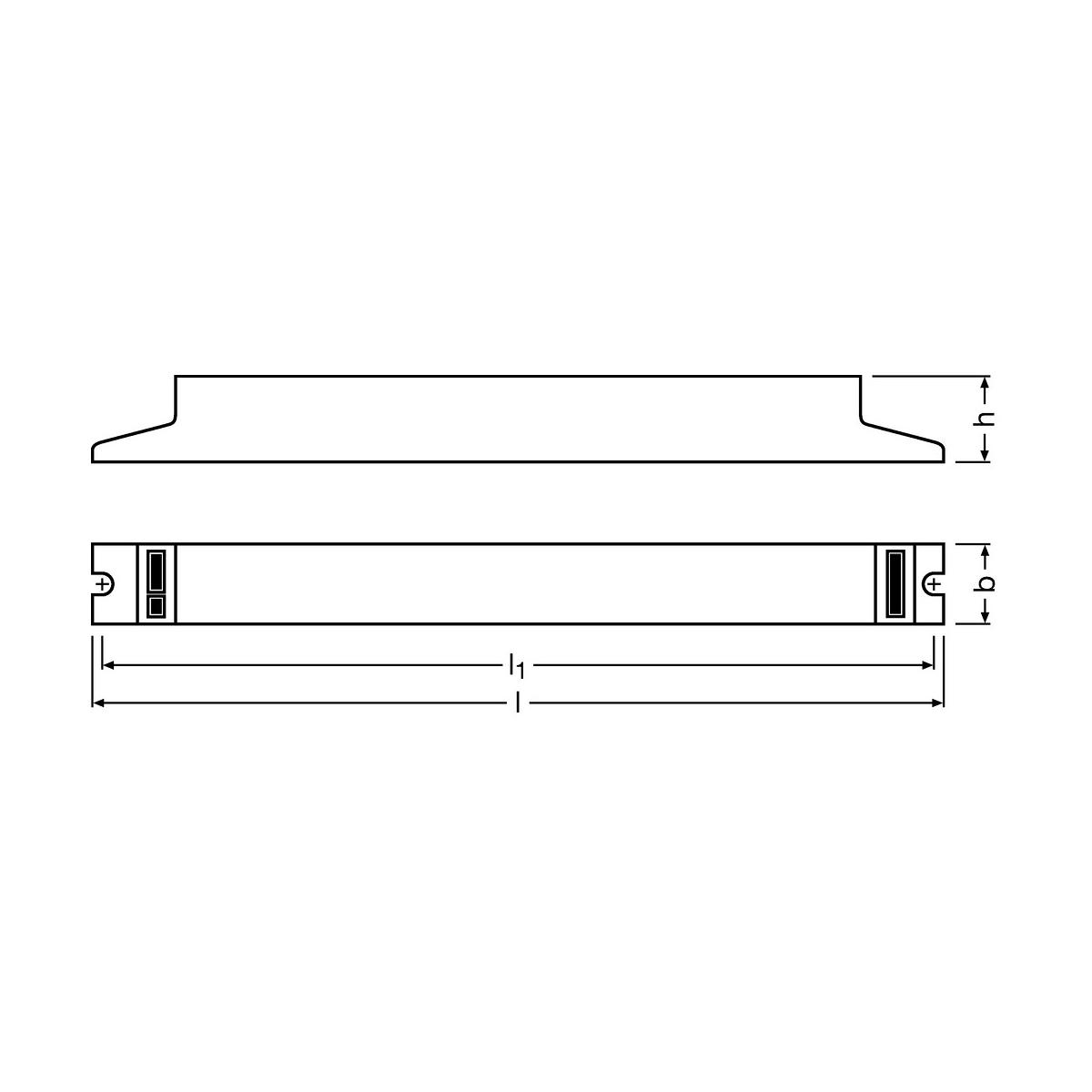

Abmessungen & Gewicht:

• Länge: 423,0 mm
• Breite: 30,0 mm
• Höhe: 21,0 mm
• Lochmaßabstand Länge: 415,0 mm
• Produktgewicht: 370,00 g
• Leitungsquerschnitt eingangsseitig: 0,5?1,5 / 0,5?1,0 mm²
• Leitungsquerschnitt ausgangsseitig: 0,5?1,5 / 0,5?1,0 mm²

Temperaturen & Betriebsbedingungen:

• Umgebungstemperaturbereich: -20?+50 °C
• Zulässige rel. Luftfeuchte beim Betrieb: 5?85 %

Lebensdauer:

• EVG Lebensdauer: 100000 h

Zusätzliche Produktdaten:

• Geeignet für Lampenleistung (1-lampig): 36 W

Einsatzmöglichkeiten:

• DIM-Schnittstelle: DALI / Touch DIM / Touch DIM Sensor
• Dimmbereich: 1?100 %
• Dimmbar
• Übertemperaturschutz: Leistungsrückregelung und Abschaltung bei T > 75 °C am tc Punkt
• Geeignet für Leuchten mit Schutzklasse: I
• Sicherheitsabschaltung bei Lampen-EOL: EOL T.2
• Max. Leitungslänge zu Lampe/LED-Modul: 1.0 m / 1.5 m

Zertifikate & Standards:

• Prüfzeichen - Zulassung:
  VDE / VDE-EMC / EL / EAC / RCM / CCC
• Normen: Gemäß EN 61347-2-3/Gemäß EN 60929/Gemäß EN 55015:2006 + A1:2007/Gemäß EN 61000-3-2/Gemäß EN 61547/Gemäß IEC 62386-101:Ed1/Gemäß IEC 62386-102:Ed1
• Schutzklasse: I
• EEI ? Energieeffizienzklasse: A1 BAT
• Schutzart: IP20
