Produktvorteile:
- Erweiterter Klemmenbereich erlaubt das Weiterschleifen der Netzleitung (Mains Looping)
- Schraubenfixierte Kabelklemmung für zuverlässige Zugentlastung
- Bewährte, lange Lebensdauer bei maximal zulässigen Temperaturen
- Automatische Sicherheitsabschaltung bei Lampendefekt und am Lampenlebensende (EoL)
Anwendungsgebiete:
- Shopbeleuchtung
- Wellnessbereiche (an trockenem, korrosionsgeschütztem Ort)
- Effekt- und Akzentbeleuchtung
Produkteigenschaften:
- Energie-Effizienz-Index EEI: A2
- Versorgungsspannung: 220?240 V
- Netzfrequenz: 50?60 Hz
- Funkentstörung: nach EN 55015/CISPR 15
- Sicherheit: nach EN 61347-2-12
- Netzstromoberwellen nach EN 61000-3-2
- Immunität, Störfestigkeit nach EN 61547
Thermisches Verhalten:
Durch die Verlustleistung des Vorschaltgerätes und die Wärmeentwicklung der Lampe kann es in einem geschlossenen Raum zu einem Wärmestau kommen. Deshalb ist es nötig sicherzustellen, dass auch unter ungünstigen Bedingungen die Temperatur am tc-Messpunkt des EVG nicht überschritten wird.
Achtung!
Gemäß den Sicherheitsvorschriften ist das Gerät vor Lampenwechsel vom Netz zu trennen!
Elektrische Daten:
- Lampenleistung: 147 W
- Netzstrom: 0,72 A
- Zündspannung:4,5 kVp
- Betriebsfrequenz:0.165 kHz
- Systemleistung:160,00 W
- EVG-Effizienz:92 %
- Eingangsspannung AC: 198?254 V
- Nennspannung:220?240 V
- Netzfrequenz:50?60 Hz
- Netzleistungsfaktor ?: 0,95
- Einschaltstrom: 70 A
- Max. Anz. EVG an Sicherungsaut. 10 A (B): 4
- Max. Anz. EVG an Sicherungsaut. 16 A (B): 7
- Max. EVG-Anzahl an 16A MCB, mit EBN-OS: 17
- Schutzleiterstrom:0,4 mA
- U-OUT (Arbeitsspannung):250 V

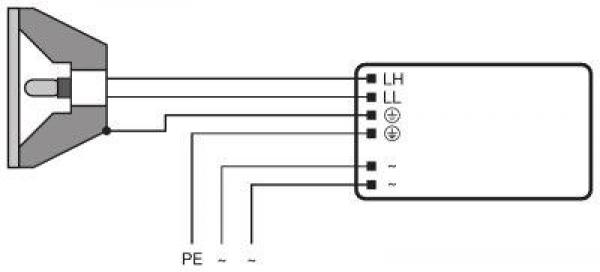

- Max. Arbeitsspannung zwischen LH und LL:250 V
- Max. Arbeitsspannung zw. LL/LH u. Erde:250 V
- Max. Kapazität der Leitung EVG/Lampe:120 pF

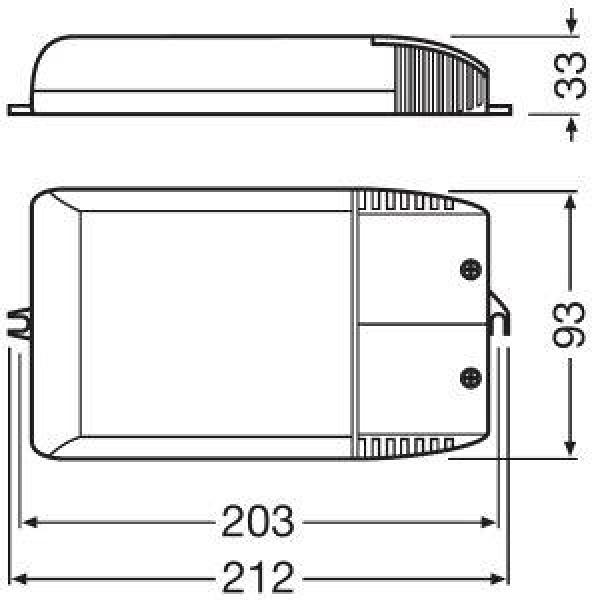

Abmessungen & Gewicht:
- Länge:212,0 mm
- Breite:93,0 mm
- Höhe:33,0 mm
- Lochmaßabstand Länge:203,0 mm
- Leitungsquerschnitt eingangsseitig:0,75?2,5 mm²
- Leitungsquerschnitt ausgangsseitig:0,75?2,5 mm²
- Abisolierlänge eingangsseitig:10?11 mm
- Abisolierlänge ausgangsseitig:10?11 mm
- Produktgewicht:420,00 g
Farben & Materialien:
- Gehäusematerial:Kunststoff
Temperaturen & Betriebsbedingungen:
- Umgebungstemperaturbereich: -25?+50 °C
- Maximale Temperatur am Messpunkt tc:75 °C
- EVG Lebensdauer: 40000 h
Zusätzliche Produktdaten:
- Bauform / Ausführung:Mit Zugentlastung
Einsatzmöglichkeiten:
- Max. Leitungslänge zu Lampe/LED-Modul:1,5 m
- Übertemperaturschutz:Leistungsrückregelung und Abschaltung bei T > 75 °C am tc Punkt
- EVG-Reset-Zeit > 0,5 s
- Kabel-/Leitungstypen, eingangsseitig:NYM-J 3x1.5 / NYM-J 3x2.5 / H05VV-F 3x1.5 / NHXMH-J 3x1.5 mm²
- Kabel-/Leitungstypen, ausgangsseitig:SIHF-J 3x1.5 / SIHF-J 3x2.5 / SIHSI 3x1.0 mm²
- Zündzeitbegrenzung:20 min
- Geeignet für Leuchten mit Schutzklasse:I
Zertifikate & Standards:
- Schutzart:IP20
- EEI ? Energieeffizienzklasse:A2
