Beschreibung

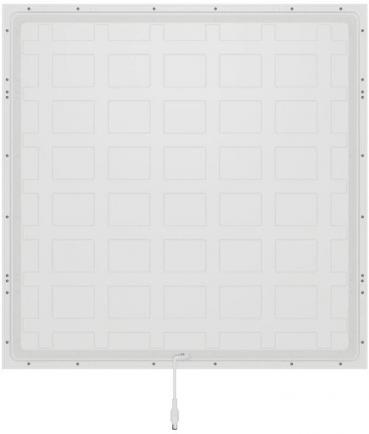

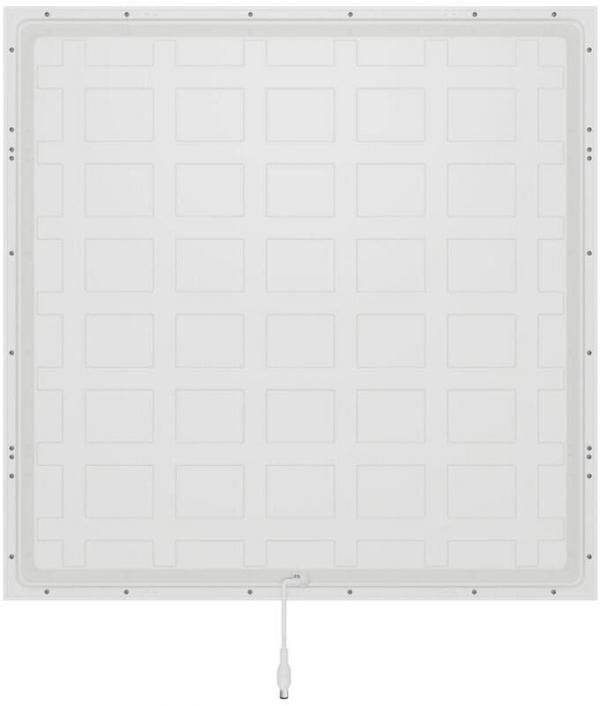

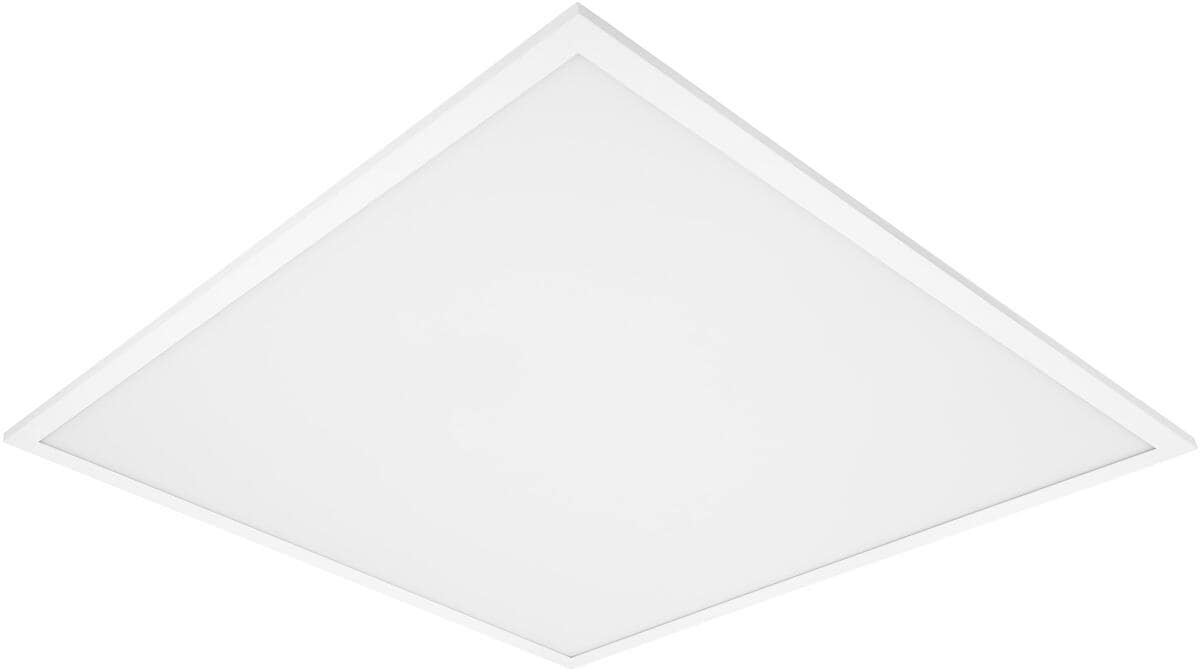

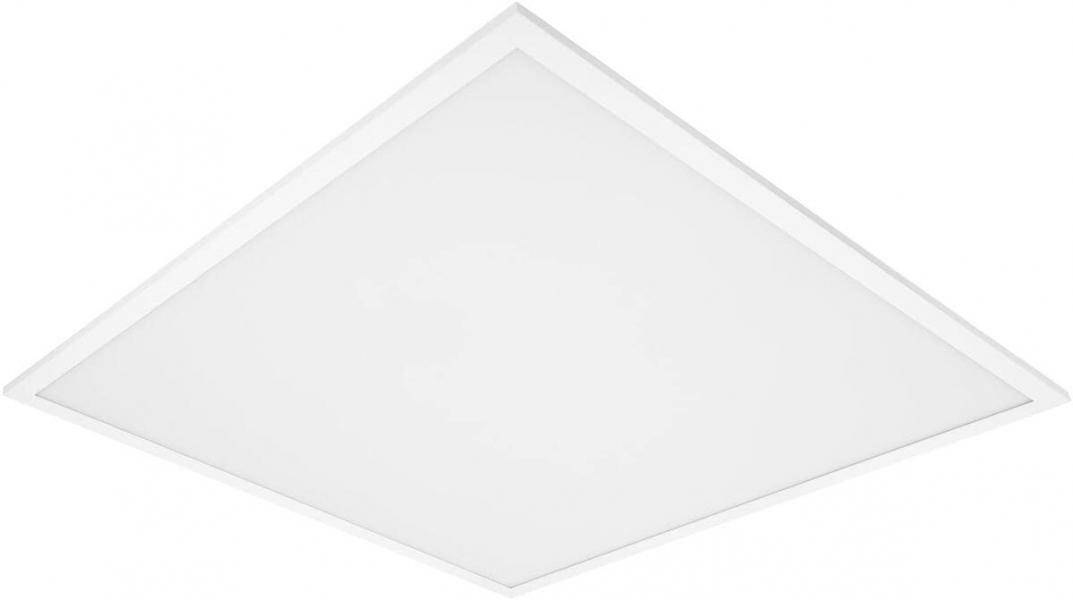

Quadratische Einlege-Leuchten mit wählbarer Wattageneinstellung (Power Select - PS), für 625 x 625 mm Deckensysteme.
Produktvorteile
- Sehr vielseitig durch eine am Treiber wählbare Wattageneinstellung (Power Select - PS)
- Werkzeugloser elektrischer Anschluss dank Push-Button-Anschlussklemme
- Durchverdrahtung mit enthaltener Anschlussbox möglich
- Energieeinsparung dank hoher Systemlichtausbeute: bis zu 130 lm/W
- Hohe Farbkonsistenz mit SDCM 3
- Erweiterte Dienstleistungen wie Stromverbrauchsüberwachung und Fernwartung möglich bei DALI Versionen
- Externer Treiber für erweiterte Flexibilität und einfache Installation
- Flimmerarmes Licht dank speziellem elektronischen Vorschaltgerät
- Sicherheitsbeleuchtung möglich mit LEDVANCE Emergency Conversion Box
Anwendungsgebiete
- Direkter Ersatz für Einlege-Leuchten mit Leuchtstofflampen
- Büroräume, Konferenzräume
- Empfangsbereiche, Eingangsbereiche, Korridore, Aufzüge
- Geeignet für Deckeneinbausysteme mit einem Rastermaß von 625 x 625 mm
Produkteigenschaften
- Rahmen aus stranggepresstem Aluminium
- Polystyrol-Diffuser
- 5-polige Anschlussklemme, Kabelquerschnitt bis zu 5 x 2,5 mm²
- Leuchtenversionen mit IoT-fähigem DALI-2 Treiber verfügbar
- Lebensdauer (L80/B10): 70.000 h (bei 25 °C)
Technische Ausstattung
- Zubehör für verschiedene Einbaumöglichkeiten erhältlich
- Anschlussbox mit 5-poliger Anschlussklemme enthalten
- Sicherheitsklemmen vormontiert
- Externes Vorschaltgerät enthalten
- Geeignet für den Betrieb mit Emergency Conversion Box
- Nennleistung 28 W / 25 W / 22 W 1)
- Nennspannung 220?240 V
- Netzfrequenz 50?60 Hz
- Nennstrom 125,000 mA
- Einschaltstrom 9 A
- Einschaltstromdauer Th50 690 µs
- Max. Anzahl der Leuchten Leitungsschutzschalter B16 14
- Max. Anz. Leucht. an Sicherungsaut. C10 A 15
- Max. Anzahl der Leuchten Leitungsschutzschalter C16 24
- Netzleistungsfaktor ? > 0,90
- Oberschwingungsgehalt < 20 %
- Schutzklasse II
- Betriebsart Externer LED-Treiber
Photometrische Daten
- Lichtstrom 3640 lm / 3250 lm / 2900 lm 1)
- Lichtausbeute 130 lm/W 1)
- Farbtemperatur 3000 K
- Lichtfarbe (Bezeichnung) Warm weiß
- Farbwiedergabeindex Ra > 80
- Standardabweichung des Farbabgleichs ?3 sdcm
- Flimmerarm Ja
- Flimmer-Messgröße (Pst LM) <1
- Messgröße für Stroboskop-Effekte (SVM) < 0.4
- Photobiologische Risikogruppe gemäß EN62778 RG0
- Ausstrahlungswinkel 110°
Masse & Gewicht
- Länge 620,00 mm
- Höhe 32,00 mm
- Breite 620,00 mm
- Produktgewicht 1700,00 g
Materialien & Farben
- Produktfarbe Weiß
- Gehäusefarbe Weiß
- Gehäusematerial Stahl
- Material Abdeckung Polystyrol (PS)
- Material der lichtemittierenden Fläche Polystyrol
- Glühdrahtprüfung nach IEC 60695-2-12 650°C
- Quecksilbergehalt der Lampe 0.0 mg
Anwendung & Installation
- Umgebungstemperaturbereich -10?+50°C
- Lagertemperaturbereich -20?+80°C
- Anschlussart Schraubenlose-Anschlussklemme, 5-Pole (L, N, PE, DA+, DA-)
- Schutzart IP40/ P20
- Schutzklasse IK (Stoßfestigkeitsgrad) IK02
- Dimmbar Nein
- Montageart Einbau/Abgehängt/Anbau
- Montageort Decke
- Anwendungsumgebung Innenanwendungen
- Einbaulänge 600,0 mm
- Einbaubreite 600,0 mm
- Einbautiefe 50,0 mm
- Justierbar Nein
- LED-Modul austauschbar Nicht austauschbar
- Mit Leuchtmittel Ja
Lebensdauer
- Lebensdauer L70/B50 bei 25°C 100000 h
- Lebensdauer L80/B10 bei 25°C 70000 h
- Lebensdauer L90/B10 bei 25°C 48000 h
- Anzahl der Schaltzyklen 50000
Vorschaltgerät
- Ausgangsstrom 620 mA
- EVG - Ausgangs-Rippelstrom < 5 %
- EVG - Länge 143 mm
- EVG - Breite 49 mm
- EVG - Höhe 30 mm
- Empfohlenes Vorschaltgerät OSRAM OTI DALI 50/220-240/1A4 NFC; Tridonic LCA 45W 500-1400mA one4all SC PRE
Installationshinweis
Die Lampen können in der Leuchte nicht ausgetauscht werden!
| Produkttyp | Einbauleuchte |
| Leuchtmittelart | LED |
| Leistung [Watt] | 28 |
| Farbe | weiß |
| Material | Stahl |
| Lichtfarbe | warmweiß |
| dimmbar | nein |
| Schutzklasse | II |
| Leuchtkraft [Lumen] | 3640 |
| Farbtemperatur (Kelvin) | 3000 |
