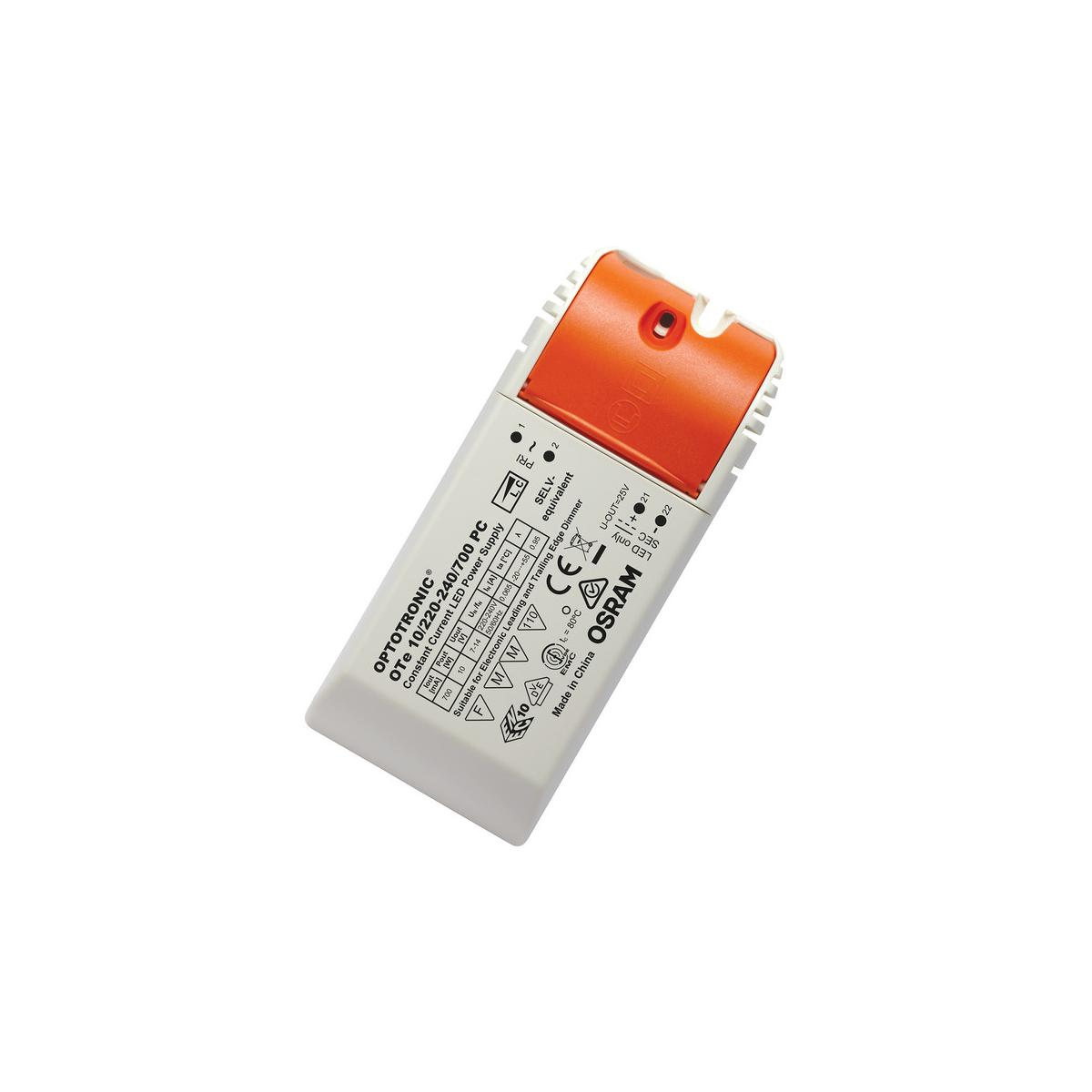

LEDVANCE Optrotronic PHASE-CUT OTe 10/220-240/700, dimmbar

Produktvorteile

• Kompaktes Gehäuse für Verbau in engsten Einbauverhältnissen
• Kompatibel zu gängigsten Phasenan- und Phasenabschnitt-Dimmern

Anwendungsgebiete

• Optionale Kabelklemme E-Style für unabhängige Montage
• Geeignet für Installationen im Innenbereich
• Geeignet für SELV-Installationen im Innenbereich

Elektrische Daten

• Nenneingangsspannung 220?240 V
• Netzfrequenz 50/60 Hz
• Eingangsspannung AC 198?264 V
• Oberschwingungsgehalt < 20 %
• Netzleistungsfaktor ? 0,95/0,9
• EVG-Effizienz 79 %
• Geräteverlustleistung 2,8 W
• Einschaltstrom 5 A
• Max. Anz. EVG an Sicherungsaut. 10 A (B) 101
• Max. Anz. EVG an Sicherungsaut. 16 A (B) 160
• Max. Anz. EVG an Sicherungsaut. 25 A (B) -
• Stoßspannungsfestigkeit (L/N ? Erde) 1 kV
• Stoßspannungsfestigkeit (L ? N) 1 kV
• Nennausgangsspannung 7?14 V
• U-OUT (Arbeitsspannung) 25 V
• Nennausgangsstrom 700 mA
• Ausgangsstromtoleranz ±10 %
• Rippelstrom (100 Hz) 35 %
• Ausgang PSTLM ?1
• Ausgang SVM ?1.0
• Nennausgangsleistung 10 W
• Galvanische Trennung SELV

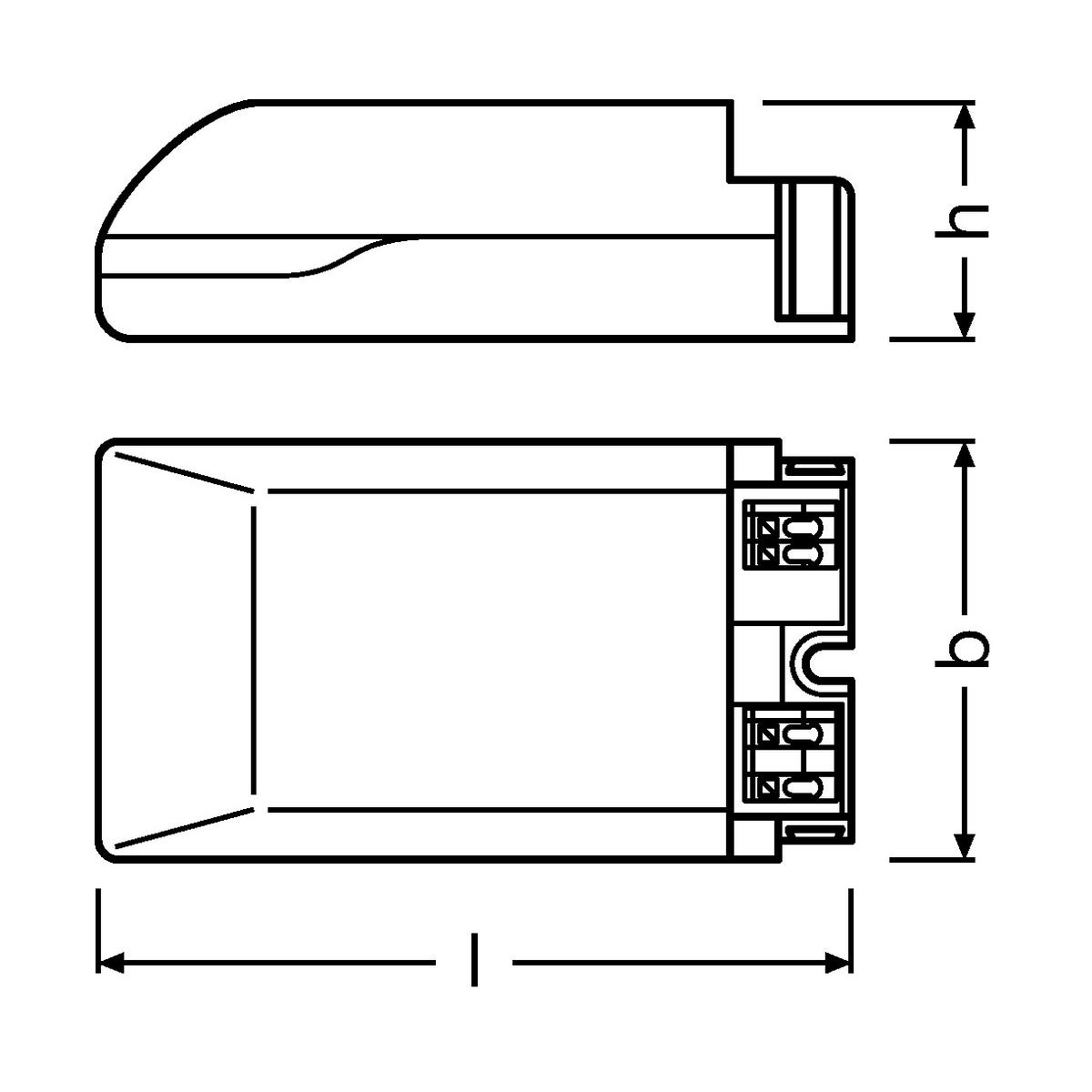

Abmessungen & Gewicht

• Lochmaßabstand Länge -
• Lochmaßabstand Breite -
• Produktgewicht 81,00 g
• Leitungsquerschnitt eingangsseitig 0,75?1,5 mm²
• Leitungsquerschnitt ausgangsseitig 0,5?1,5 mm²
• Abisolierlänge eingangsseitig 8,0?9,0 mm
• Abisolierlänge ausgangsseitig 8,0?9,0 mm
• Höhe 25,0 mm
• Länge 95,0 mm
• Breite 53,0 mm

Farben & Materialien

• Gehäusematerial Kunststoff

Temperaturen & Betriebsbedingungen

• Umgebungstemperaturbereich -20?+55 °C
• Maximale Temperatur am Messpunkt tc 80 °C
• Max. Gehäusetemperatur im Fehlerfall 110 °C
• Lagertemperaturbereich -25?75 °C
• Zulässige rel. Luftfeuchte beim Betrieb 5?85 %

Lebensdauer

• EVG Lebensdauer 50000 h

Einsatzmöglichkeiten

• Dimmbar Ja
• DIM-Schnittstelle Phasenanschnitt
• Dimmbereich 10?100 %
• Dim-Methode Amplitudenmodulation
• Übertemperaturschutz Automatisch reversibel
• Überlastschutz Automatisch reversibel
• Kurzschlussschutz Automatisch reversibel
• Leerlauffestigkeit Ja
• Max. Leitungslänge zu Lampe/LED-Modul 2,0 m
• Geeignet für Leuchten mit Schutzklasse I / II
• Art des Anschlusses, Ausgangsseite Federkraftklemme

Zertifikate & Standards

• Prüfzeichen - Zulassung ENEC 10 / VDE / CB
• Normen Gemäß IEC 61347-1/Gemäß IEC 61347-2-13/Gemäß IEC 62384/Gemäß CISPR 15/Gemäß IEC 61000-3-2/Gemäß IEC 61000-3-3/Gemäß IEC 61547
• Schutzklasse II
• Schutzart IP20
