Produktvorteile:
- Minimierter Energieverbrauch durch den hohen Wirkungsgrad
- Durchverdrahtung auf der Primärseite möglich
- Großer Temperaturbereich
- Lampenschonender Betrieb im gesamten Teillastbereich für lange Lampenlebensdauer
Anwendungsgebiete:
- Effekt- und Akzentbeleuchtung
- Wohnraumbereiche
- Objektbeleuchtung
- Besprechungsräume
- Restaurants
- Deckeneinbau- und Deckenaufbauleuchten
- Shopbeleuchtung
- Veranstaltungsräume
- Geeignet für Installationen im Innenbereich
Produkteigenschaften:

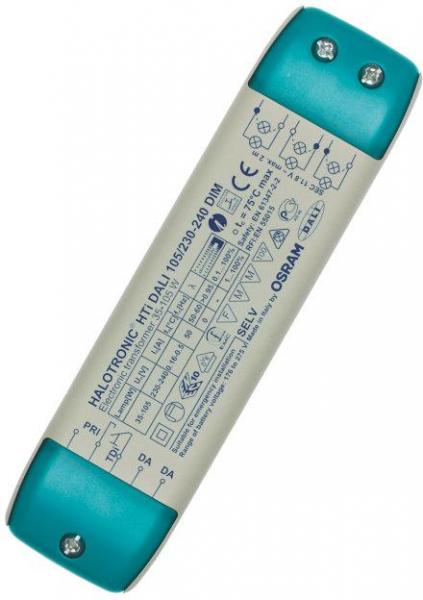

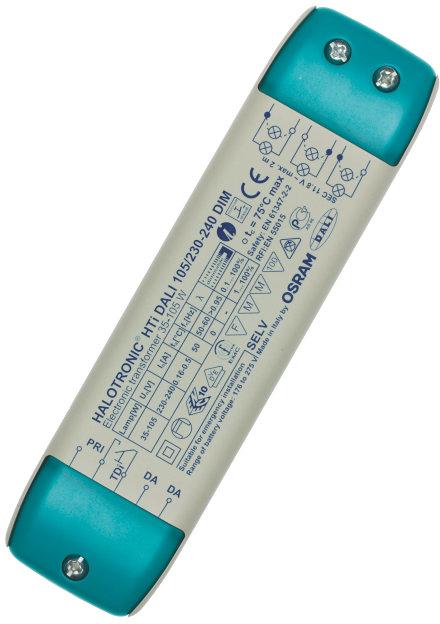

- DALI-Trafo für Niedervolthalogenlampen
- Galvanische Trennung zwischen Primär- und Sekundärseite
- Kurzschlussschutz, Überlastschutz, Übertemperaturschutz: elektronisch reversibel
- Sekundärseitiges Schalten zwischen elektronischem Trafo und Lampe nicht zulässig
- Energieeffizienz: ? 91 % (gemäß ErP-Verordnung 2012/1194/EC)
- Gerät auch für Spezialanwendungen, die Dimmniveau unter 1 % erfordern, geeignet
Elektrische Daten:
- Lampenleistung:35?105 W
- Netzstrom:0,45 A
- Eingangsspannung DC:176?275 V
- Netzleistungsfaktor ?:0,95
- Betriebsfrequenz:40 kHz
- Nennausgangsspannung:11,6 / 11,4 V
- Nennspannung:230?240 V
- Netzfrequenz:50?60 Hz
- Systemleistung:108,00 W
- Max. Anz. EVG an Sicherungsaut. 10 A (B):23
- Max. Anz. EVG an Sicherungsaut. 16 A (B):38
- Galvanische Trennung primär/sekundär:4,00 kV
- Einschaltstrom:0,6 A

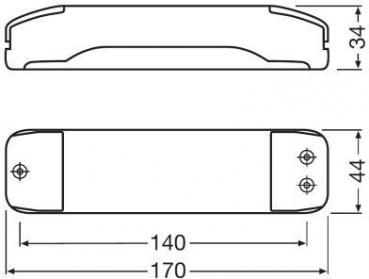

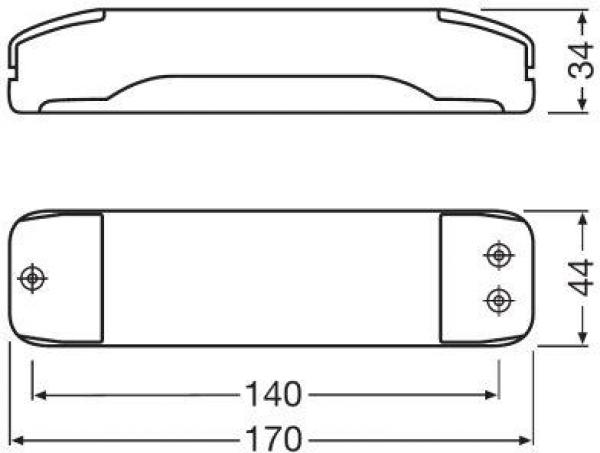

Abmessungen & Gewicht:
- Länge:170,0 mm
- Breite:44,0 mm
- Höhe:34,0 mm
- Abisolierlänge eingangsseitig:8,0 mm
- Abisolierlänge ausgangsseitig:8,0 mm
- Lochmaßabstand Länge:140,0 mm
- Produktgewicht:160,00 g
Temperaturen & Betriebsbedingungen:
- Umgebungstemperaturbereich:-20?+50 °C
- Maximale Temperatur am Messpunkt tc:75 °C
Zusätzliche Produktdaten:
- Bauform / Ausführung:Länglich mit Zugentlastung
Einsatzmöglichkeiten:
- Dim-Methode:DALI oder Touch DIM / Touch DIM Sensor
- Überlastschutz:Automatisch reversibel
- Übertemperaturschutz:Automatisch reversibel
- Kurzschlussschutz:Automatisch reversibel
- Max. Leitungslänge zu Lampe/LED-Modul:2,0 m
- Kabel-/Leitungstypen, eingangsseitig:H03VV-F 2x0.50 / H03VV-F 2x0.75 / H03VVH2-F 2x0.75 / H05VVH2-F 2x0.75 / H05VV-F 2x2.5 / H05VV5G 1.5 / NYM-O 2x1.5 / NYM-J 3x1.5 / NYM-J 5x1.5 mm²
- Kabel-/Leitungstypen, ausgangsseitig:H03VV-F 2x0.75 / H05VV-F 2x0.75 / H05VV-F 2x1.5 / H05VV-F 2x2.5 / NYM-J 3x1.5 / NYM-J 3x2.5 / NYM-O 2x1.5 mm²
- Dimmbar
- Dimmbereich:0.1?100 %
- Leerlauffestigkeit
- Schutzart:IP20
