Produktvorteile:
- Sehr geringe Verlustleistung durch hohe Effizienz
- Zugentlastung für unterschiedliche Kabeltypen geeignet (HTM)

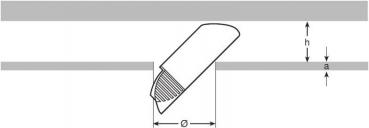

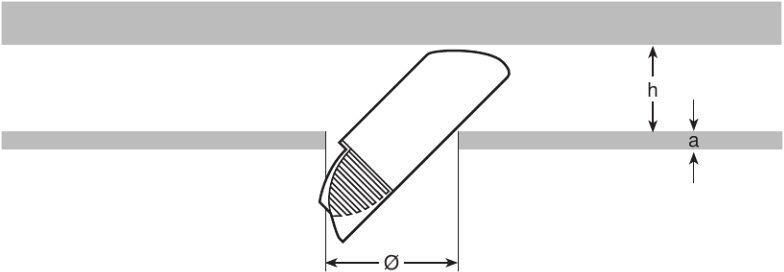

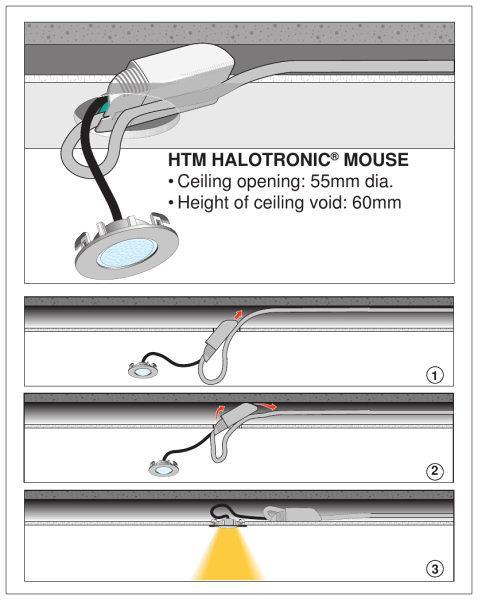

- Geeignet für platzkritischen Einbau durch kompaktes funktionelles Design
- Extrem kompakter Transformator für sehr platzkritische Einbaubedingungen (HTN)
- Lampenschonender Betrieb im gesamten Teillastbereich für lange Lampenlebensdauer
Anwendungsgebiete:
- Effekt- und Akzentbeleuchtung
- Wohnraumbereiche
- Objektbeleuchtung
- Besprechungsräume
- Restaurants
- Möbeleinbau- und Möbelaufbauleuchten
- Shopbeleuchtung
- Veranstaltungsräume
Produkteigenschaften:
- Netzfrequenz: 50?60 Hz
- Funkentstörung: nach EN 55015 (A1: 2007)/CISPR 15, EN 55022
- Netzstromoberwellen nach EN 61000-3-2
- Immunität, Störfestigkeit nach EN 61547
- Sicherheit: nach EN 61347
- Kurzschlussschutz, Überlastschutz, Übertemperaturschutz: elektronisch reversibel
- Galvanische Trennung zwischen Primär- und Sekundärseite
- Sekundärseitiges Schalten zwischen elektronischem Trafo und Lampe nicht zulässig
- Energieeffizienz: ? 91 % (gemäß ErP-Verordnung 2012/1194/EC)
- Dimmbar über Phasenanschnitt (ohne HTN) und Phasenabschnitt
Elektrische Daten:
- Lampenleistung: 50?150 W
- Netzstrom:0,57A
- Netzleistungsfaktor ?:0,99
- Betriebsfrequenz: 40kHz
- Nennausgangsspannung: 11,5/ 11,7V
- Nennspannung:230?240 V
- Eingangsspannung AC:207?264 V
- Netzfrequenz:50?60 Hz
- Systemleistung: 157,00 W
- Max. Anz. EVG an Sicherungsaut. 10 A (B): 16
- Max. Anz. EVG an Sicherungsaut. 16 A (B): 26
- EVG-Effizienz:95 %
- Galvanische Trennung primär/sekundär: 4,00 kV
- Einschaltstrom: 1,1A

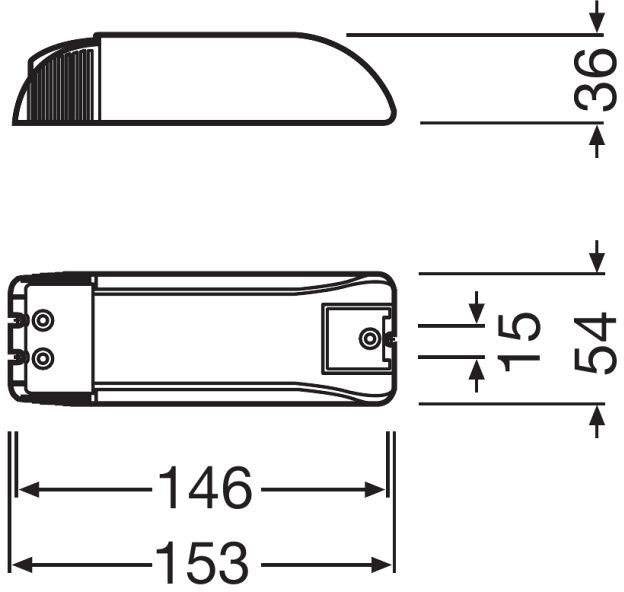

Abmessungen & Gewicht:
- Länge: 153,0 mm
- Breite: 54,0 mm
- Höhe: 36,0 mm
- Lochmaßabstand Länge: 146,0 mm
- Lochmaßabstand Breite: 15,0 mm
- Leitungsquerschnitt eingangsseitig:1,5 mm²
- Leitungsquerschnitt ausgangsseitig:1,5 mm²
- Abisolierlänge eingangsseitig:12/ 8,0 mm
- Abisolierlänge ausgangsseitig:12/ 8,0 mm
- Produktgewicht: 185,00 g
Temperaturen & Betriebsbedingungen:
- Umgebungstemperaturbereich:0?+45°C
- Maximale Temperatur am Messpunkt tc:80°C
Zusätzliche Produktdaten:
- Bauform / Ausführung:Kompakt mit Zugentlastung
Einsatzmöglichkeiten:
- Dim-Methode:Phasenab- oder Phasenanschnittdimmer für induktive Lasten
- Überlastschutz: Automatisch reversibel
- Übertemperaturschutz:Automatisch reversibel
- Kurzschlussschutz: Automatisch reversibel
- Max. Leitungslänge zu Lampe/LED-Modul:2,0 m
- Kabel-/Leitungstypen, eingangsseitig: NYM 3x1.5 / H05VV-F 3x1.0 / H03VV-F 3x1.5 mm²
- Kabel-/Leitungstypen, ausgangsseitig: NYM 3x1.5 / H05VV-F 2x0.75 / H05VV-F 2x1.0 / H05VV-F 2x1.5 / H03VV-F 2x0.75 / H03VV-F 2x1.5 mm²
- Leerlauffestigkeit
Zertifikate & Standards:
- Geeignet für Leuchten mit Schutzklasse:II
- Schutzart:IP20
