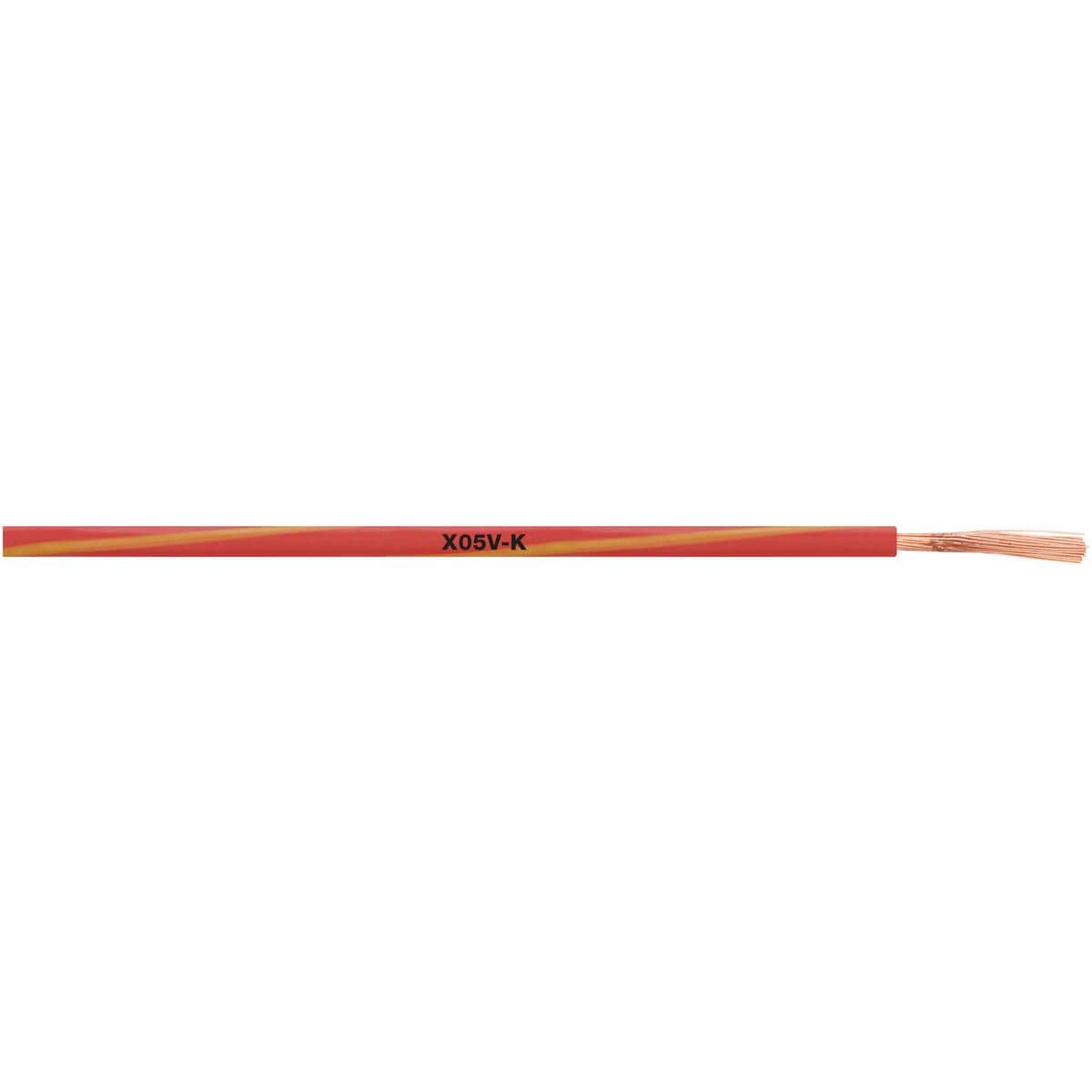

Lapp X05V-K 2CHELIX 1X1 RDWH Einzelader, 1mm², rot-weiß, Spule, 250m (4512423S/250)

X05V-K mit Zweifarbwendel-Isolation

Einzelader; 1X1; rot-weiß; Spule; U0/U: 300 / 500 V; PVC; feste Verlegung

Anwendung:

• Zur Verdrahtung von maschineninternen Stromkreisen
• Zur Verdrahtung von Leuchten
• Für die feste und geschützte Verlegung
• Auf Kabelpritschen zur offenen Verlegung für den Potentialausgleich verwendbar
• Einsatz bei bis zu ?40 °C möglich

Nutzen:

• Zweifarbwendel ermöglicht schnelles Erkennen der Leitung auf geringem Raum.
• Kompakter Aufbau für leichte Verarbeitung.
• Vielfältig einsetzbar in diversen Anwendungen und Umgebungen.
• Klassifiziertes Brandverhalten gemäß EU-Richtlinie 305/2011 (BauPVO/CPR) mit Artikelnummer-Auswahl auf der LAPP-Website.

Technische Daten

Allgemeine Informationen:

• Produkttyp: Einzelader
• Gewicht: 16 kg/km
• Kupferzahl: 9,6 kg/km
• Kupferzahl (lb): 64,5 lb/10,000 ft
• Einzelader Verpackungstyp: Spule
• Länge pro VPE: 250 m

Elektrische Kennwerte:

• Nennspannung: U0/U: 300 / 500 V AC rms nach IEC
• Prüfspannung: 2 kV
• Strombelastbarkeit nach: VDE 0298-4

Produktaufbau:

• Leitungsabmessung: 1X1
• Leiternennquerschnitt (mm2): 1 mm²
• Leitermaterial: blankes Kupfer
• Leiteraufbau: IEC 60228 Klasse 5: feindrähtig
• Anzahl Adern: 1
• Min. Durchmesser der Ader: 2,4 mm
• Max. Durchmesser der Ader: 2,8 mm
• Leitungsform: rund
• Grundmaterial der Aderisolation: Polyvinylchlorid
• Grundmaterial der Aderisolation, Kurzform: PVC
• Einzelader Farbe: rot-weiß
• Einzelader Identifizierung: Helix, zweifarbig

Produkteigenschaften:

• Einsatzgebiet: feste Verlegung
• Minimaler Biegeradius, festverlegt: 4 x Außendurchmesser
• Minimaler Biegeradius in mm, festverlegt: 11,2 mm
• Minimaler Biegeradius bei vorsichtigem Biegen: 2 x Außendurchmesser
• Temperatur, fest verlegt: -40 °C bis 70 °C
• Montagetemperatur min.: 5 °C
• Montagetemperatur max.: 70 °C
• Temperatur bei Lagerung min.: 5 °C
• Temperatur bei Lagerung max.: 40 °C
• Flammwidrig: Ja
• Flammwidrigkeit nach: IEC 60332-1-2
• UV-beständig: Nein
• Witterungsbeständig: Nein
• Ozonbeständig: Nein
• Halogenfrei: Nein
• Ölbeständig: Nein
• LABS-frei: Nein

Zertifizierungen und Normen:

• gekennzeichnet: Ja
• UKCA gekennzeichnet: Nein
• EAC zertifiziert: Ja
• EAC Zertifizierungsnummer: ???? N RU ?-DE.??64.?.00130/20, ???? N RU ?-DE.??64.?.00142/20
• VDE zertifiziert: Nein
• HAR-zertifiziert: Nein
• CPR Brandklasse: Eca
• Flammwidrigkeit nach UN/ECE-R118 getestet: Nein
