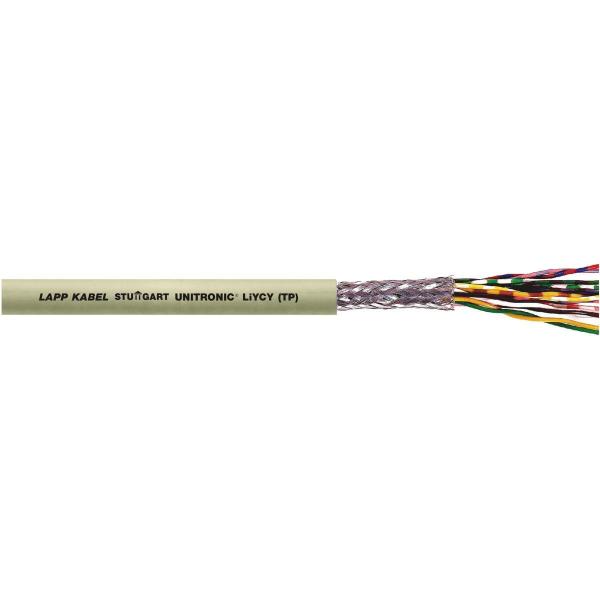

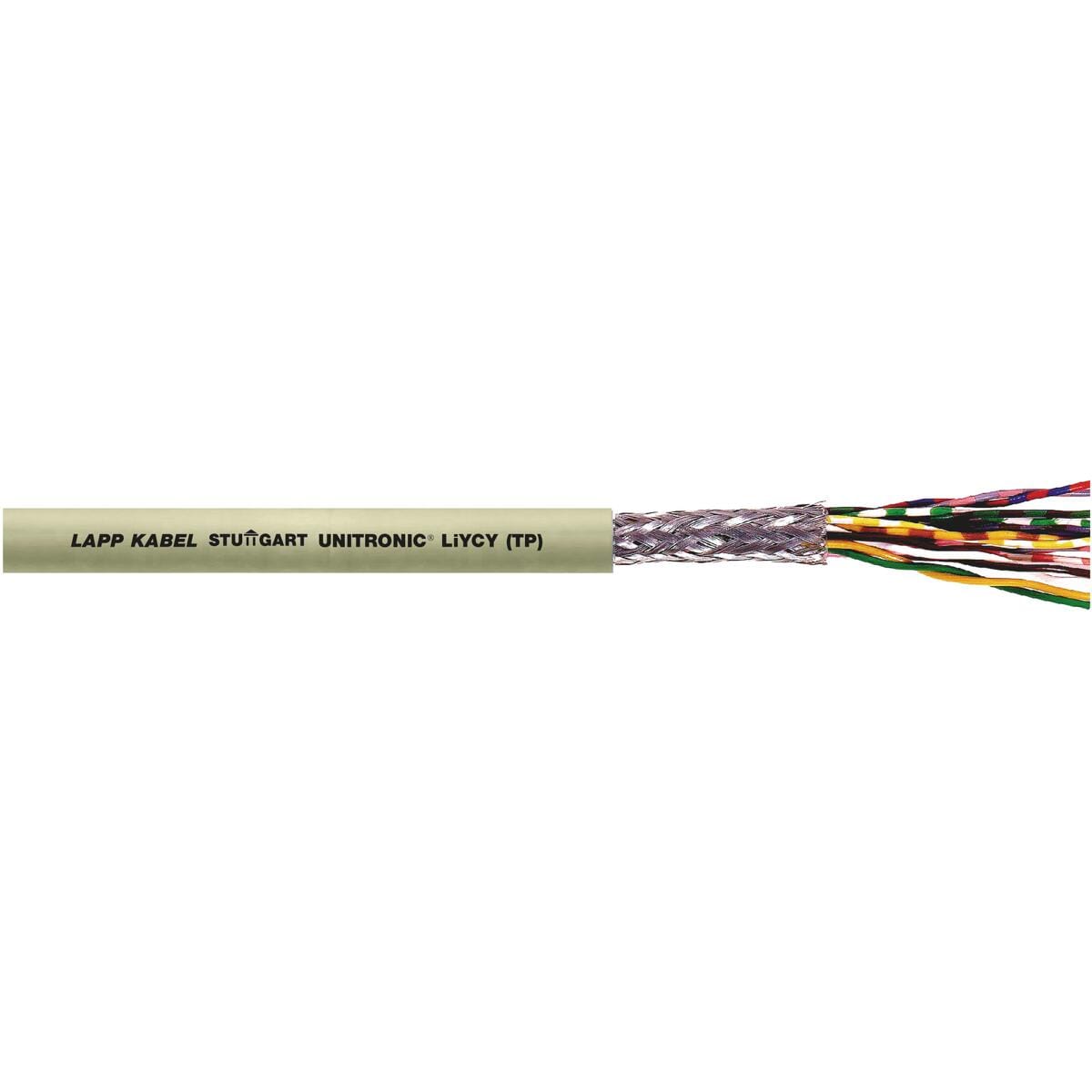

Datenleitung Niederfrequenz; 2X2X0.25; Ader-Farbcode: DIN 47100; PVC; Geschirmt; flexibel
Anwendung:
- Universell einsetzbar an Maschinenschnittstellen für viele Anwendungen zur Daten- und Signalübertragung im Niederfrequenzbereich.
- Für Rechenanlagen, elektronische Steuer- und Regelgeräte, Büromaschinen, Waagen usw. geeignet.
- Zur festen Verlegung.
- Einsetzbar in trockenen und feuchten Räumen.
- Für leichte mechanische Beanspruchung geeignet.
- PVC-Außenmantel ist bedingt ölbeständig.
Nutzen:
- Durch die Paarverseilung (TP, Twisted Pair ) mit kurzen Schlaglängen sind die Leiterkreise gut entkoppelt.
- Unempfindlich gegenüber elektromagnetischen Störungen dank Kupferabschirmgeflecht mit hohem Bedeckungsgrad.
- Kompakte Bauweise ermöglicht geringe Außendurchmesser trotz hoher Aderzahlen.
- Klassifiziertes Brandverhalten gemäß EU-Richtlinie 305/2011 (BauPVO/CPR) mit Artikelnummer-Auswahl auf der LAPP-Website.
Technische Daten
Allgemeine Informationen:
- Marke: UNITRONIC
- Produkttyp: Datenleitung Niederfrequenz
- Gewicht: 93 kg/km
- Kupferzahl: 48,1 kg/km
- Kupferzahl (lb): 323,2 lb/10,000 ft
Elektrische Kennwerte:
- Kleinspannung: Ja
- Prüfspannung: 1.5 kV
Produktaufbau:
- Li-Litzen-Leitungen: LiYCY
- Leitungsabmessung: 2X2X0.5
- Leiternennquerschnitt (mm2): 0,5 mm²
- Leitermaterial: blankes Kupfer
- Leiteraufbau: feindrähtig
- Einschließlich Schutzleiter: Nein
- Anzahl Paare: 2
- Verseilart: Twisted-pair
- Geschirmt: Ja
- Art des Gesamtschirm: verzinntes Kupfergeflecht
- Nennaussendurchmesser: 7,9 mm
- Leitungsform: rund
- Grundmaterial der Aderisolation: Polyvinylchlorid
- Grundmaterial der Aderisolation, Kurzform: PVC
- Grundmaterial des Außenmantels: Polyvinylchlorid
- Grundmaterial des Außenmantels, Kurzform: PVC
- Außenmantelfarbe: grau
- Aderidentifizierung: Farben
- Ader Farbcode: DIN 47100
Produkteigenschaften:
- Einsatzgebiet: flexibel, feste Verlegung
- Minimaler Biegeradius, festverlegt: 6 x Außendurchmesser
- Minimaler Biegeradius in mm, festverlegt: 47,4 mm
- Minimaler Biegeradius, gelegentlich bewegt: 15 x Außendurchmesser
- Minimaler Biegeradius in mm, gelegentlich bewegt: 118,5 mm
- Temperatur, fest verlegt: -40 °C bis 80 °C
- Temperatur, gelegentlich bewegt: -5 °C bis 70 °C
- Flammwidrig: Ja
- Flammwidrigkeit nach: IEC 60332-1-2
- UV-beständig: Nein
- Halogenfrei: Nein
- Ölbeständig: Nein
- LABS-frei: Ja
- LABS-frei nach: VDMA 24364-B2-L
Zertifizierungen und Normen:
- gekennzeichnet: Ja
- UKCA gekennzeichnet: Ja
- EAC zertifiziert: Ja
- EAC Zertifizierungsnummer: ???? N RU ?-DE.??64.?.00130/20
- VDE zertifiziert: Nein
- CPR Brandklasse: Eca
- Flammwidrigkeit nach UN/ECE-R118 getestet: Ja
| Produkttyp | Datenleitung |
| Kabellänge [m] | 100 |
| Anzahl der Adern | 2x2 |
| Kategorie | - |
