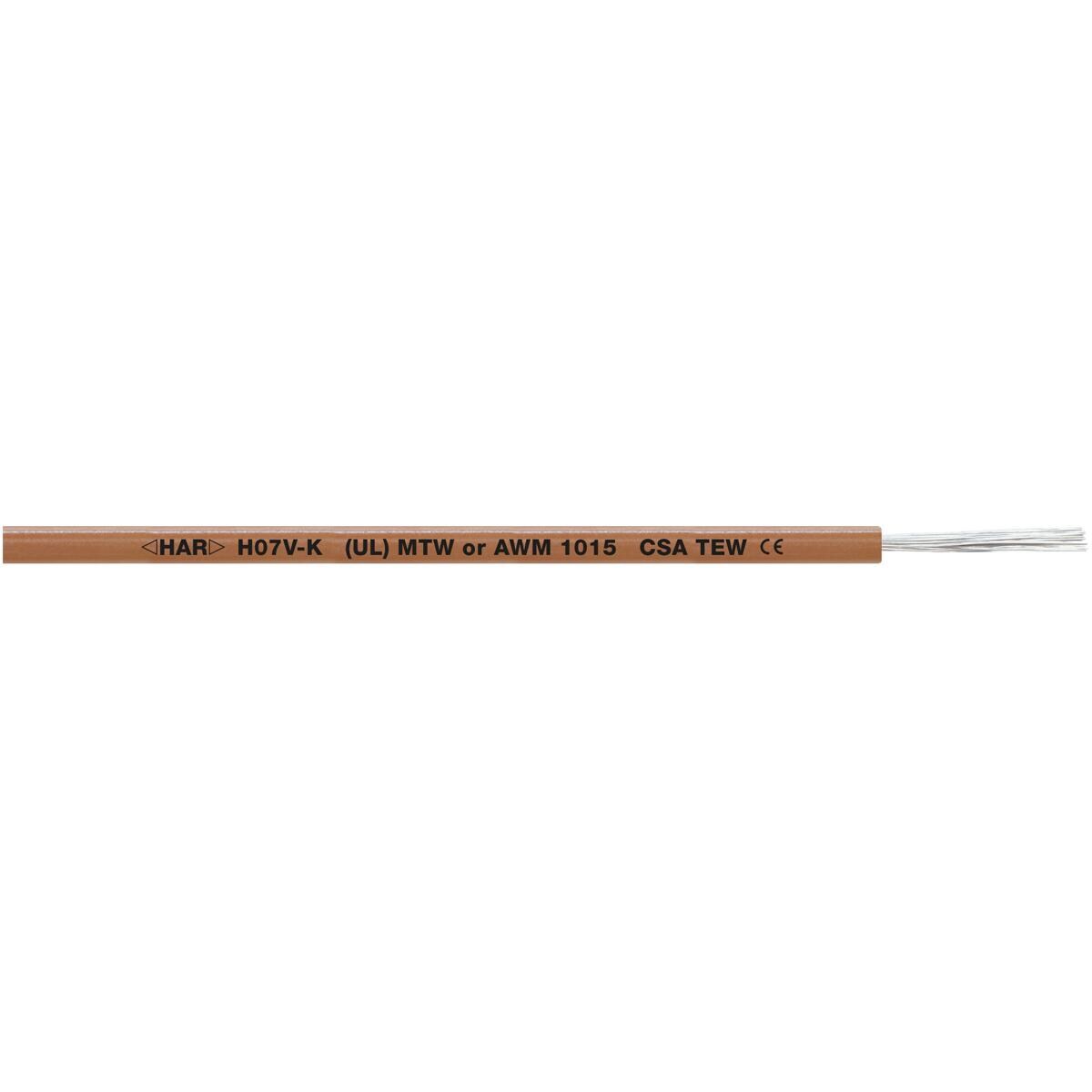

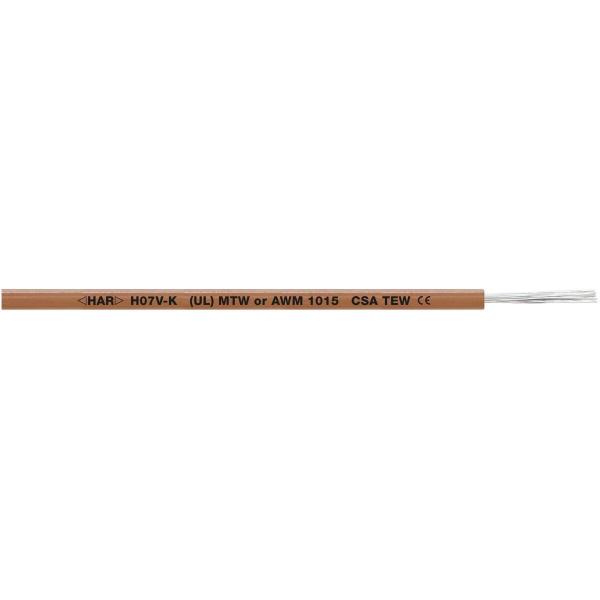

Einzelader; 1x2,5; schwarz; Ring; U0/U: 450 / 750 V; PVC; UL listed; feste Verlegung
Anwendung:
- Zur Verdrahtung von maschineninternen Stromkreisen
- Für die schaltschrankinterne Verdrahtung geeignet
- Für die feste und geschützte Verlegung
- Einsetzbar in trockenen und feuchten Räumen
- Einsatz bei bis zu ?40 °C möglich
Nutzen:
- Hergestellt nach harmonisierter europäischer Bauart H07V-K, mit Prüfzeichen ?HAR? für geprüfte Sicherheit und Qualität (gilt nicht für die Abmessungen 0,5 / 0,75 / 1,0 / 16 mm², Einzelfarben grün und gelb sowie für Doppelfarben (außer grüngelb))
- UL-Zertifizierung gemäß Technischen Daten ermöglicht Verwendung des Produkts im nordamerikanischen Raum
- Produkt mit Mehrfach-Zertifizierung ermöglicht universellen Einsatz, reduziert Teilevielfalt und sorgt so für Einsparungen in der Logistik
- Kompakter Aufbau für leichte Verarbeitung
- Vielfältig einsetzbar in diversen Anwendungen und Umgebungen
- Klassifiziertes Brandverhalten gemäß EU-Richtlinie 305/2011 (BauPVO/CPR)
Technische Daten
Allgemeine Informationen:
- Produkttyp: Einzelader
- Gewicht: 37 kg/km
- Kupferzahl: 24 kg/km
- Kupferzahl (lb): 161,25 lb/10,000 ft

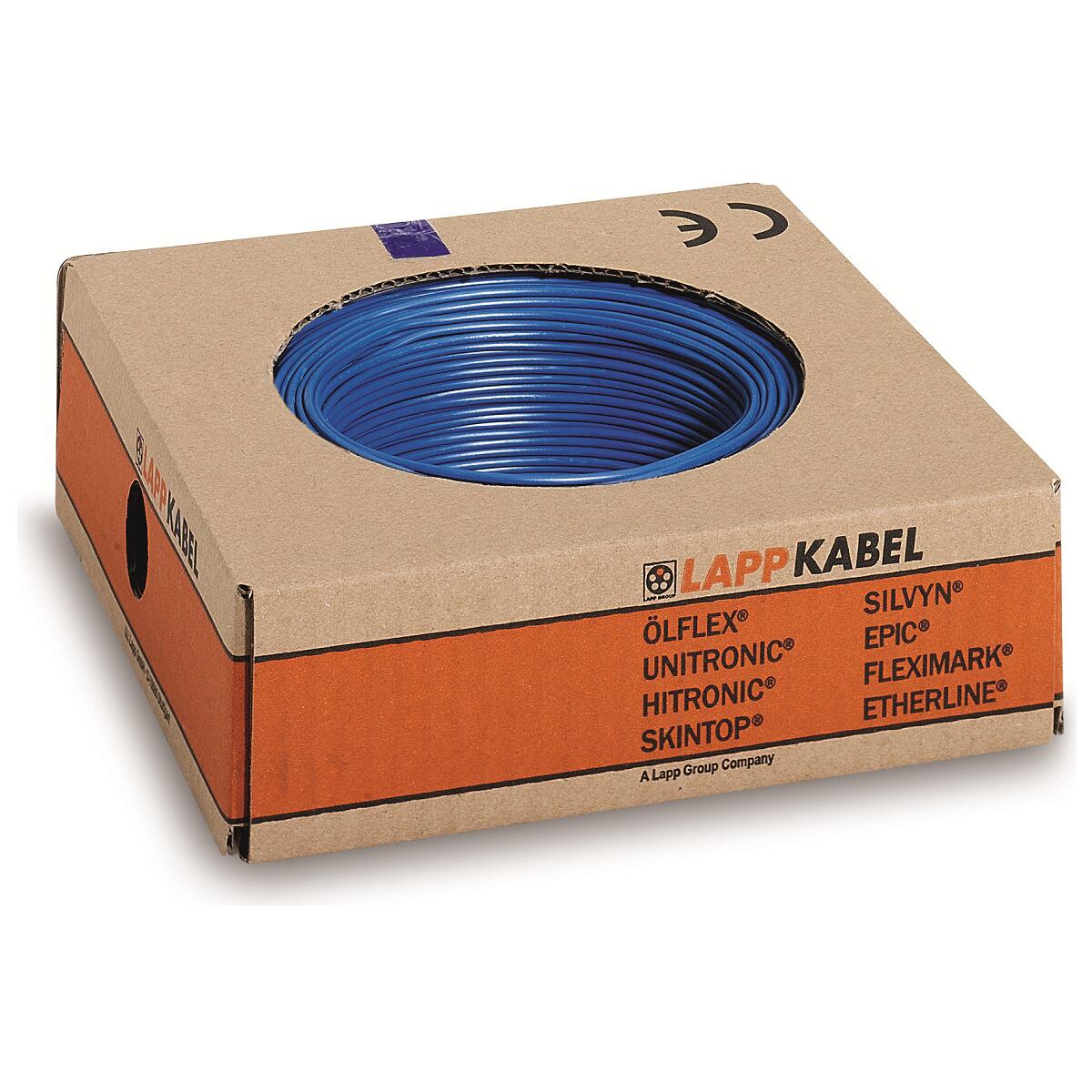

- Einzelader Verpackungstyp: Ring
- Länge pro VPE: 100 m
Elektrische Kennwerte:
- Nennspannung: U0/U: 450 / 750 V AC rms nach IEC
- Prüfspannung: 2.5 kV
- Bemessungsspannung:
- 600 V AC rms nach UL MTW
- 600 V AC rms nach CSA TEW
- 600 V AC rms nach UL AWM
Produktaufbau:
- Harmonisierte Bauart: H07V-K
- Leitungsabmessung: 1x2.5
- Leiternennquerschnitt (mm2): 2,5 mm²
- Leiternennquerschnitt (AWG): 14 AWG
- Führender Leiterquerschnitt: mm²
- Leitermaterial: verzinntes Kupfer
- Leiteraufbau: IEC 60228 Klasse 5: feindrähtig
- Anzahl Adern: 1
- Nenndurchmesser der Ader: 3,6 mm
- Leitungsform: rund
- Grundmaterial der Aderisolation: Polyvinylchlorid
- Grundmaterial der Aderisolation, Kurzform: PVC
- Einzelader Farbe: schwarz
- Einzelader Identifizierung: Einfarbig
Produkteigenschaften:
- Einsatzgebiet: feste Verlegung
- Minimaler Biegeradius, festverlegt: 4 x Außendurchmesser
- Minimaler Biegeradius in mm, festverlegt: 14,4 mm
- Minimaler Biegeradius bei vorsichtigem Biegen: 2 x Außendurchmesser
- Temperatur, fest verlegt:
- -40 °C bis 70 °C nach EN
bis 105 °C nach UL AWM
bis 105 °C nach CSA TEW
bis 90 °C nach UL MTW
- Flammwidrig: Ja
- Flammwidrigkeit nach: IEC 60332-1-2 / UL VW-1 / CSA FT1
- UV-beständig: Nein
- Witterungsbeständig: Nein
- Ozonbeständig: Nein
- Halogenfrei: Nein
- Ölbeständig: Ja
- LABS-frei: Ja
- LABS-frei nach: VDMA 24364-B2-L
Zertifizierungen und Normen:
- gekennzeichnet: Ja
- UKCA gekennzeichnet: Ja
- EAC zertifiziert: Ja
- EAC Zertifizierungsnummer: ???? N RU ?-DE.??64.?.00130/20, ???? N RU ?-DE.??64.?.00142/20
- UL recognized: Ja
- UL AWM Zertifizierung: 1015 nach UL 758 (e-file number: E63634)
- UL listed: Ja
- UL Zertifizierung: UL MTW nach UL 1063 (e-file number: E198296)
- cUR recognized: Nein
- cUL listed: Nein
- CSA zertifiziert: Ja
- CSA Zertifizierung: TEW nach CSA C22.2 No. 127
- VDE zertifiziert: Nein
- HAR-zertifiziert: Nein
- Produktnorm DIN / EN: EN 50525-2-31
- CPR Brandklasse: Eca
- Flammwidrigkeit nach UN/ECE-R118 getestet: Nein
| Produkttyp | Aderleitung |
| Kabellänge [m] | 100 |
| Leiterquerschnitt [mm²] | 2,5 |
| Anzahl der Adern | 1 |
