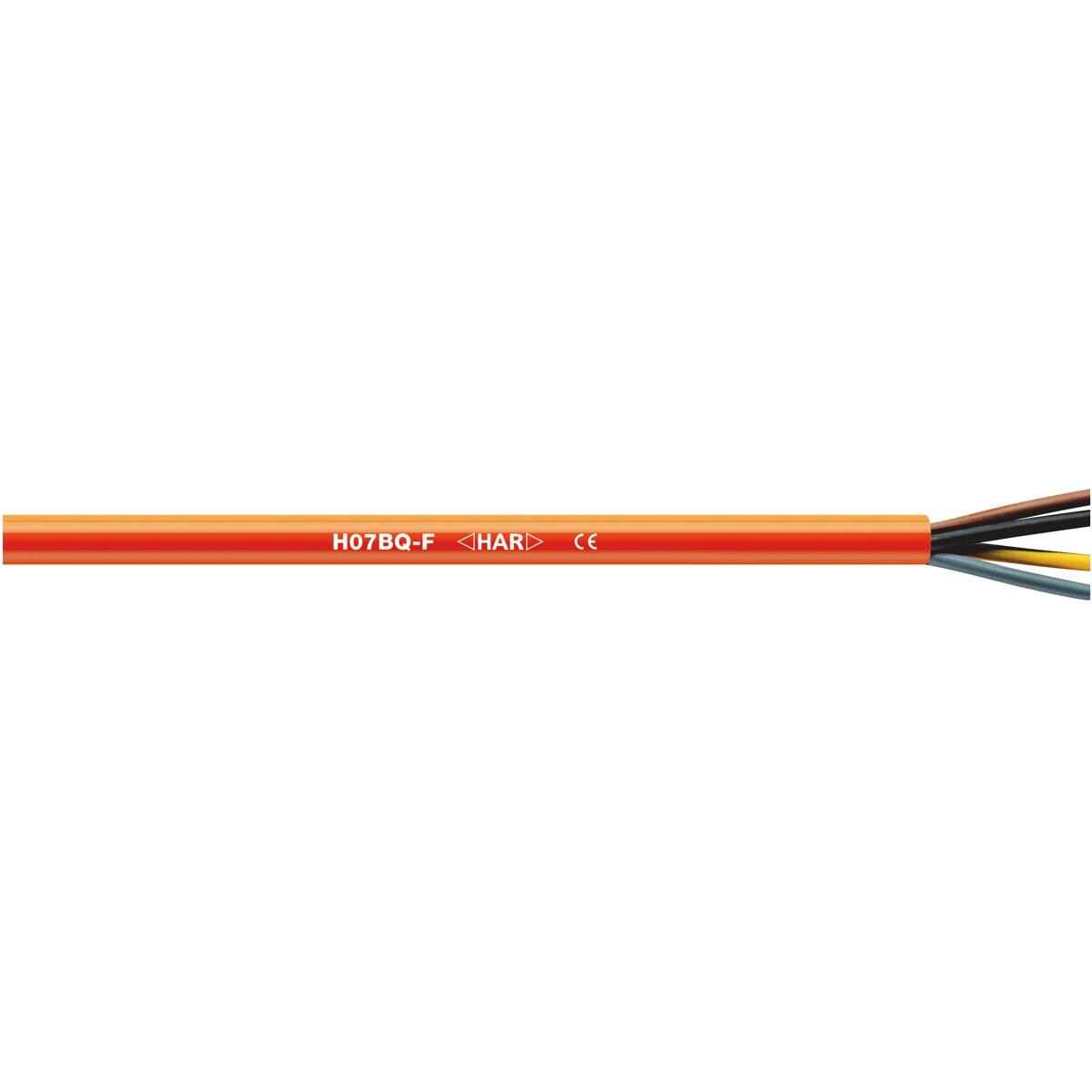

Anschlussleitung; 3G2.5; U0/U: 450 / 750 V; PUR; Aderidentifizierung: Farben; flexibel
Anwendung:
- Anschlussleitung für Baumaschinen und mobile Elektrohandgeräte
- Typische Verwendungsbereiche sind Baustellen, Camping, Veranstaltungstechnik, Landwirtschaft etc
- Zur festen Verlegung und gelegentlichen Bewegung ohne Zugbeanspruchung
- Einsetzbar in trockenen, feuchten und speziell in rauen und öligen Umgebungen
- PUR-Außenmantel hält hohen mechanischen Belastungen stand
- PUR-Außenmantel ist unempfindlich gegenüber mineralölbasierten Schmiermitteln und vielfach chemisch beständig
- Für den Außenbereich geeignet
- Flexibler Einsatz bei bis zu ?40 °C möglich
Nutzen:
- Der sehr robuste Leitungsaufbau sowie die Einsatzmöglichkeit in ausgesprochen breitem Temperaturbereich bieten vielfältigen Anwendungsspielraum
- Hergestellt nach harmonisierter europäischer Bauart H05BQ-F bzw. H07BQ-F (abhängig vom Leiterquerschnitt), mit Prüfzeichen ?HAR? für geprüfte Sicherheit und Qualität
- ?HAR?-Leitungen in Europa weitreichend akzeptiert und einsetzbar
- Langlebiges, unempfindliches Produkt, dank abrieb-, kerb- und schnittfestem PUR-Außenmantelmaterial
- Orangefarbige Signalfarbe des Außenmantels für schnelle visuelle Wahrnehmung und Vermeidung von Unfällen und Beschädigung
Technische Daten
Allgemeine Informationen:
- Produkttyp: Anschlussleitung
- Gewicht: 161 kg/km
- Kupferzahl: 72 kg/km
- Kupferzahl (lb): 483,8 lb/10,000 ft
Elektrische Kennwerte:
- Nennspannung: U0/U: 450 / 750 V AC rms nach IEC
- Prüfspannung: 3 kV
- Strombelastbarkeit nach: VDE 0298-4
Produktaufbau:
- Harmonisierte Bauart: H07BQ-F
- Leitungsabmessung: 3G2.5
- Leiternennquerschnitt (mm2): 2,5 mm²
- Leitermaterial: blankes Kupfer
- Leiteraufbau: IEC 60228 Klasse 5: feindrähtig
- Einschließlich Schutzleiter: Ja
- Anzahl Adern: 3
- Verseilart: Lagenverseilung
- Geschirmt: Nein
- Min. Aussendurchmesser: 9,6 mm
- Max. Aussendurchmesser: 12,4 mm
- Leitungsform: rund
- Grundmaterial der Aderisolation: Ethyl-Propylen-Dien-Kautschuk
- Grundmaterial der Aderisolation, Kurzform: EPDM
- Grundmaterial des Außenmantels: Polyurethan
- Grundmaterial des Außenmantels, Kurzform: PUR
- Außenmantelfarbe: orange
- Außenmantelfarbe RAL Ton: RAL 2003
- Aderidentifizierung: Farben
- Ader Farbcode: VDE 0293-308
Produkteigenschaften:
- Einsatzgebiet: flexibel, feste Verlegung
- Minimaler Biegeradius, festverlegt: 4 x Außendurchmesser
- Minimaler Biegeradius in mm, festverlegt: 49,6 mm
- Minimaler Biegeradius, gelegentlich bewegt: 12,5 x Außendurchmesser
- Minimaler Biegeradius in mm, gelegentlich bewegt: 155 mm
- Temperatur, fest verlegt: -50 °C bis 90 °C
- Temperatur, gelegentlich bewegt: -40 °C bis 90 °C
- Temperatur bei Lagerung min.: -25 °C
- Temperatur bei Lagerung max.: 55 °C
- Flammwidrig: Nein
- UV-beständig: Ja
- UV-beständig nach: EN ISO 4892-2, Methode A (Farbänderung zulässig)
- Witterungsbeständig: Ja
- Chemisch beständig: Ja
- Hydrolysebeständig: Ja
- Halogenfrei: Ja
- Ölbeständig: Ja
- Ölbeständigkeit nach: EN 50363-10-2
- LABS-frei: Nein
Zertifizierungen und Normen:
- gekennzeichnet: Ja
- UKCA gekennzeichnet: Ja
- EAC zertifiziert: Ja
- EAC Zertifizierungsnummer: ???? N RU ?-DE.??64.?.00130/20
- UL recognized: Nein
- UL listed: Nein
- cUR recognized: Nein
- cUL listed: Nein
- CSA zertifiziert: Nein
- VDE zertifiziert: Nein
- HAR-zertifiziert: Ja
- Produktnorm DIN / EN: EN 50525-2-21
- Flammwidrigkeit nach UN/ECE-R118 getestet: Ja
- Ecolab zertifiziert: Nein
| Produkttyp | Aderleitung |
| Kabellänge [m] | 100 |
| Leiterquerschnitt [mm²] | 2,5 |
| Anzahl der Adern | 3 |
