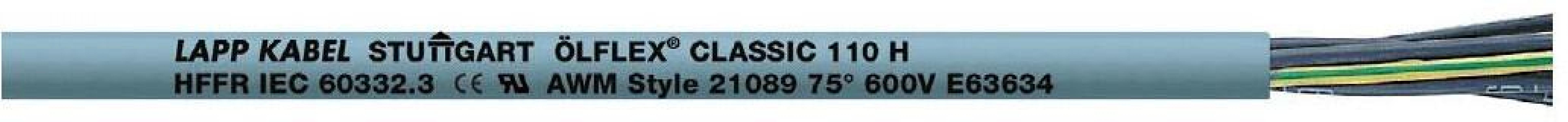

Steuerleitung; 5G1.5; U0/U: 300/500 V; HFFR; Aderidentifizierung: Nummern; UL recognized; flexibel
Anwendung:
- Für die Gebäudeverkabelung zur Einhaltung besonderer Brandschutzanforderungen
- Universell einsetzbar zur Verdrahtung von maschineninternen und anlagenübergreifenden Steuerkreisen
- Zur festen Verlegung und gelegentlichen Bewegung ohne Zugbeanspruchung
- Einsetzbar in trockenen und feuchten Umgebungen
- Für mittlere mechanische Beanspruchung geeignet
- HFFR-Außenmantel ist weitgehend beständig gegenüber Säuren und Laugen
- Vorübergehend im Außenbereich einsetzbar, unter Beachtung des Temperaturbereichs
- Flexibler Einsatz bei bis zu ?30 °C möglich
Nutzen:
- Einfache Handhabung und Installation aufgrund sehr flexibler Ausführung
- Halogenfreie und hoch flammwidrige Materialien reduzieren die Gefahr von Brandfortleitung, hoher Rauchdichte und toxischen Rauchgasen im Brandfall
- Klassifiziertes Brandverhalten gemäß EU-Richtlinie 305/2011 (BauPVO/CPR) mit Artikelnummer-Auswahl auf der LAPP-Website
- Hohe elektrische Sicherheit durch 4000V-Prüfspannung
- Erhöht ölbeständig nach DIN EN 50363-4-1 (TM5) sowie UL OIL RES I und OIL RES II
- UL-Zertifizierung gemäß Technischen Daten ermöglicht Verwendung des Produkts im nordamerikanischen Raum
- VDE-geprüftes Brandverhalten
- DNV-Zulassung für maritimen Einsatz
Technische Daten
Allgemeine Informationen:
- Marke: ÖLFLEX
- Produkttyp: Steuerleitung
- Gewicht: 142 kg/km
- Kupferzahl: 72 kg/km
- Kupferzahl (lb): 483,8 lb/10,000 ft
Elektrische Kennwerte:
- Nennspannung: U0/U: 300 / 500 V AC rms nach IEC
- Bemessungsspannung: 600 V AC rms nach UL AWM
- Prüfspannung: 4 kV
Produktaufbau:
- Leitungsabmessung: 5G1.5
- Leiternennquerschnitt (metrisch): 1,5 mm²
- Leiternennquerschnitt (AWG): 16 AWG
- Führender Leiterquerschnitt: mm²
- Leitermaterial: blankes Kupfer
- Leiteraufbau: IEC 60228 Klasse 5: feindrähtig
- Einschließlich Schutzleiter: Ja
- Anzahl Adern: 5
- Verseilart: Lagenverseilung
- Geschirmt: Nein
- Nennaussendurchmesser: 8,3 mm
- Leitungsform: rund
- Grundmaterial der Aderisolation: Halogenfreie Mischung
- Grundmaterial der Aderisolation, Kurzform: HFFR
- Grundmaterial des Außenmantels: Halogenfreie Mischung
- Grundmaterial des Außenmantels, Kurzform: HFFR
- Außenmantelfarbe: grau
- Aderidentifizierung: Nummern
- Ader Farbcode: VDE 0293-1 / EN 50334
Produkteigenschaften:
- Einsatzgebiet: flexibel, feste Verlegung
- Für Torsionsbelastung: Nein
- Minimaler Biegeradius, festverlegt: 4 x Außendurchmesser
- Minimaler Biegeradius in mm, festverlegt: 33,2 mm
- Minimaler Biegeradius, gelegentlich bewegt: 10 x Außendurchmesser
- Minimaler Biegeradius in mm, gelegentlich bewegt: 83 mm
- Temperatur, fest verlegt: bis 75 °C nach UL AWM / -40 °C bis 80 °C
- Temperatur, gelegentlich bewegt: bis 75 °C nach UL AWM / -30 °C bis 70 °C
- Flammwidrig: Ja
- Flammwidrigkeit nach: IEC 60332-1-2 / IEC 60332-3-22 / IEC 60332-3-25 / UL Cable Flame Test
- Geringe Rauchgasdichte nach: IEC 61034-2
- Geringe Toxizität der Brandgase nach: NES 02-713 (? 3) / EN 50306-1 (? 3)
- Korrosivität der Brandgase nach: IEC 60754-2
- UV-beständig: Ja
- UV-beständig nach: DIN EN ISO 4892-2 Methode A / EN 50620
- Ozonbeständig: Ja
- Ozonbeständig nach: EN 50396, Methode B
- Halogenfrei: Ja
- Halogenfreiheit nach: IEC 60754-1
- Ölbeständig: Ja
- Ölbeständigkeit nach: EN 50363-4-1: TM5 / UL OILRES I / UL OILRES II
- LABS-frei: Ja
- LABS-frei nach: VDMA 24364-B2-L
Zertifizierungen und Normen:
- gekennzeichnet: Ja
- UKCA gekennzeichnet: Ja
- EAC zertifiziert: Ja
- EAC Zertifizierungsnummer: ???? N RU ?-DE.??64.?.00130/20
- UL recognized: Ja
- UL AWM Zertifizierung: 21089 nach UL 758 (e-file number: E63634)
- UL listed: Nein
- cUR recognized: Nein
- cUL listed: Nein
- CSA zertifiziert: Nein
- VDE zertifiziert: Nein
- DNV zertifiziert: Ja
- DNV-Zertifikatsnummer: TAE0000407
- CPR Brandklasse: Cca
- CPR Rauchgasdichte: s1
- CPR Tropfverhalten: d1
- CPR Azidität: a1
- Flammwidrigkeit nach UN/ECE-R118 getestet: Nein
- Brandschutz-geprüft für Schienenfahrzeuge: Nein
| Produkttyp | Steuerleitung |
| Kabellänge [m] | 100 |
| Leiterquerschnitt [mm²] | 1,5 |
| Anzahl der Adern | 5 |
