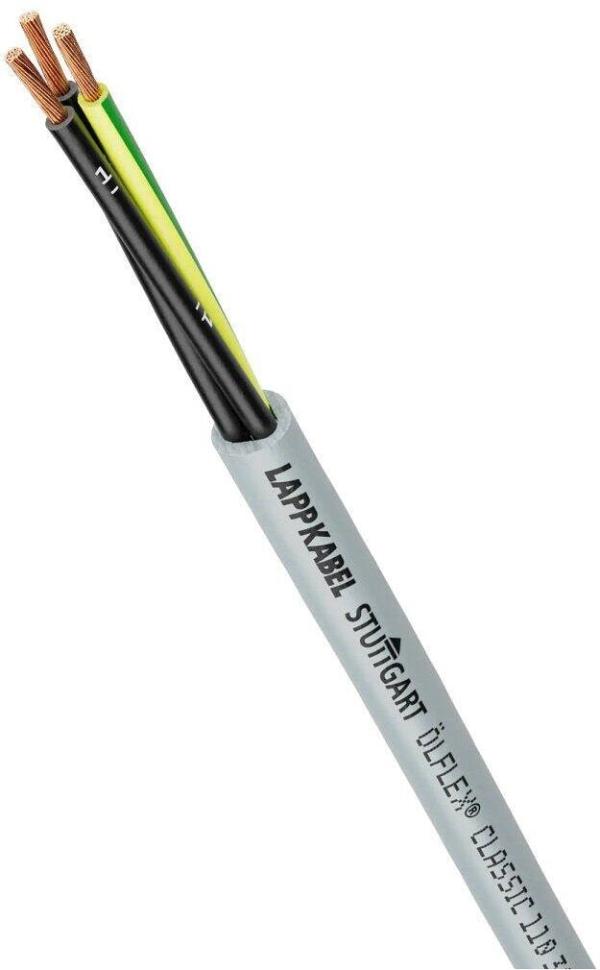

Steuerleitung; 5G1; U0/U: 300 / 500 V; PVC; Aderidentifizierung: Nummern; flexibel; mit Schutzleiter; VDE Registrierungsnummer: 7030, 100 m
Anwendung:
- Universell einsetzbar zur Verdrahtung von maschineninternen und anlagenübergreifenden Steuerkreisen
- Zur festen Verlegung und gelegentlichen Bewegung ohne Zugbeanspruchung
- Leitungsaufbau erlaubt flexiblen, dauerbewegten Einsatz in beweglichen Maschinenteilen und in der Schleppkette
- Leitungsaufbau auch für Torsionsanwendungen in Windkraftanlagen geeignet
- Für mittlere mechanische Beanspruchung geeignet
- Einsetzbar in trockenen und feuchten Räumen
- Flexibler Einsatz bei bis zu ?15 °C möglich
- PVC-Außenmantel ist beständig gegenüber Säuren und Laugen
Nutzen:
- Platzsparend durch reduzierte Wanddicken
- Hohe elektrische Sicherheit durch 4000V-Prüfspannung
- Öl-Beständigkeit nach DIN EN 50290-2-22 (TM54)
- VDE-geprüfte Qualität
- Geprüfte Beständigkeit gegenüber ECOLAB®-Desinfektions- und Reinigungsmitteln
- Klassifiziertes Brandverhalten gemäß EU-Richtlinie 305/2011 (BauPVO/CPR) mit Artikelnummer-Auswahl auf der LAPP-Website
Technische Daten
Allgemeine Informationen:
- Marke: ÖLFLEX
- Produkttyp: Steuerleitung
- Gewicht: 94 kg/km
- Kupferzahl: 48 kg/km
- Kupferzahl (lb): 322,5 lb/10,000 ft
Elektrische Kennwerte:
- Nennspannung: U0/U: 300 / 500 V AC rms nach IEC
- Prüfspannung: 4 kV
Produktaufbau:
- Leitungsabmessung: 5G1
- Leiternennquerschnitt (mm2): 1 mm²
- Leitermaterial: blankes Kupfer
- Leiteraufbau: IEC 60228 Klasse 5: feindrähtig
- Einschließlich Schutzleiter: Ja
- Anzahl Adern: 5
- Verseilart: Lagenverseilung
- Geschirmt: Nein
- Mit Bewehrung: Nein
- Nennaussendurchmesser: 7,1 mm
- Leitungsform: rund
- Grundmaterial der Aderisolation: Polyvinylchlorid
- Grundmaterial der Aderisolation, Kurzform: PVC
- Grundmaterial des Außenmantels: Polyvinylchlorid
- Grundmaterial des Außenmantels, Kurzform: PVC
- Außenmantelfarbe: grau
- Aderidentifizierung: Nummern
- Ader Farbcode: VDE 0293-1 / EN 50334
Produkteigenschaften:
- Einsatzgebiet: flexibel, feste Verlegung, Schleppkette, Torsion
- Für Dauerbiegung: Ja
- Für Torsionsbelastung: Ja
- Minimaler Biegeradius, festverlegt: 4 x Außendurchmesser
- Minimaler Biegeradius in mm, festverlegt: 28,4 mm
- Minimaler Biegeradius, dynamisch dauerbewegt: 15 x Außendurchmesser
- Minimaler Biegeradius in mm, dynamisch dauerbewegt: 106,5 mm
- Minimaler Biegeradius, gelegentlich bewegt: 10 x Außendurchmesser
- Minimaler Biegeradius in mm, gelegentlich bewegt: 71 mm
- Torsion:
- Bei +/- 150 °/m und min. 5 °C bis zu 5000 Torsionszyklen
- Bei +/- 150 °/m und min. -20 °C bis zu 2000 Torsionszyklen
- Temperatur, fest verlegt: -40 °C bis 80 °C
- Temperatur, gelegentlich bewegt: -15 °C bis 70 °C
- Temperatur, dynamisch dauerbewegt: -5 °C bis 70 °C
- Flammwidrig: Ja
- Flammwidrigkeit nach: IEC 60332-1-2
- UV-beständig: Nein
- Chemisch beständig: Ja
- Halogenfrei: Nein
- Ölbeständig: Ja
- Ölbeständigkeit nach: EN 50290-2-22: TM 54
- LABS-frei: Ja
- LABS-frei nach: VDMA 24364-B2-L
Zertifizierungen und Normen:
- gekennzeichnet: Ja
- UKCA gekennzeichnet: Ja
- EAC zertifiziert: Ja
- EAC Zertifizierungsnummer: ???? N RU ?-DE.??64.?.00130/20
- VDE zertifiziert: Ja
- VDE Registrierungsnummer: 7030
- DNV zertifiziert: Nein
- CPR Brandklasse: Eca
- Flammwidrigkeit nach UN/ECE-R118 getestet: Nein
- Ecolab zertifiziert: Ja
| Produkttyp | Steuerleitung |
| Kabellänge [m] | 100 |
| Leiterquerschnitt [mm²] | 1 |
| Anzahl der Adern | 5 |
