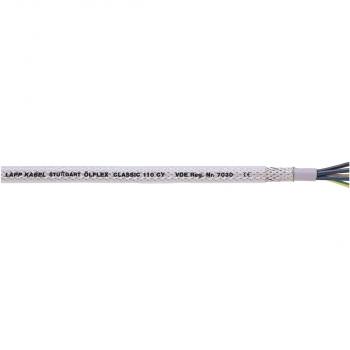

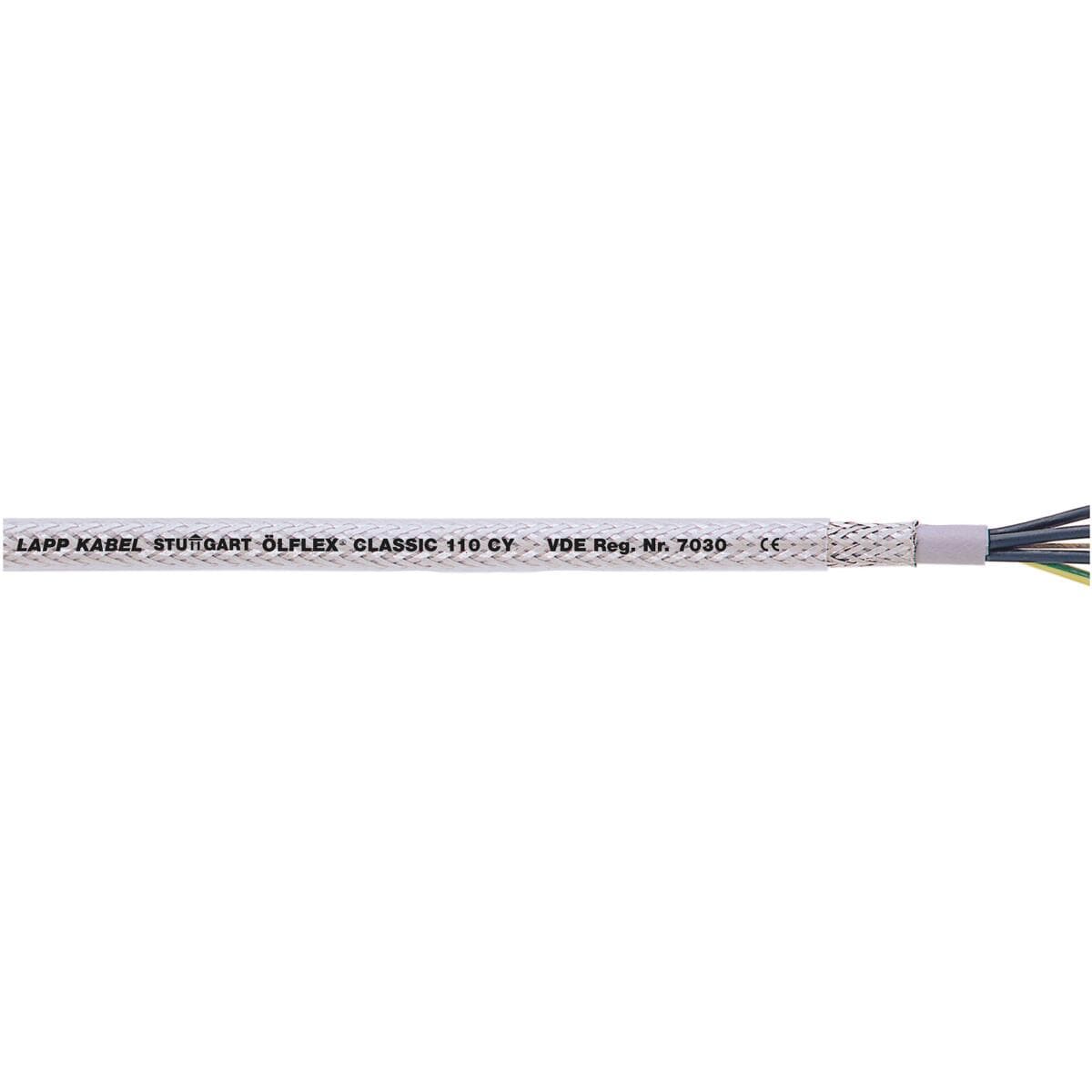

Steuerleitung; 4G1,5; U0/U: 300 / 500 V; PVC; Aderidentifizierung: Nummern; Geschirmt; flexibel; mit Schutzleiter; VDE Registrierungsnummer: 7030
Anwendung:
- Universell einsetzbar zur Verdrahtung von maschineninternen und anlagenübergreifenden Steuerkreisen
- Zur festen Verlegung und gelegentlichen Bewegung ohne Zugbeanspruchung
- Für mittlere mechanische Beanspruchung geeignet
- Einsetzbar in trockenen und feuchten Räumen
- PVC-Außenmantel ist beständig gegenüber Säuren und Laugen und bedingt ölbeständig
Nutzen:
- Platzsparend durch reduzierte Wanddicken
- Hohe elektrische Sicherheit durch 4000V-Prüfspannung
- Idealer Schutz vor elektromagnetischer Störung durch Kupferabschirmgeflecht mit hohem Bedeckungsgrad.
- VDE-geprüfte Qualität
- Geprüfte Beständigkeit gegenüber ECOLAB®-Desinfektions- und Reinigungsmitteln
- Klassifiziertes Brandverhalten gemäß EU-Richtlinie 305/2011 (BauPVO/CPR) mit Artikelnummer-Auswahl auf der LAPP-Website
Technische Daten
Allgemeine Informationen:
- Marke: ÖLFLEX
- Produkttyp: Steuerleitung
- Gewicht: 163 kg/km
- Kupferzahl: 100 kg/km
- Kupferzahl (lb): 671,9 lb/10,000 ft
Elektrische Kennwerte:
- Nennspannung: U0/U: 300 / 500 V AC rms nach IEC
- Prüfspannung Ader/Ader: 4 kV
- Prüfspannung Ader/Schirm: 4 kV
Produktaufbau:
- Leitungsabmessung: 4G1.5
- Leiternennquerschnitt (mm2): 1,5 mm²
- Leitermaterial: blankes Kupfer
- Leiteraufbau: IEC 60228 Klasse 5: feindrähtig
- Einschließlich Schutzleiter: Ja
- Anzahl Adern: 4
- Verseilart: Lagenverseilung
- Geschirmt: Ja
- Art des Gesamtschirm: verzinntes Kupfergeflecht
- Mit Bewehrung: Nein
- Nennaussendurchmesser: 9,6 mm
- Leitungsform: rund
- Grundmaterial der Aderisolation: Polyvinylchlorid
- Grundmaterial der Aderisolation, Kurzform: PVC
- Grundmaterial des Innenmantels: Polyvinylchlorid
- Grundmaterial des Innenmantels Kurzform: PVC
- Grundmaterial des Außenmantels: Polyvinylchlorid
- Grundmaterial des Außenmantels, Kurzform: PVC
- Außenmantelfarbe: transparent
- Aderidentifizierung: Nummern
- Ader Farbcode: VDE 0293-1 / EN 50334
Produkteigenschaften:
- Einsatzgebiet: flexibel, feste Verlegung
- Für Dauerbiegung: Nein
- Für Torsionsbelastung: Nein
- Minimaler Biegeradius, festverlegt: 6 x Außendurchmesser
- Minimaler Biegeradius in mm, festverlegt: 57,6 mm
- Minimaler Biegeradius, gelegentlich bewegt: 20 x Außendurchmesser
- Minimaler Biegeradius in mm, gelegentlich bewegt: 192 mm
- Temperatur, fest verlegt: -40 °C bis 80 °C
- Temperatur, gelegentlich bewegt: -5 °C bis 70 °C
- Flammwidrig: Ja
- Flammwidrigkeit nach: IEC 60332-1-2
- UV-beständig: Nein
- Chemisch beständig: Ja
- Halogenfrei: Nein
- Ölbeständig: Nein
- LABS-frei: Nein
Zertifizierungen und Normen:
- gekennzeichnet: Ja
- UKCA gekennzeichnet: Ja
- EAC zertifiziert: Ja
- EAC Zertifizierungsnummer: ???? N RU ?-DE.??64.?.00130/20
- VDE zertifiziert: Ja
- VDE Registrierungsnummer: 7030
- DNV zertifiziert: Nein
- CPR Brandklasse: Eca
- Flammwidrigkeit nach UN/ECE-R118 getestet: Nein
- Ecolab zertifiziert: Nein
| Produkttyp | Steuerleitung |
| Kabellänge [m] | 50 |
| Leiterquerschnitt [mm²] | 1,5 |
| Anzahl der Adern | 4 |
