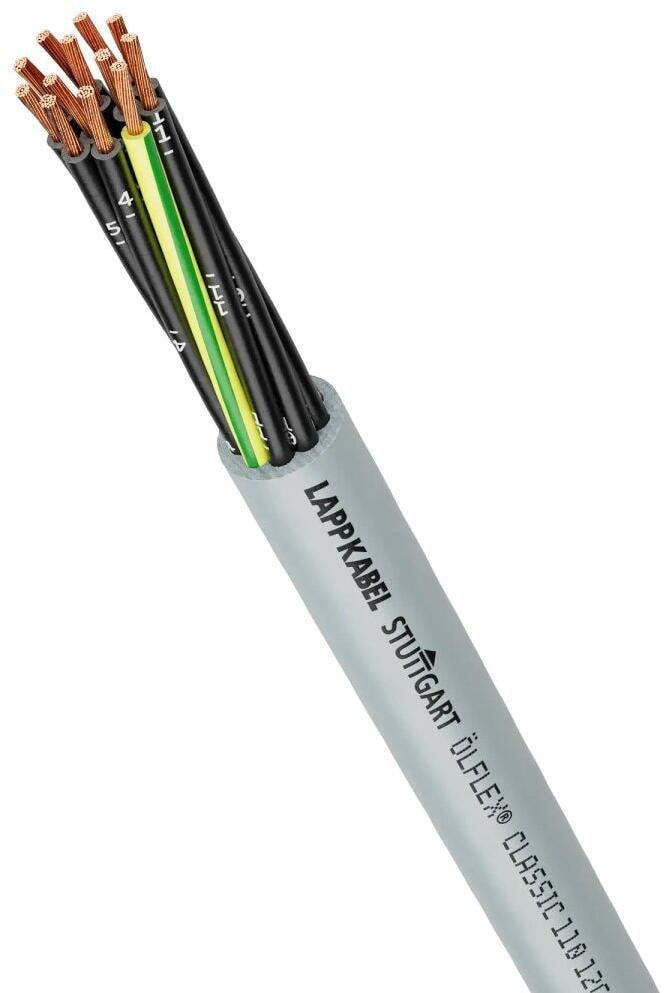

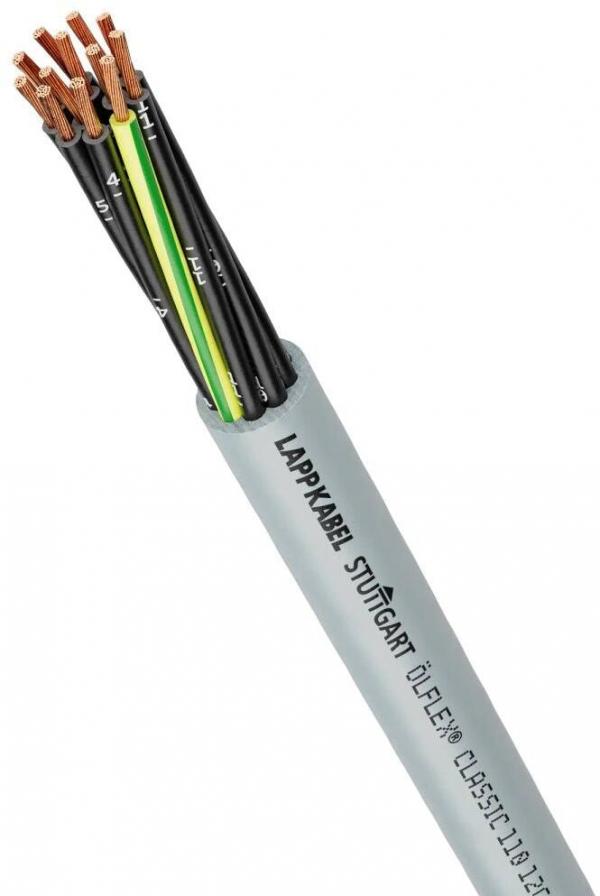

Lapp ÖLFLEX CLASSIC 110 12G0,75 Steuerleitung, PVC, 0,75mm², grau, 100m (1119112/100)

Steuerleitung; 12G0.75; U0/U: 300/500 V; PVC; Aderidentifizierung: Nummern; flexibel; VDE Registrierungsnummer: 7030

Anwendung:

• Universell einsetzbar zur Verdrahtung von maschineninternen und anlagenübergreifenden Steuerkreisen
• Zur festen Verlegung und gelegentlichen Bewegung ohne Zugbeanspruchung
• Leitungsaufbau erlaubt flexiblen, dauerbewegten Einsatz in beweglichen Maschinenteilen und in der Schleppkette
• Leitungsaufbau auch für Torsionsanwendungen in Windkraftanlagen geeignet
• Für mittlere mechanische Beanspruchung geeignet
• Einsetzbar in trockenen und feuchten Räumen
• Flexibler Einsatz bei bis zu ?15 °C möglich
• PVC-Außenmantel ist beständig gegenüber Säuren und Laugen

Nutzen:

• Platzsparend durch reduzierte Wanddicken
• Hohe elektrische Sicherheit durch 4000V-Prüfspannung
• Öl-Beständigkeit nach DIN EN 50290-2-22 (TM54)
• VDE-geprüfte Qualität
• Geprüfte Beständigkeit gegenüber ECOLAB®-Desinfektions- und Reinigungsmitteln
• Klassifiziertes Brandverhalten gemäß EU-Richtlinie 305/2011 (BauPVO/CPR) mit Artikelnummer-Auswahl auf der LAPP-Website

Technische Daten

Allgemeine Informationen:

• Marke: ÖLFLEX
• Produkttyp: Steuerleitung
• Gewicht: 171 kg/km
• Kupferzahl: 86 kg/km
• Kupferzahl (lb): 577,83 lb/10,000 ft

Elektrische Kennwerte:

• Nennspannung: U0/U: 300 / 500 V AC rms nach IEC
• Prüfspannung: 4 kV

Produktaufbau:

• Leitungsabmessung: 12G0.75
• Leiternennquerschnitt (mm2): 0,75 mm²
• Leitermaterial: blankes Kupfer
• Leiteraufbau: IEC 60228 Klasse 5: feindrähtig
• Einschließlich Schutzleiter: Ja
• Anzahl Adern: 12
• Verseilart: Lagenverseilung
• Geschirmt: Nein
• Mit Bewehrung: Nein
• Nennaussendurchmesser: 9,9 mm
• Leitungsform: rund
• Grundmaterial der Aderisolation: Polyvinylchlorid
• Grundmaterial der Aderisolation, Kurzform: PVC
• Grundmaterial des Außenmantels: Polyvinylchlorid
• Grundmaterial des Außenmantels, Kurzform: PVC
• Außenmantelfarbe: grau
• Aderidentifizierung: Nummern
• Ader Farbcode: VDE 0293-1 / EN 50334

Produkteigenschaften:

• Einsatzgebiet: flexibel, feste Verlegung, Torsion
• Für Dauerbiegung: Nein
• Für Torsionsbelastung: Ja
• Minimaler Biegeradius, festverlegt: 4 x Außendurchmesser
• Minimaler Biegeradius in mm, festverlegt: 39,6 mm
• Minimaler Biegeradius, gelegentlich bewegt: 10 x Außendurchmesser
• Minimaler Biegeradius in mm, gelegentlich bewegt: 99 mm
• Torsion:
  • Bei +/- 150 °/m und min. 5 °C bis zu 5000 Torsionszyklen
  • Bei +/- 150 °/m und min. -20 °C bis zu 2000 Torsionszyklen
• Temperatur, fest verlegt: -40 °C bis 80 °C
• Temperatur, gelegentlich bewegt: -15 °C bis 70 °C
• Temperatur, dynamisch dauerbewegt: -5 °C bis 70 °C
• Flammwidrig: Ja
• Flammwidrigkeit nach: IEC 60332-1-2
• UV-beständig: Nein
• Chemisch beständig: Ja
• Halogenfrei: Nein
• Ölbeständig: Ja
• Ölbeständigkeit nach: EN 50290-2-22: TM 54
• LABS-frei: Ja
• LABS-frei nach: VDMA 24364-B2-L

Zertifizierungen und Normen:

• gekennzeichnet: Ja
• UKCA gekennzeichnet: Ja
• EAC zertifiziert: Ja
• EAC Zertifizierungsnummer: ???? N RU ?-DE.??64.?.00130/20
• VDE zertifiziert: Ja
• VDE Registrierungsnummer: 7030
• DNV zertifiziert: Nein
• CPR Brandklasse: Eca
• Flammwidrigkeit nach UN/ECE-R118 getestet: Nein
• Ecolab zertifiziert: Ja
