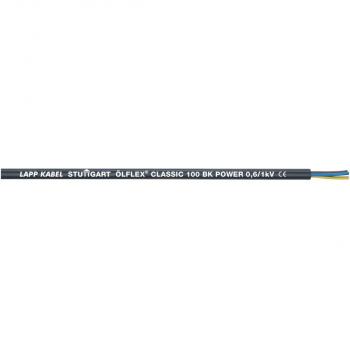

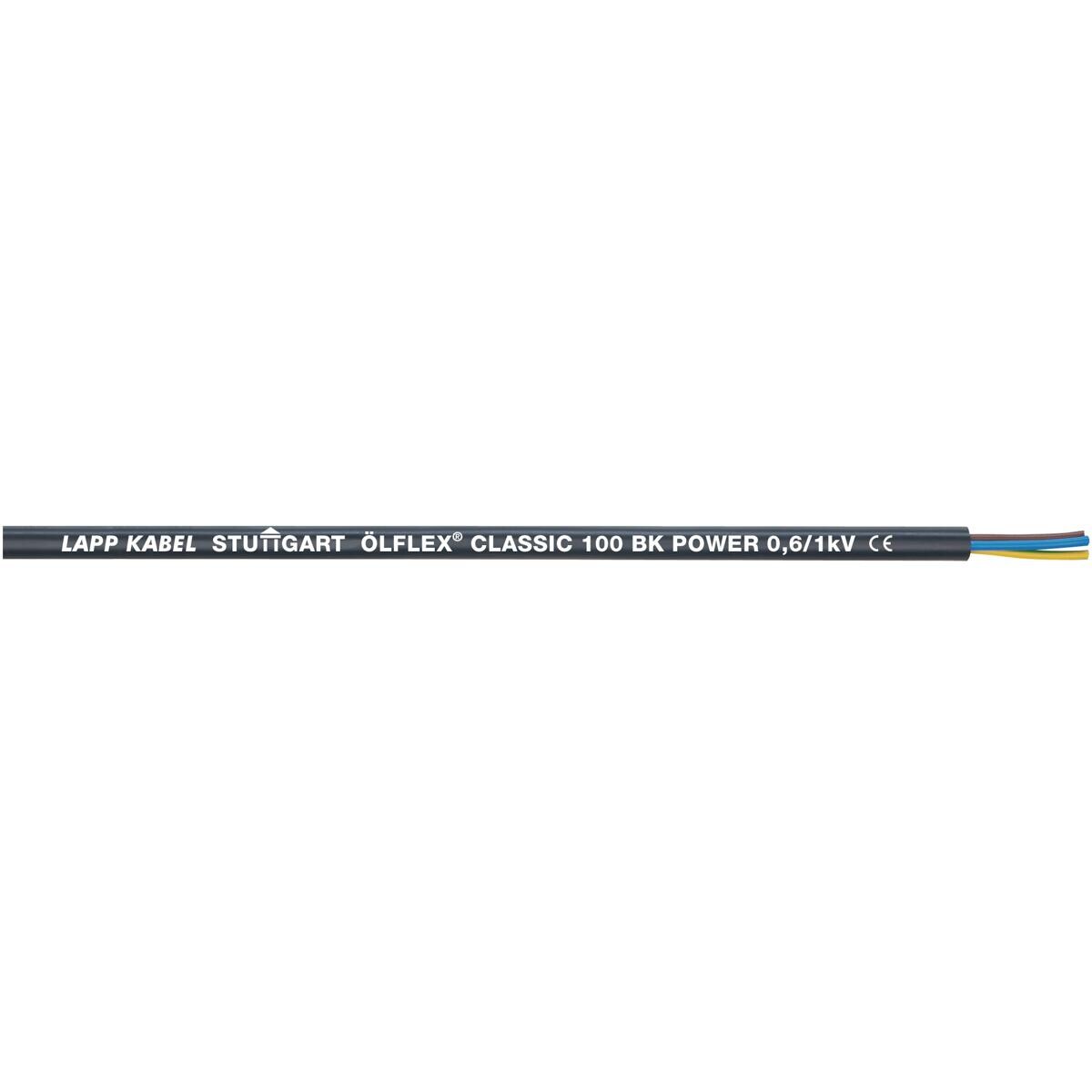

Anschluss- und Steuerleitung; 3G2.5; U0/U: 0,6 / 1 kV; PVC; Aderidentifizierung: Farben; feste Verlegung
Anwendung:
- Universell einsetzbar zur Verdrahtung von maschineninternen und anlagenübergreifenden Steuerkreisen
- Flexibler Einsatz bei bis zu ?30 °C möglich
- Für Stromkreise, die aufgrund der Installation eine höhere Nennspannung benötigen
- Auch als flexible Anschluss- oder Verlängerungsleitung geeignet.
- Zur festen Verlegung und gelegentlichen Bewegung ohne Zugbeanspruchung
- Leitungsaufbau auch für Torsionsanwendungen in Windkraftanlagen geeignet
- Für mittlere mechanische Beanspruchung geeignet
- Einsetzbar in trockenen und feuchten Umgebungen
- PVC-Außenmantel ist beständig gegenüber Säuren und Laugen und bedingt ölbeständig
- Für den Außenbereich geeignet, unter Beachtung des Temperaturbereichs
Nutzen:
- Witterungsbeständig und daher gut für den Außeneinsatz geeignet
- Sehr robust durch verstärkten Außenmantel mit mind. 1,8 mm Wanddicke
- Hohe elektrische Sicherheit durch 4000V-Prüfspannung
- Klassifiziertes Brandverhalten gemäß EU-Richtlinie 305/2011 (BauPVO/CPR) mit Artikelnummer-Auswahl auf der LAPP-Website
Technische Daten
Allgemeine Informationen:
- Marke: ÖLFLEX
- Produkttyp: Anschluss- und Steuerleitung
- Gewicht: 182 kg/km
- Kupferzahl: 72 kg/km
- Kupferzahl (lb): 483,77 lb/10,000 ft
Elektrische Kennwerte:
- Nennspannung: U0/U: 0,6 / 1 kV AC rms nach IEC
- Prüfspannung: 4 kV
Produktaufbau:
- Leitungsabmessung: 3G2.5
- Leiternennquerschnitt (mm2): 2,5 mm²
- Leitermaterial: blankes Kupfer
- Leiteraufbau: IEC 60228 Klasse 5: feindrähtig
- Einschließlich Schutzleiter: Ja
- Anzahl Adern: 3
- Verseilart: Lagenverseilung
- Geschirmt: Nein
- Mit Bewehrung: Nein
- Nennaussendurchmesser: 11,3 mm
- Leitungsform: rund
- Grundmaterial der Aderisolation: Polyvinylchlorid
- Grundmaterial der Aderisolation, Kurzform: PVC
- Grundmaterial des Außenmantels: Polyvinylchlorid
- Grundmaterial des Außenmantels, Kurzform: PVC
- Mit verstärktem Außenmantel: Ja
- Außenmantelfarbe: schwarz
- Aderidentifizierung: Farben
- Ader Farbcode: VDE 0293-1 / VDE 0293-308
Produkteigenschaften:
- Einsatzgebiet: feste Verlegung, flexibel, Torsion
- Für Torsionsbelastung: Ja
- Minimaler Biegeradius, festverlegt: 4 x Außendurchmesser
- Minimaler Biegeradius in mm, festverlegt: 45,2 mm
- Minimaler Biegeradius, gelegentlich bewegt: 15 x Außendurchmesser
- Minimaler Biegeradius in mm, gelegentlich bewegt: 169,5 mm
- Torsion:
- Bei +/- 150 °/m und min. -20 °C bis zu 2000 Torsionszyklen
- Bei +/- 150 °/m und min. 5 °C bis zu 5000 Torsionszyklen
- Temperatur, fest verlegt: -40 °C bis 80 °C
- Temperatur, gelegentlich bewegt: -30 °C bis 70 °C
- Flammwidrig: Ja
- Flammwidrigkeit nach: IEC 60332-1-2
- UV-beständig: Ja
- UV-beständig nach
- DIN EN ISO 4892-2 Methode A
- EN 50525-1 (Leitungen mit schwarzem Mantel sind für dauerhaften Einsatz im Freien geeignet)
- Ozonbeständig: Ja
- Ozonbeständig nach: EN 50396, Methode B
- Chemisch beständig: Ja
- Halogenfrei: Nein
- Ölbeständig: Nein
- LABS-frei: Ja
- LABS-frei nach: VDMA 24364-B2-L
Zertifizierungen und Normen:
- gekennzeichnet: Ja
- UKCA gekennzeichnet: Ja
- EAC zertifiziert: Ja
- EAC Zertifizierungsnummer: ???? RU ?-DE.??64.?.00091/19
- VDE zertifiziert: Nein
- CPR Brandklasse: Eca
- Flammwidrigkeit nach UN/ECE-R118 getestet: Nein
| Produkttyp | Steuerleitung |
| Kabellänge [m] | 100 |
| Leiterquerschnitt [mm²] | 2,5 |
| Anzahl der Adern | 3 |
