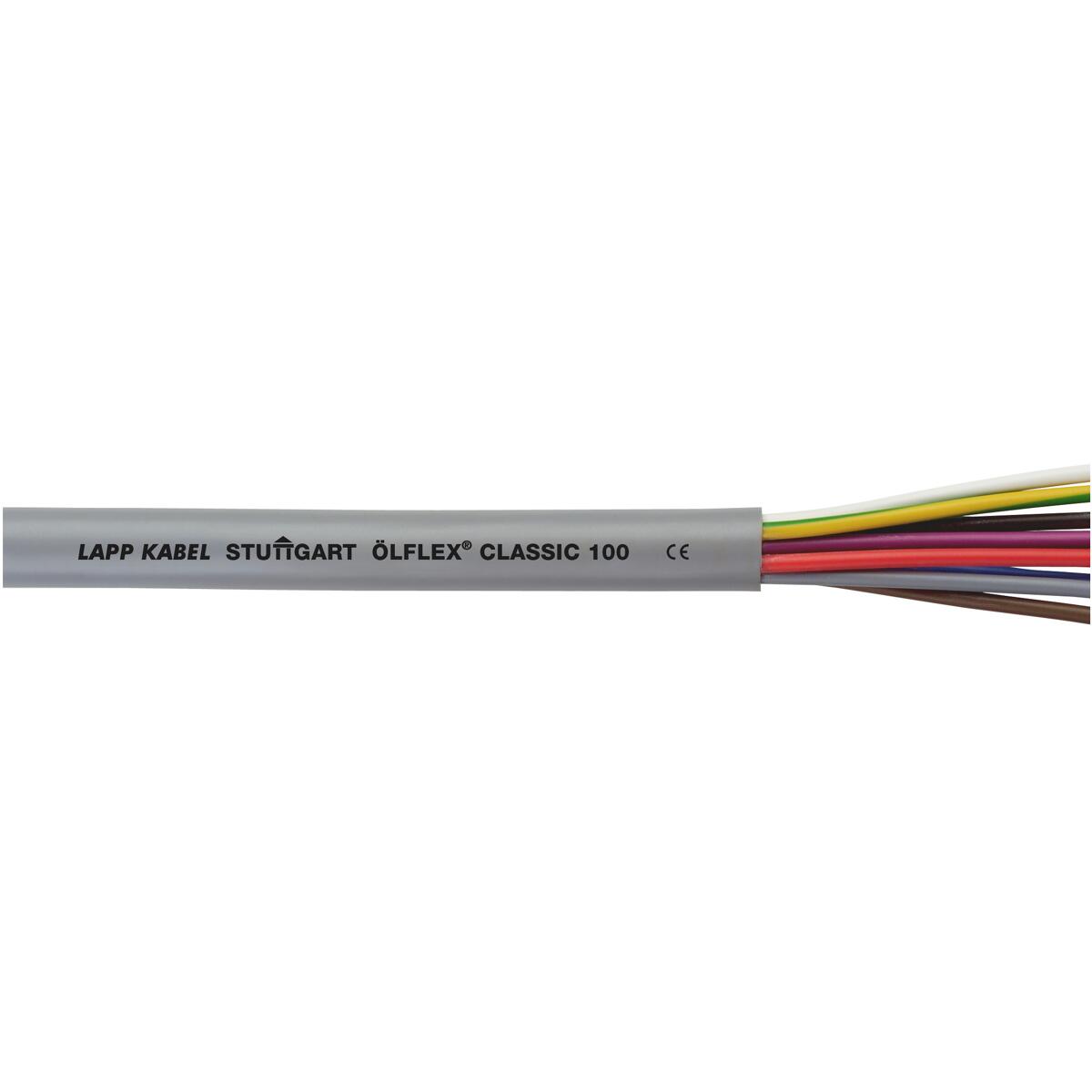

Lapp ÖLFLEX CLASSIC 100 300/500V 3G1,5 Steuerleitung, PVC, 1,5mm², grau, 100m (00100644/100)

Steuerleitung; 3G1.5; U0/U: 300 / 500 V; PVC; Aderidentifizierung: Farben; flexibel

Anwendung:

• Universell einsetzbar zur Verdrahtung von maschineninternen und anlagenübergreifenden Steuerkreisen.
•  Zur festen Verlegung und gelegentlichen Bewegung ohne Zugbeanspruchung.
•  Leitungsaufbau auch für Torsionsanwendungen in Windkraftanlagen geeignet.
•  Für mittlere mechanische Beanspruchung geeignet.
•  Einsetzbar in trockenen und feuchten Räumen.
•  PVC-Außenmantel ist beständig gegenüber Säuren und Laugen und bedingt ölbeständig.

Nutzen:

• Platzsparend durch reduzierte Wanddicken.
•  Hohe elektrische Sicherheit durch 4000V-Prüfspannung.
•  Hochwertige Alternative zu Steuerleitungen des Typs YSLY bzw. YY.
•  Klassifiziertes Brandverhalten gemäß EU-Richtlinie 305/2011 (BauPVO/CPR) mit Artikelnummer-Auswahl auf der LAPP-Website.

Technische Daten

Allgemeine Informationen:

• Marke: ÖLFLEX
• Produkttyp: Steuerleitung
• Gewicht: 84 kg/km
• Kupferzahl: 43,2 kg/km
• Kupferzahl (lb): 290,26 lb/10,000 ft

Elektrische Kennwerte:

• Nennspannung: U0/U: 300 / 500 V AC rms nach IEC
• Prüfspannung: 4 kV

Produktaufbau:

• Leitungsabmessung: 3G1.5
• Leiternennquerschnitt (mm2): 1,5 mm²
• Leiteraufbau: IEC 60228 Klasse 5: feindrähtig
• Einschließlich Schutzleiter: Ja
• Anzahl Adern: 3
• Verseilart: Lagenverseilung
• Geschirmt: Nein
• Mit Bewehrung: Nein
• Nennaussendurchmesser: 6,7 mm
• Leitungsform: rund
• Grundmaterial der Aderisolation: Polyvinylchlorid
• Grundmaterial der Aderisolation, Kurzform: PVC
• Grundmaterial des Außenmantels: Polyvinylchlorid
• Grundmaterial des Außenmantels, Kurzform: PVC
• Außenmantelfarbe: grau
• Aderidentifizierung: Farben
• Ader Farbcode: VDE 0293-1 / VDE 0293-308

Produkteigenschaften:

• Einsatzgebiet: flexibel, feste Verlegung, Torsion
• Für Torsionsbelastung: Ja
• Minimaler Biegeradius, festverlegt: 4 x Außendurchmesser
• Minimaler Biegeradius in mm, festverlegt: 26,8 mm
• Minimaler Biegeradius, gelegentlich bewegt: 15 x Außendurchmesser
• Minimaler Biegeradius in mm, gelegentlich bewegt: 100,5 mm
• Torsion:
  • Bei +/- 150 °/m und min. 5 °C bis zu 5000 Torsionszyklen
  • Bei +/- 150 °/m und min. -20 °C bis zu 2000 Torsionszyklen
• Temperatur, fest verlegt: -40 °C bis 80 °C
• Temperatur, gelegentlich bewegt: -5 °C bis 70 °C
• Flammwidrig: Ja
• Flammwidrigkeit nach: IEC 60332-1-2
• UV-beständig: Nein
• Chemisch beständig: Ja
• Halogenfrei: Nein
• Ölbeständig: Nein
• LABS-frei: Nein

Zertifizierungen und Normen:

• gekennzeichnet: Ja
• UKCA gekennzeichnet: Ja
• EAC zertifiziert: Ja
• EAC Zertifizierungsnummer: ???? N RU ?-DE.??64.?.00130/20
• VDE zertifiziert: Nein
• CPR Brandklasse: Eca
• Flammwidrigkeit nach UN/ECE-R118 getestet: Nein
