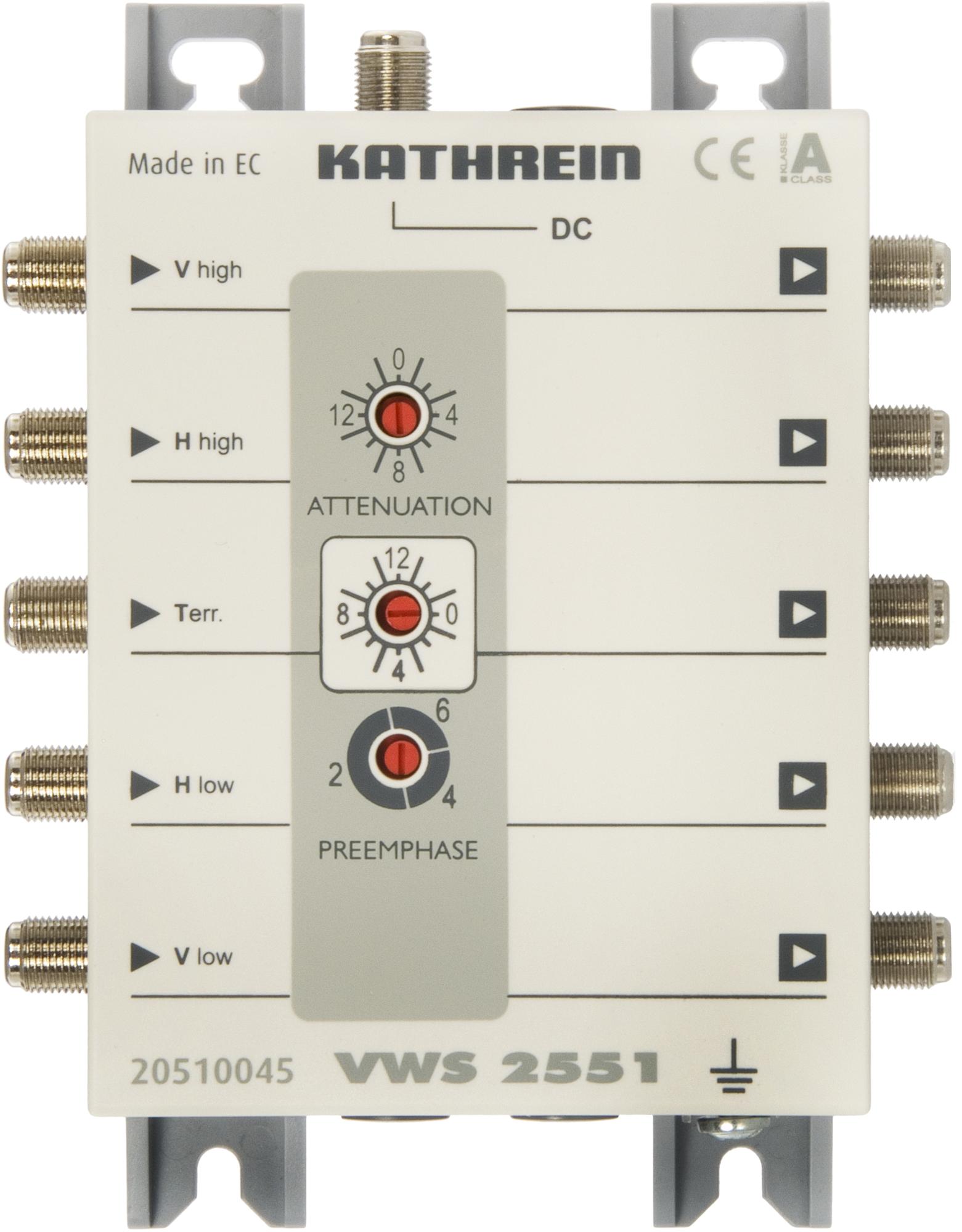

Kathrein VWS2551 Multischalter-Verteilnetzverstärker

Merkmale

• Hohe Aussteuerfestigkeit der Verstärkerzüge
• Hohe Entkopplung zwischen den Verstärkerzügen
• Durch die Verwendung einer GaAs Endstufe ist der terrestrische Verstärker für BK-Anwendung geeignet
• Schrittweise einstellbare Dämpfungssteller (1-dB-Stufung)
• für den Sat-und den terrestrischen Bereich (alle Sat-Zweige werden gleichzeitig eingestellt)
• Schrittweise einstellbare Vorentzerrung (2/4/6 dB) im Sat-Bereich (alle Sat-Zweige werden gleichzeitig eingestellt)
• ermöglicht einen optimalen Schräglagenausgleich in derKaskade
• Die Stromversorgung des VWS erfolgt durch Fernspeisung aus dem Multischalter EXR 2508/2908 über den Sat-Zweig horizontal low
• Optional ist auch eine Ortsspeisung über den DC Anschluss mit dem Netzteil NCF 18 möglich (hierbei wird nicht die Versorgung des LNB übernommen)
• Alle Sat-Verstärkerzüge sind mit einer DC-Umgehung ausgerüstet.
• Die Versorgungsspannung der Multischalter EXR 2508/2908 für die LNB wird somit durchgeschleift
• Durch Verwendung hocheffizienter DC/DC-Wandler ist der Stromverbrauch der VWS extrem gering
• Für die Innenmontage

VWS 2551

• Geeignet für den Einsatz im Kathrein-Sat-ZF-Verteilsystem
• 4 x Sat-ZF (eine Satellitenposition)
• In einem Gehäuse sind 4 x Sat und ein Verstärker für den
• terrestrischen Bereich integriert
