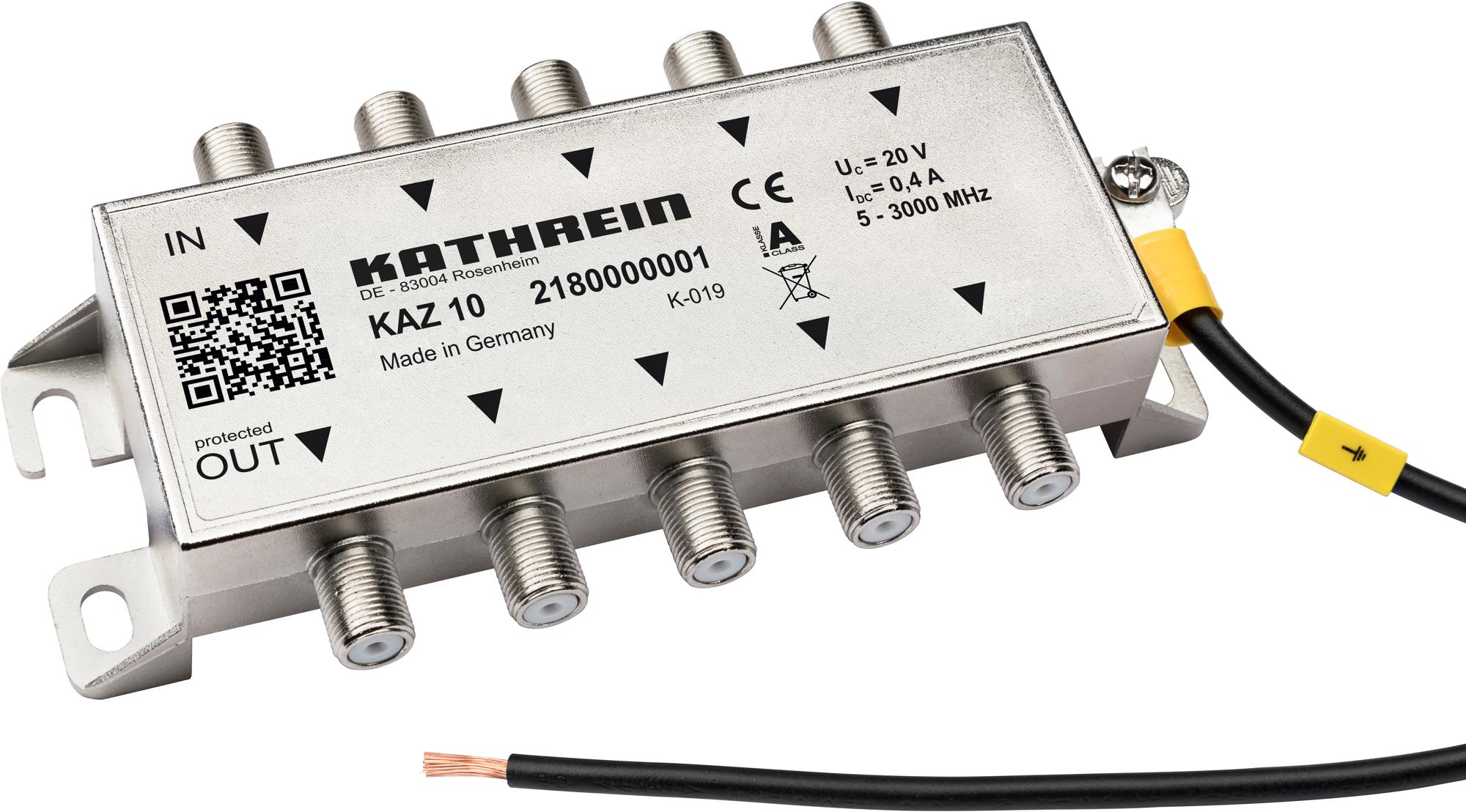

KAZ 10 Überspannungsschutz für Antennenverteiler an Hausanlagen; Innenmonatge; 5 Eingänge und 5 Ausgänge für SAT- und terrestrische Anlagen; F-Anschluss; Fernspeistauglich 400 mA; E rdungsanschluß
Merkmale:
- 5-fach Überspannungsschutz für DVB-S/S2/T/T2/C für digitale und analoge Signale / Überspannungskategorie 2
- Einsatz vor Antennenverteiler und Multischalter ( 4 x SAT & 1 x terrestrisches Antennensignal )
- Möglichst nahe am zu schützenden Objekt installieren
- Reduziert Überspannungen zwischen Innen- und Außenleiter
- Durchlass für 22-kHz, DiSEqCTM-Signale und rückkanaltauglich
- Erfüllt Anforderungen gemäß IEC 61643-21+A1+A2 2012/ DIN EN 61643-21 2013/ DIN EN 50083-2 Class A
- Montage im Gebäude; Zink-Druckgehäuse; Erdungsanschluss am Gehäuse bis 6 mm2; Impedanz: 75 Ohm
Technische Daten:
- Schirmungsklasse A
- Übertragungsbereich MHz 5 - 2400
- Durchgangsdämpfung (typ.) dB <= 1,2
- Nennimpedanz Ohm 75
- Fernspeisespannung (max.) V 20
- Fernspeisestrom (max.) A 0,4
- Zul. Umgebungstemperatur °C -25 bis +55
- Anschlüsse F-Buchsen
- Schrimungsmaß 5-1000 MHz dB >=75
- Rückflußdämpfung Eingang dB >= 18 dB ( f=40 MHz)-1,5 dB/Oktave
- Geprüfte Kategorien nach EN 61643-21 B2/C2/C3/D1
- Blitzstrom (10/350) Kategorie D1; I imp. kA Innen-/Außenleiter: 0,5 - Außenleiter/Erdanschluß: 5
- Nennableitstrom (8/20) Kategorie C2 kA Innen-/Außenleiter: 2,5 (4kV/2kA; C2); Außenleiter/Erdleiter: 10
- Schutzpegel bei Kategorie C2 V <=500
- Schutzpegel bei C3 V <=120
- Ansprechzeit ta ns <=1
- Abmessungen mm 31,5 x 145 x 71,5
- Verpackungs-Einheit/Gewicht St./kg 1 (10)/0,22 /(2,2)
