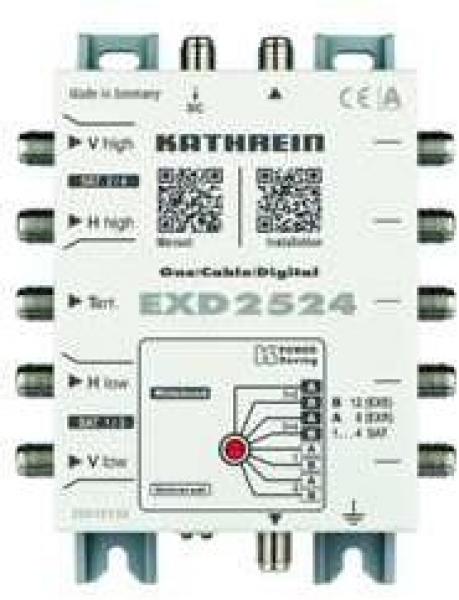

Kathrein EXD 2524 Einkabelmatrix 2x12 Userbänder :
- Kaskadierbare Twin-Multischalter: Für beide Ausgänge sind verschiedene Konfigurationen/Anzahl der Userbänder mittels Drehschalter wählbar
- Userband-Frequenzen kompatibel zu früheren Kathrein-Modellen
- Multifeed durch einfaches Zusammenschalten der Ausgänge mit dem Verteiler EBC 110
- Einkabel-Befehlssatz EN 50494 und der neue, erweiterte Befehlssatz EN 50607 (SCD 2) werden unterstützt
- Zukunftstauglich durch Wideband Technology (breitbandige Eingänge); mit Wideband-LNBs sind bis zu vier Satellitenpositionen möglich
- Die integrierte AGC (Automatic Gain Control) sorgt für einen konstanten Ausgangspegel der Sat-ZF-Signale und für mehr Reserve in der Verteilung
- Multi-Tunergeräte, wie z. B. UFS 926, können mit einer Vielzahl von Userbändern auf einer Niederführung versorgt werden
- PIN-Code: Schutz der Teilnehmerfrequenz vor Zugriff eines anderen Teilnehmers. Eine wohnungsübergreifende Installation ist dadurch möglich
- Es können bis zu acht Multischalter kaskadiert werden
- Durch das Stromsparkonzept verbraucht der Multischalter keinen Strom aus dem NCF 18, wenn kein Receiver eingeschaltet ist
- LED als Installationshilfe und zur Fehlersuche
- QR-Code für Installationsbeispiele und Gebrauchsanleitung
- Für die Innenmontage
- Konfigurierbarer Durchgangs-Multischalter zur Anlagenerweiterung für bis zu 24 (2 x 12) Userbänder
- Kathrein-Power-Saving: Sobald kein Receiver mehr aktiv ist, erfolgt eine Signalisierung an den End-Multischalter über den Stamm "vertikal low", der dann die LNB-Spannungsversorgung abschaltet
- Optionale Versorgung mit NCF 18 möglich
Technische Daten:
- Teilnehmeranschlüsse: Bis zu 2 x 8 oder 2 x 12
- Eingänge: 1 x terrestrisch/4 x Sat-ZF
- Frequenzbereich: 5-862/300-2350 Mhz
- Durchgangsdämpfung: 3/1,5 dB
- Anschlussdämpfung (terrestrisch): 11/- dB
- Ausgangspegel Sat (AGC): 94 dBµV
- Entkopplung horiz./vert.: -/30 dB
- Entkopplung Stamm: -/40 dB
- Eingangspegel Sat: 60-90 dBµV
- Zulässige Versorgungsspannung am Teilnehmer-Ausgang: 12-14 V
- Max. Stromaufnahme über den Teilnehmeranschluss: Mit Netzteil: 20 mA, ohne Netzteil: 450 mA
- Max. zulässiger Fernspeisestrom pro Stamm: 1000 mA
- Schutzklasse/Schutzart: -/IP 30
- Zulässige Umgebungstemperatur: -20°C bis +55°C
- Anschlüsse: F-Connectoren
