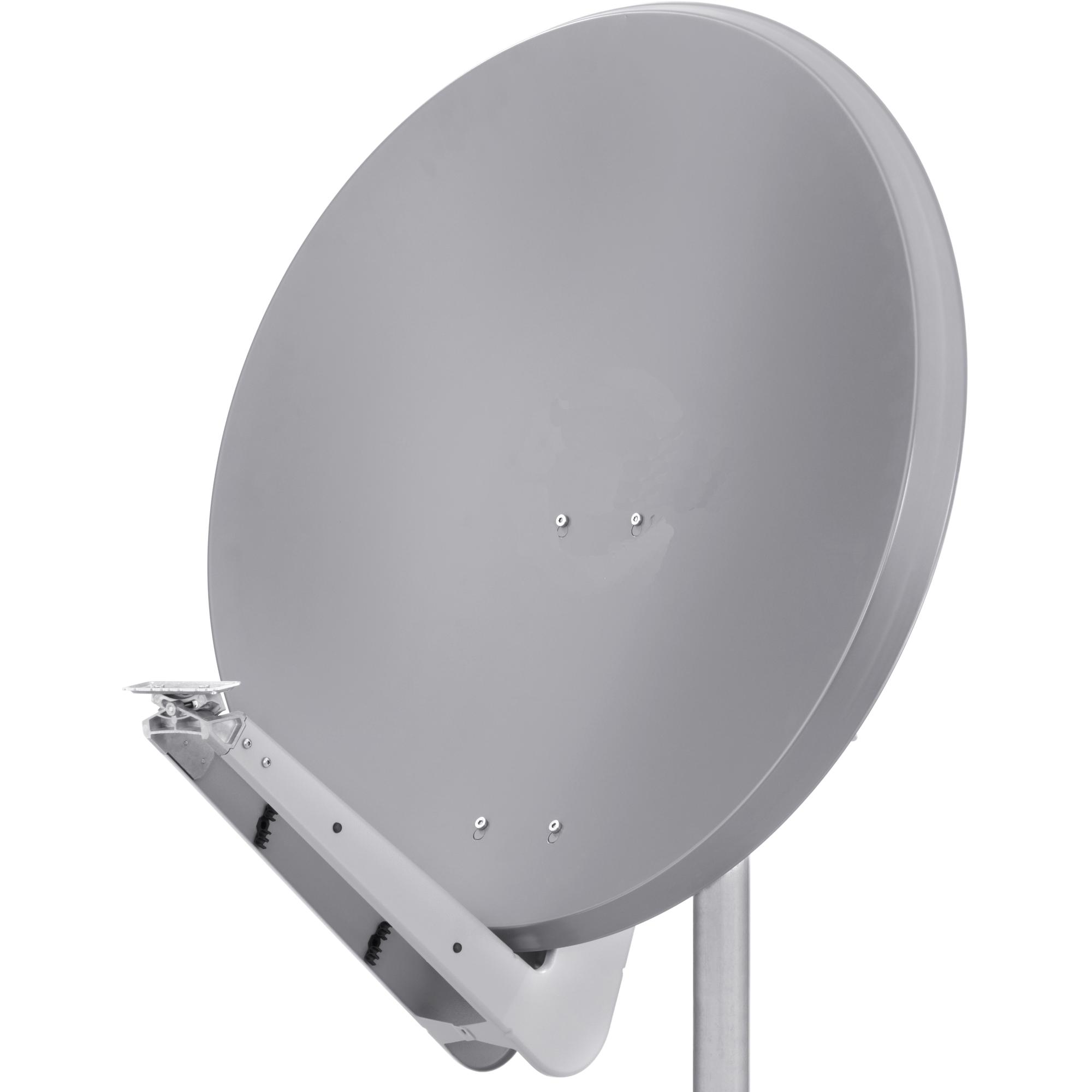

Sat-Antenne 90 cm - Graphit, ohne Logo - Alu-Refl. pulverbeschichtet - Masthalterung: 48-90 mm, Stahl verzinkt und besch. - schwenkb. Multifeed-Aufnahme
Produktmerkmale:
- Bestehend aus Reflektor, Speisesystem-Halterung und Masthalterung
- Reflektor in bewährter Aluminium-Ausführung, pulverbeschichtet
- Speisesystem-Halterung aus verzinktem Stahlblech, pulverbeschichtet
- Mastbefestigung aus Stahlblech, feuerverzinkt
- Optimale elektrische Daten bei geringsten mechanischen Abmessungen durch Offset-Speisung und schwenkbare Multifeed-Adapterplatte zur Positionierung der Speisesysteme in die für Multifeed-Empfang typischen Nebenbrennpunkte
- Farbe: Graphit, ohne Logo
- Wechselbare Multifeed-Adapterplatte im Lieferumfang enthalten
- Am Tragarm können, ohne zusätzliche Bauteile, zwei Universal-Speisesysteme zum Empfang von 3° bis 4° (ASTRA 19,2°/23,5°) oder 6° (z. B. ASTRA/EUTELSAT-HOTBIRD) auseinander liegenden Satelliten befestigt werden
- Hoher Montagekomfort: Komplett vormontiert, Reflektor mit Schlüsselloch-Befestigung, große Flügelmuttern mit Ansatzfläche für Gabelschlüssel SW17, beidseitige Elevationsskala
- Alle Verbindungselemente (Schrauben, Nieten, Scheiben, Gewindebügel M10) bestehen aus korrosionsbeständigem Edelstahl bzw. Zink-Druckguss
- Schnappkabelhalter für bis zu acht Koaxialkabel aus witterungsbeständigem Kunststoff
- Patentierte Schwenkmöglichkeit der Multifeed-Adapterplatte in stabiler, korrosionsbeständiger Aluminium-Druckgusstechnik
- Für andere Kombinationen ist zusätzlich die Multifeed-Adapterplatte ZAS 90 erforderlich
Technische Daten:
- Typ: CAS 90gr/HD ohne Logo
- Bestell-Nr.: 21610032
- Durchmesser: 90 cm
- Farbe: Graphit (ähnl. RAL 7012)
- Empfangsbereich: 10,70-12,75 GHz
- Antennengewinn bei 10,70-11,70 GHz/11,70-12,50 GHz/12,50-12,75 GHz: 38,6/39,2/39,6 dBi
- Systemgüte ²) Speisesystem mittig; UAS 177/572/584/585: 18,8/19,8 dB/K
- Systemgüte ²) Speisesystem-Abstand 3°-4°; UAS 177/572/584/585: 18,3/18,3 dB/K
- Systemgüte ²) Speisesystem-Abstand 6°; UAS 177/572/584/585: 17,9/18,7 dB/K
- Kreuzpolarisations-Entkopplung: Typ. > 27 dB
- Windlast ³): 730 N
- Max. zulässige Windgeschwindigkeit: 190 km/h
- Einstellbereich Elevation/Azimut: Vormastmontage
- Einstellbereich Multifeed-Adapterplatte: +/- 20 °
- Halbwertsbreite ¹): Typ. < 1,9 °
- Spannbereich der Mastschelle: 48-90 mm
- Gewicht ca. netto/brutto: 9,9/13,5 kg
- Abmessungen Höhe max.: 1030 mm
- Abmessungen Auslage max. (ab Mastmitte ohne Speisesystem): 880 mm
- Abmessungen Breite: 987 mm
- Verpackungsmaße: 1050 x 1050 x 230 mm
¹) Bei Bandmitte
²) G/T bei 11,3/12,5 GHz
³) Bei einem Staudruck von 800 N/m² nach EN 60728-11
| Farbe | graphit |
| Durchmesser [cm] | 90 |
