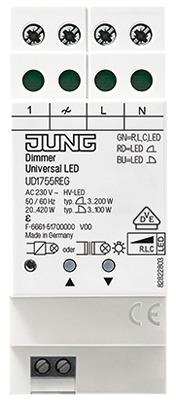

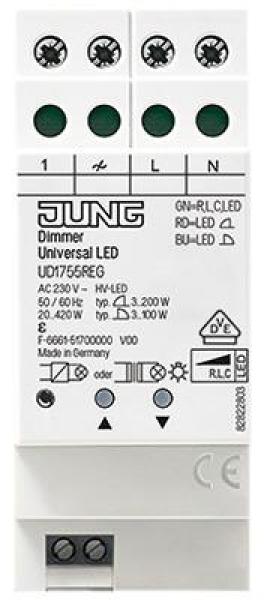

Jung UD1755REG Dimmer Universal LED, 1-kanalig

• REG-Gehäuse 2 TE

Bestimmungsgemäßer Gebrauch:

• Schalten und Dimmen von Beleuchtung
• Montage auf Hutschiene nach DIN EN 60715 in Unterverteiler
• Die Bedienung erfolgt über die Tasten, Nebenstelle 2- oder 3-Draht, Drehnebenstelle oder Taster mit Schließerkontakt

Produkteigenschaften:

• Gerät arbeitet nach dem Phasenan- oder Phasenabschnittprinzip
• Automatische oder manuelle Einstellung des zur Last passenden Dimmprinzips
• Anzeige der eingestellten Betriebsart mittels LED
• Einschalten durch lampenschonenden Softstart
• Einschalten mit zuletzt eingestellter Helligkeit oder gespeicherter Einschalthelligkeit
• Einschalthelligkeit dauerhaft speicherbar
• Minimalhelligkeit dauerhaft speicherbar
• Elektronischer Kurzschlussschutz mit dauerhafter Abschaltung spätestens nach 7 Sekunden
• Elektronischer Übertemperaturschutz
• Leistungserweiterung durch Leistungszusätze möglich
• Optionales Zubehör: Kompensationsmodul LED, Art.-Nr.: KM LED 230 U

Technische Daten:

• Nennspannung: AC 230 V ~
• Netzfrequenz: 50/60 Hz
• Standby-Leistung: ca. 0,3 W
• Verlustleistung: ca. 2 W
• Umgebungstemperatur: ?5 ... +45 °C

Anschlussleistung bei 25 °C:

• Glühlampen: 20 ... 420 W
• HV-Halogenlampen: 20 ... 420 W
• Elektronische Trafos: 20 ... 420 W
• Elektronische Trafos mit NV-LED: 20 ... 100 W
• Induktive Trafos: 20 ... 420 VA
• Induktive Trafos mit NV-LED: 20 ... 100 VA
• HV-LED-Lampen dimmbar: typ. 3 ... 100 W
• Kompaktleuchtstofflampen dimmbar: typ. 3 ... 100 W

Bei Einstellung "LED-Phasenabschnitt" verdoppelt sich die maximale Anschlussleistung für HV-LED-Lampen und elektronische Trafos mit NV-LED.

• Ohmsch-kapazitiv: 20 ... 420 W
• Kapazitiv-induktiv: nicht zulässig
• Ohmsch-induktiv: 20 ... 420 VA
• Ohmsch und HV-LED: typ. 3 ... 100 W
• Ohmsch und Kompaktleuchtstoffl.: typ. 3 ... 100 W
• Leistungszusätze: siehe Anleitung Leistungszusatz
• Anschluss: Schraubklemmen
• eindrähtig: 1 x 0,75 ... 4,0 mm²; 2 x 0,75 ... 2,5 mm²
• feindrähtig ohne Aderendhülse: 1 x 0,75 ... 4,0 mm²; 2 x 0,75 ... 2,5 mm²
• feindrähtig mit Aderendhülse: 1 x 0,5 ... 2,5 mm²; Anzahl Nebenstellen
• Nebenstelle 2-Draht Art.-Nr.: 1720 NE: unbegrenzt
• Nebenstelle 3-Draht Art.-Nr.: 1723 NE: 5
• Drehnebenstelle 3-Draht Art.-Nr.: 1733 DNE: 5
• unbeleuchtete Installationstaster: unbegrenzt
• Gesamtlänge Nebenstellenleitung: max. 100 m
• Gesamtlänge Lastleitung: max. 100 m
• Einbaubreite: 36 mm (2 TE)
