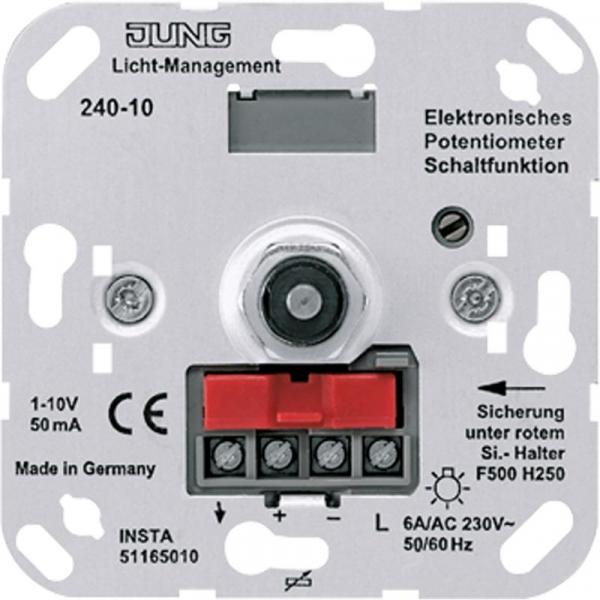

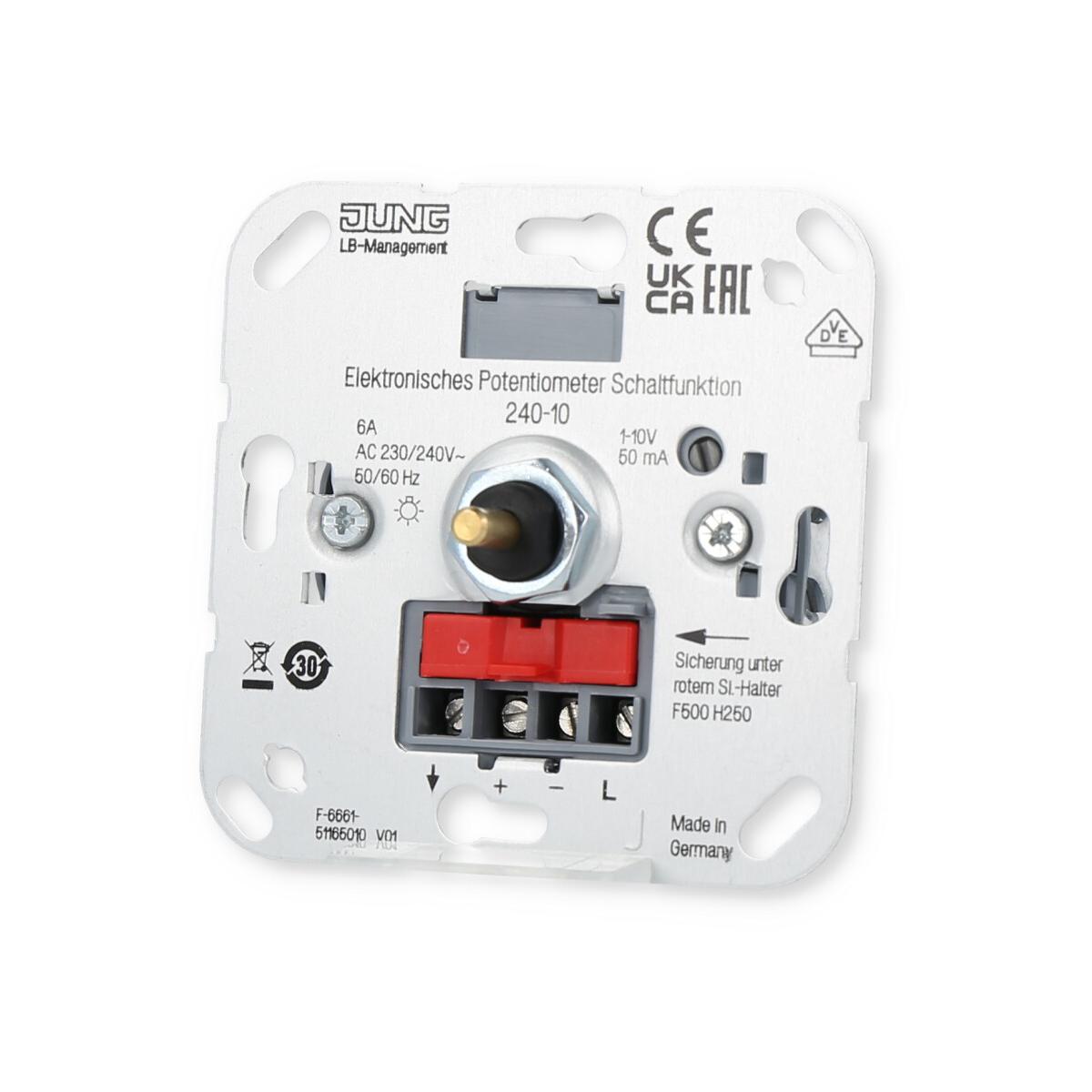

Elektronisches Potentiometer
zur Regelung von EVGs (für LS-Lampen) und/oder elektronischen Trafos mit 1 ? 10 V Steuereingang
Schaltleistung des Netzschalters:
AC 230 V ~ 50/60 Hz, max. 6 A bei ohmscher Belastung
Bestimmungsgemäßer Gebrauch
Schalten und Helligkeitseinstellung für Lampen mit Betriebsgeräten mit 1-10 V Schnittstelle
Montage in Gerätedose nach DIN 49073
Produkteigenschaften
Potentiometer mit Schaltfunktion zum direkten Schalten von ohmschen oder induktiven Lasten
Potentiometer mit Tastfunktion nur in Verbindung mit Stromstoßschalter
Grundhelligkeit einstellbar
Beim Potentiometer mit Tastfunktion ist das Schalten über Nebenstellen möglich
Schutz der 1-10 V Schnittstelle bei Falschanschluss durch integrierte Feinsicherung
Prüfzeichen: VDE
Abdeckungen:
Serie AS / A: Art.-Nrn.:A1540..
Serie CD: Art.-Nrn.:CD1540..
Serie SL: Art.-Nrn.: SL 1540 ..
Serie LS : Art.-Nrn.:LS1940.., .. 1940 ..
Technische Daten
Steuerspannung: 0,7 ... 12 V
Steuerstrom: max. 50 mA
Sicherung, Typ: F 0,5 A H 250 V
Anschluss: Schraubklemmen
max. klemmbarer Leitungsquerschnitt: 2 x 2,5 mm2oder1 x 4 mm2
Steuerleitung: Typ, Querschnitt und Verlegung gemäß VDE-Bestimmungen für 250 V-Leitungen (Steuerspannung basisisoliert).
Steuerleitung und Lastleitung dürfen in einer gemeinsamen Leitung z.B. NYM J 5 x 1,5 mm2verlegt werden.
Prüfzeichen: VDE
