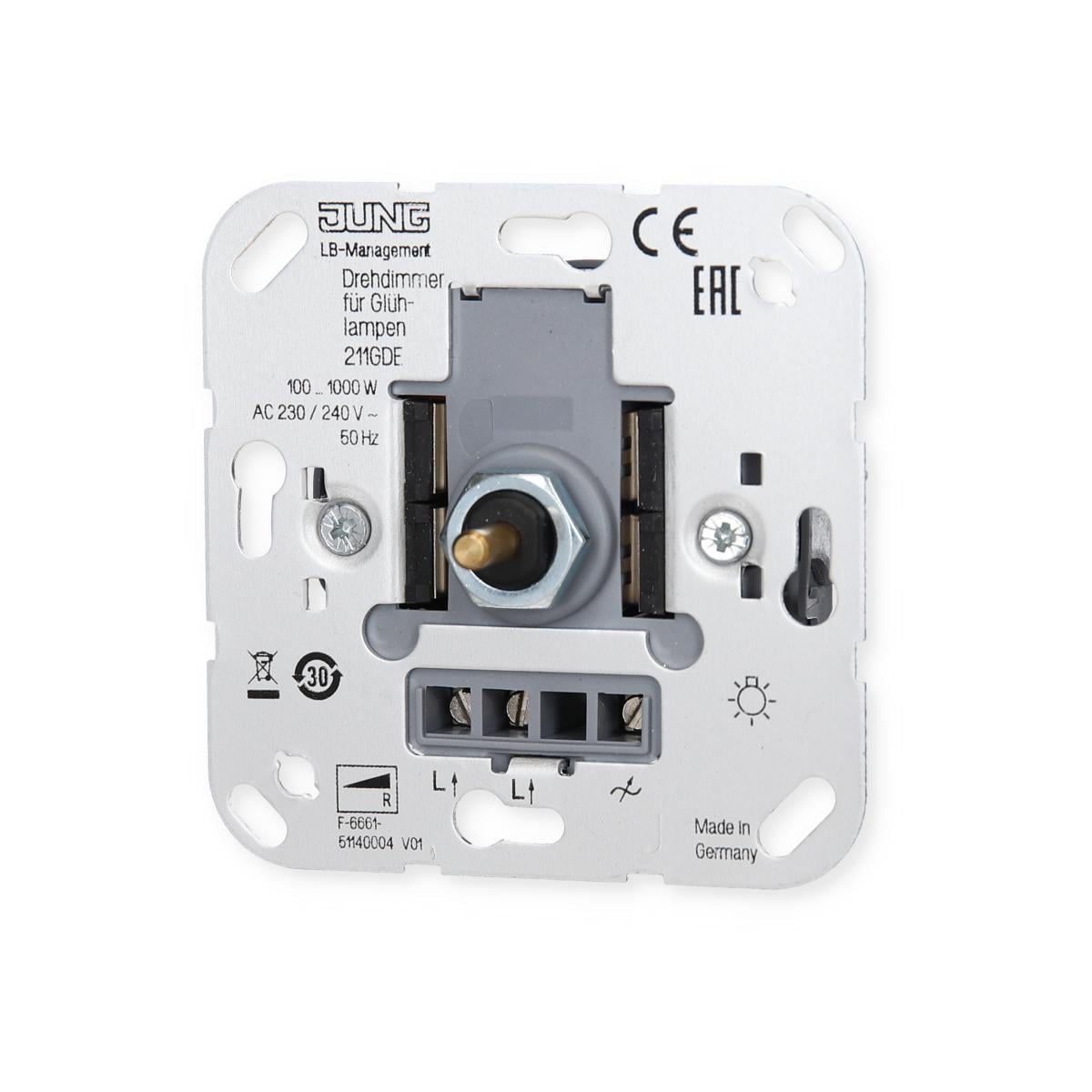

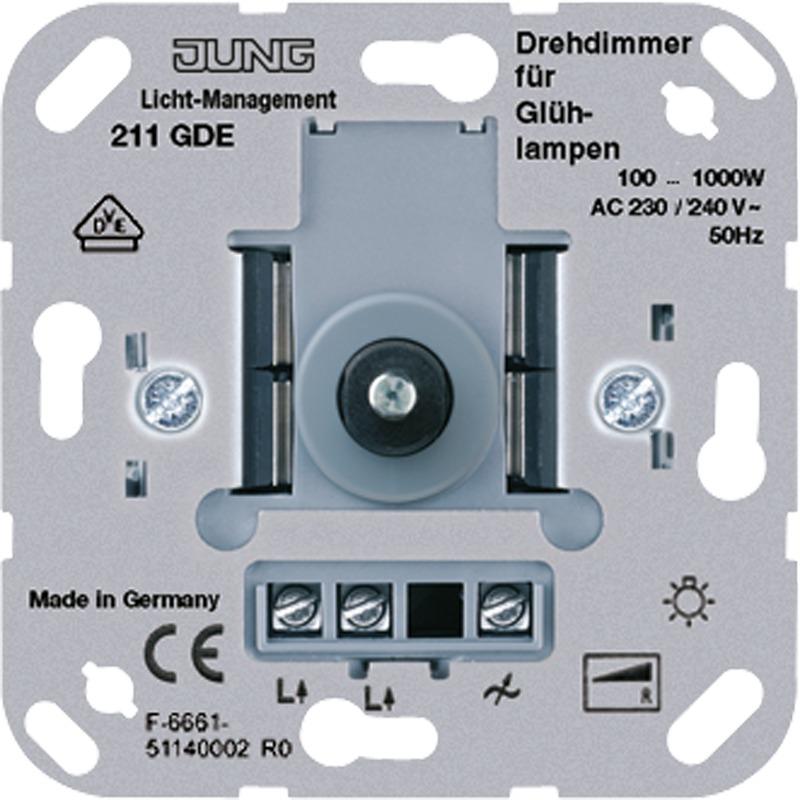

Drehdimmer
mit Druck-Wechselschalter
Bestimmungsgemäßer Gebrauch
Schalten und Dimmen von Glühlampen und HV-Halogenlampen
Montage in Gerätedose nach DIN 49073
Geeignet für Mischbetrieb bis zur angegebenen Gesamtleistung
Produkteigenschaften
Dimmprinzip Phasenabschnitt
Elektronischer Kurzschlussschutz mit dauerhafter Abschaltung spätestens nach 7 Sekunden
Elektronischer Übertemperaturschutz
Wechselschaltung in Kombination mit Wechselschalter möglich
Leistungszusätze (nur für 230-V-Glühlampen bzw. 230-V-Halogenlampen):
Art.-Nr.:246EB: max. 10; Last muss zwischen Dimmer und Leistungszusatz "aufgeteilt" werden!
Abdeckungen:
Serie AS / A: Art.-Nrn.:A1540..
Serie CD: Art.-Nrn.:CD1540..
Serie SL: Art.-Nrn.: SL 1540 ..
Serie LS : Art.-Nrn.:LS1940.., .. 1940 ..
Je nach Montageart muss die max. Anschlussleistung reduziert werden:
? 10 % pro 5 °C Überschreitung der Umgebungstemperatur 25 °C
? 15 % für Einbau in Holz-, Gipskarton- oder Hohlwand
? 20 % für Einbau in Mehrfachkombinationen
Technische Daten
Nennspannung: AC 230/240 V ~, 50 Hz
Anschlussleistung: 100 ... 1000 W
Dimmprinzip: Phasenabschnitt
Lastarten: 230/240-V-Glühlampen
230/240-V-Halogenlampen
Mischlasten der spezifizierten Lastarten.
Anschluss: Schraubklemmen
max. klemmbarer Leitungsquerschnitt: 2 x 2,5 mm2oder1 x 4 mm2
Prüfzeichen: VDE
