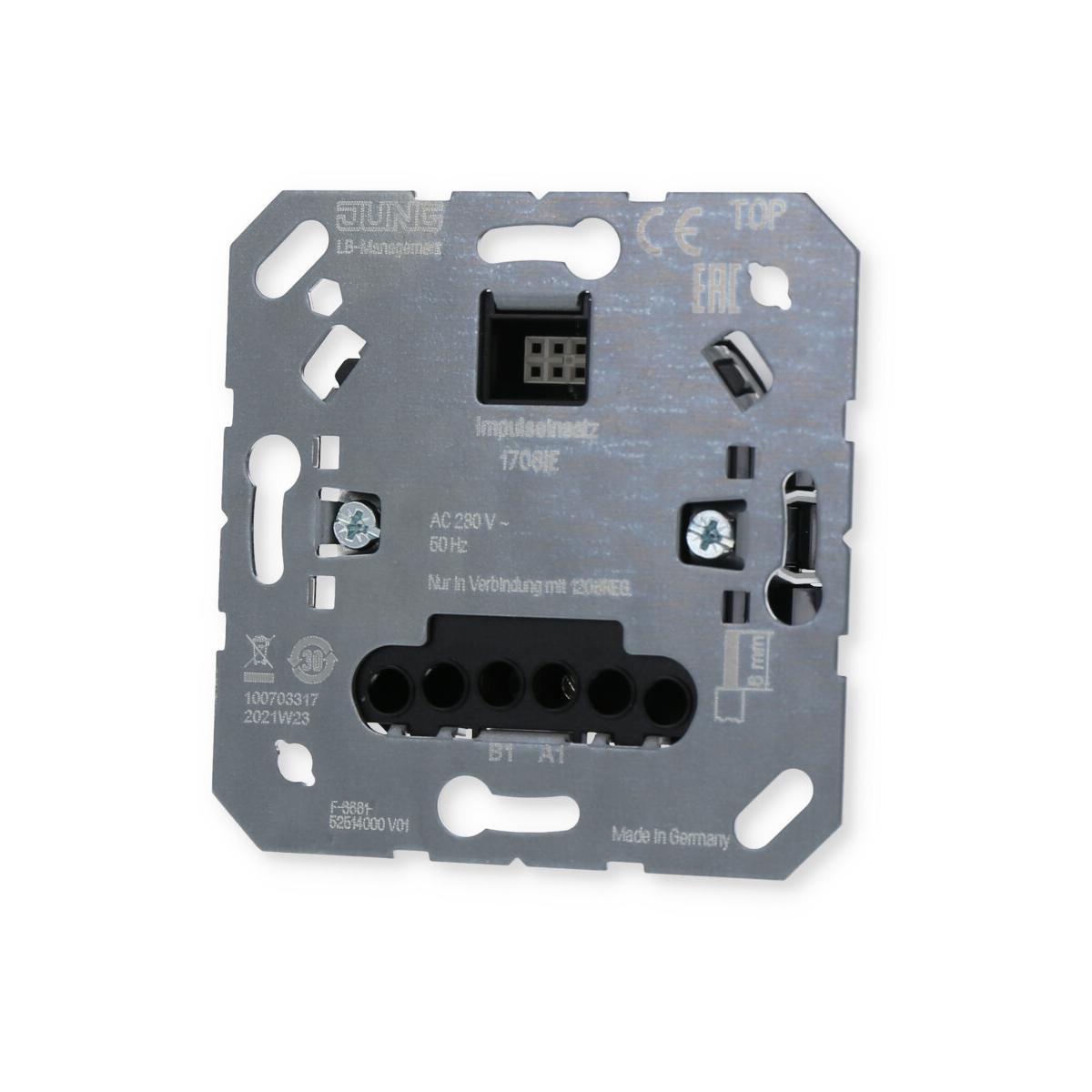

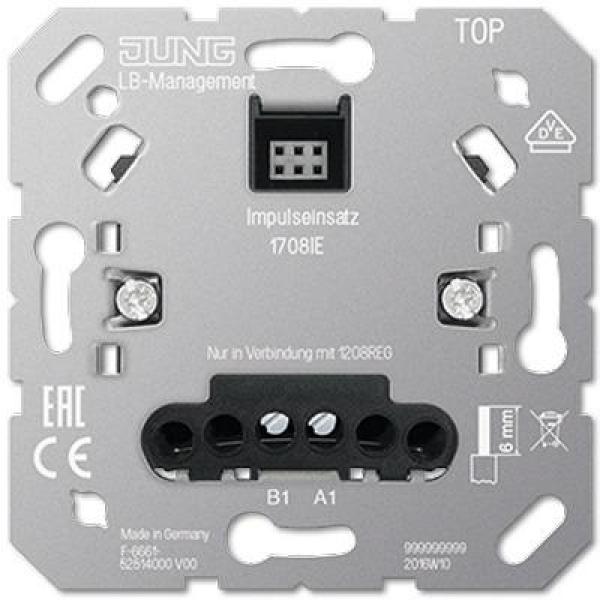

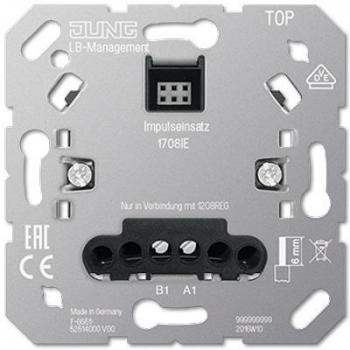

Jung 1708IE Impulseinsatz

• für Aufsätze Art.-Nrn.: ..1700.., ..1700 P.., ..17180.., ..17280.., ..17181.., ..17281.., DWPM 17360..

Bestimmungsgemäßer Gebrauch:

• Manuelles oder automatisches Einschalten des Treppenhaus-Automaten Art.-Nr. 1208 REG
• Betrieb mit geeignetem Aufsatz aus dem LB-Management
• Montage in Gerätedose nach DIN 49073

Produkteigenschaften:

• Manuelles Schalten in Kombination mit Steuertaste Standard Art.-Nrn.: ..1700.., ..1700 P..
• Automatisches Schalten in Kombination mit Automatikschaltern aus dem LB-Management
• Betrieb in 3- oder 4-Leiter-Schaltung
• Einsatz in 2-Draht Technik ausgeführt

Technische Daten:

• Nennspannung: AC 230 V ~
• Netzfrequenz: 50 Hz
• Leistungsaufnahme: 0,25 ... 0,45 W
• Stromaufnahme: ca. 2,8 mA
• Umgebungstemperatur: ?5 ... +45 °C
• Impulsdauer: ca. 60 ms
• Impulspause: ca. 8 s

Anschluss: Schraubklemmen:

• eindrähtig: 1 x 0,5 ... 4,0 mm², 2 x 0,5 ... 2,5 mm²
• feindrähtig ohne Aderendhülse: 1 x 0,5 ... 4,0 mm², 2 x 0,5 ... 2,5 mm²
• feindrähtig mit Aderendhülse: 1 x 0,5 ... 4,0 mm², 2 x 0,5 ... 1,5 mm²
