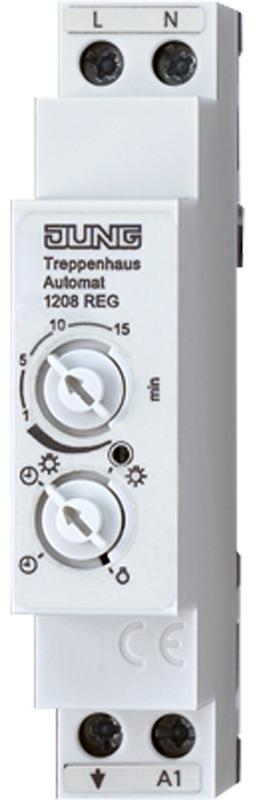

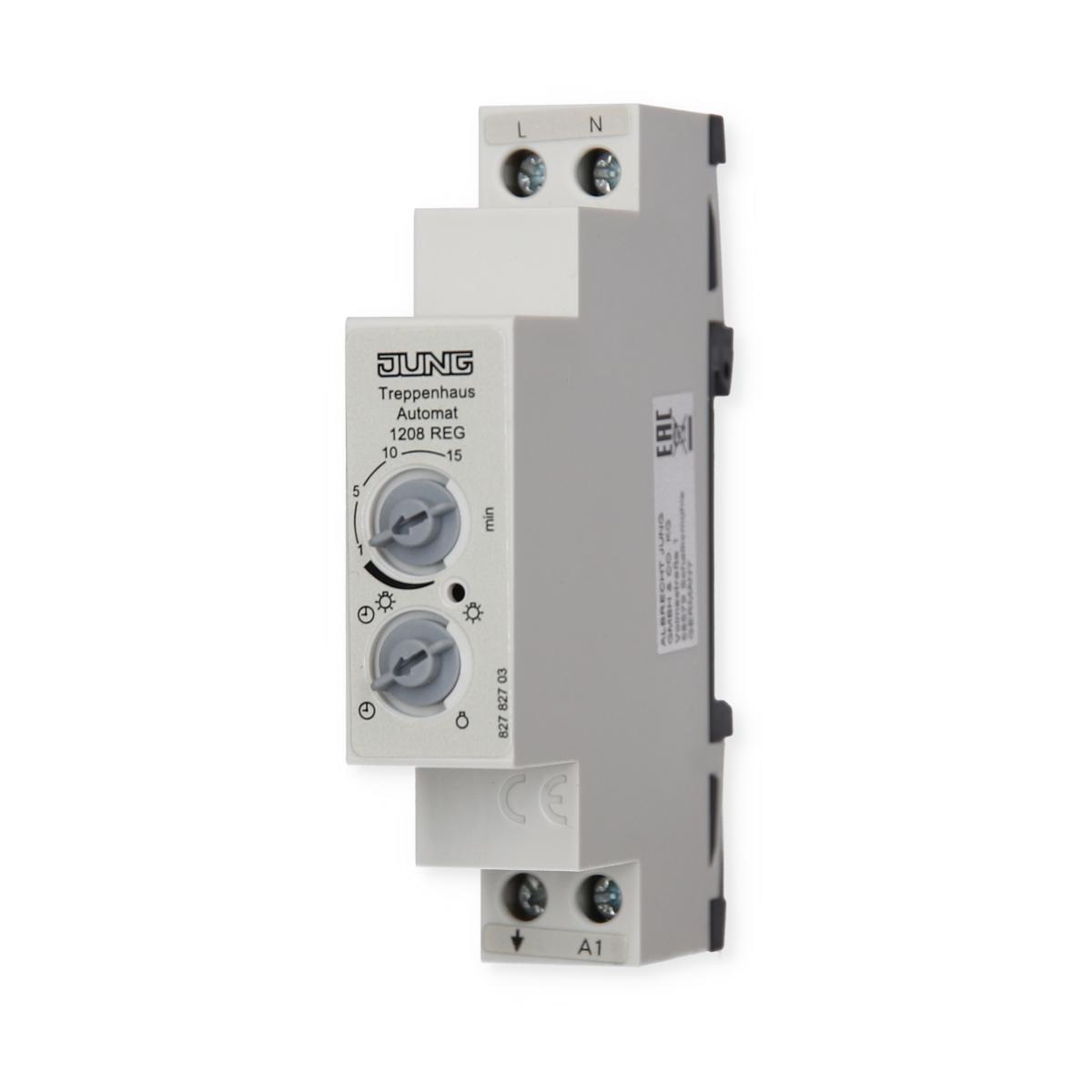

Treppenhaus-Automat
Bestimmungsgemäßer Gebrauch
Manuelles oder automatisches Schalten von Licht in Treppenhäusern
Einbau in Unterverteiler auf Hutschiene nach DIN EN 60715
Einschalten mittels Impuls-Einsatz oder Installationstastern
Produkteigenschaften:
- Einstellbare Ausschaltverzögerung
- Elektronischer Überlastschutz für den Steuereingang
- Vier verschiedene Betriebsarten einstellbar:
- Automatikfunktion ohne Ausschaltvorwarnung
- Automatikfunktion mit Ausschaltvorwarnung
- Licht dauerhaft eingeschaltet
- Licht dauerhaft ausgeschaltet
Um einenTreppenhaus-Automatik-Schalterzusammenzustellen, benötigen Sie folgende Komponenten:
Impulsgeber
Automatik-Schalter Standard bzw. Universal
Treppenhaus-Automat
Bestehende 3- bzw. 4-Leiter-Treppenhausschaltungen können so auf Automatik-Schalter umgerüstet werden.
An den Treppenhaus-Automaten können bis zu 16 Impulsgeber angeschlossen werden. Nur die Kombination Impulsgeber Art.-Nr.:1208UImit Treppenhaus-Automat Art.-Nr.:1208REGist zulässig.
Technische Daten:
- Nennspannung: AC 230 V~, 50 Hz
- Leistungsaufnahme: ca. 1W
- Strombelastung des Steuereingangs: max.40mA
- Einbaubreite: 18 mm (1 TE)
- Betriebstemperatur: +5 ... +45 °C
- Schaltleistung: 16 A / AC250 V~
- Glühlampen: 2300 W
- HV-Halogenlampen: 2300 W
- Leuchtstofflampen
- parallelkompensiert: 920W
- unkompensiert: 1200VA
- Duo-Schaltung: 2300 W
- Tronic-Trafos: 1500W
- Induktive Trafos: 1000 VA
- EVG: typabhängig
- Mindestlast: 100mA
- EinschaltdauerED: 100 %
- Funkentstörung: gemäß EN 55 014
- Gesamtlänge Steuerleitung: max. 100 m
- Anschluss: Schraubklemmen
- max. klemmbarer Leitungsquerschnitt: 2 x 2,5 mm2oder1 x 4 mm2
- Nachlaufzeit: ca. 10 s ... 15 min
- Toleranz Nachlaufzeit: ±20%
- max. Anzahl Impulsgeber: 16
- Betriebsarten: AUS
- AUTOMATIK ohne Vorwarnung
- AUTOMATIK mit Vorwarnung
- EIN
- Prüfzeichen: VDE
