Highlights
- Zuverlässige optische Abstandsmessung: Hohe Reichweite bis zu 10 m.
- Vielseitige Ausgänge: Zwei Schaltausgänge, einer als Analogausgang programmierbar.
- Anpassungsfähigkeit: Skalierbarer Messbereich und einstellbare Fensterfunktion.
- Praktische Anwendung: Ideal für Applikationen mit Hintergrundausblendung.
Beschreibung

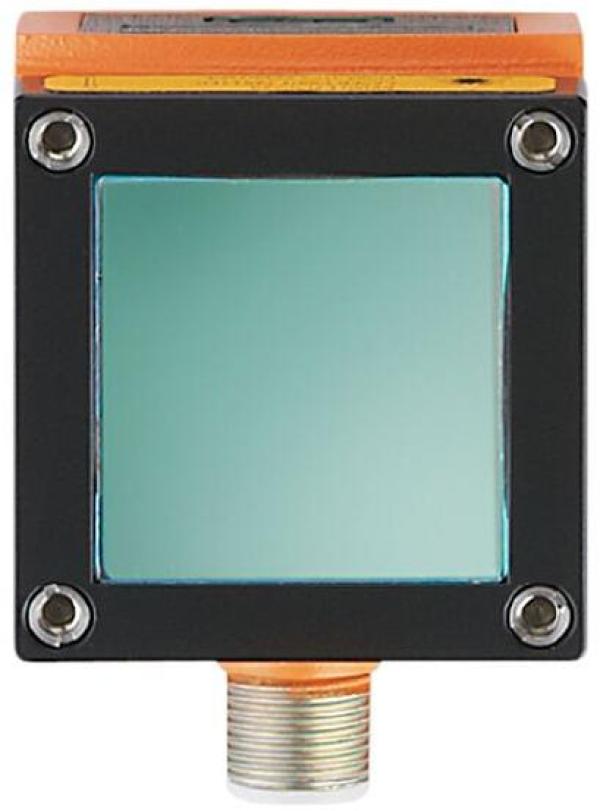

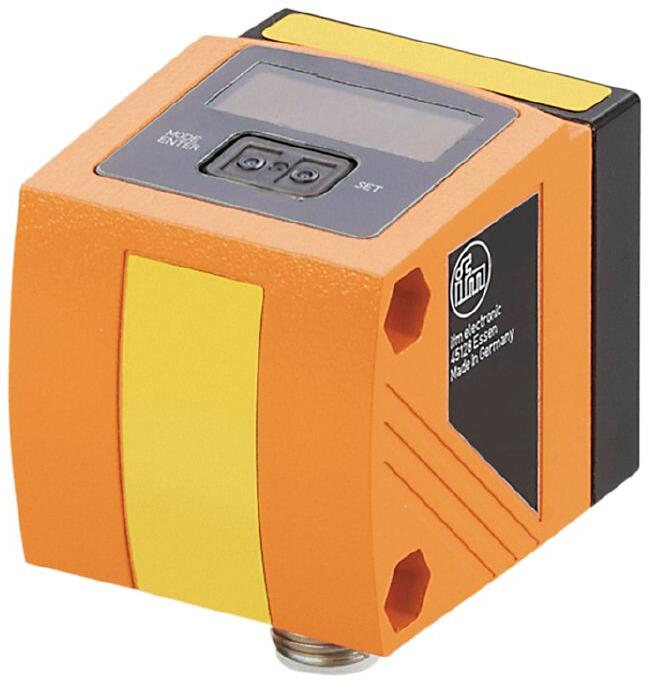

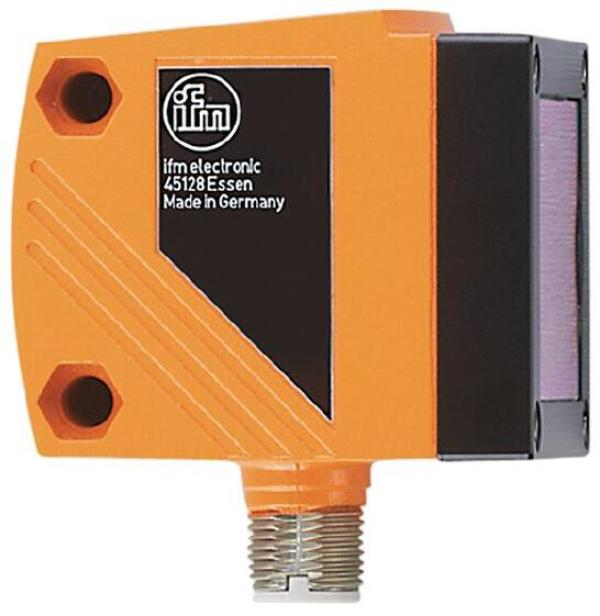

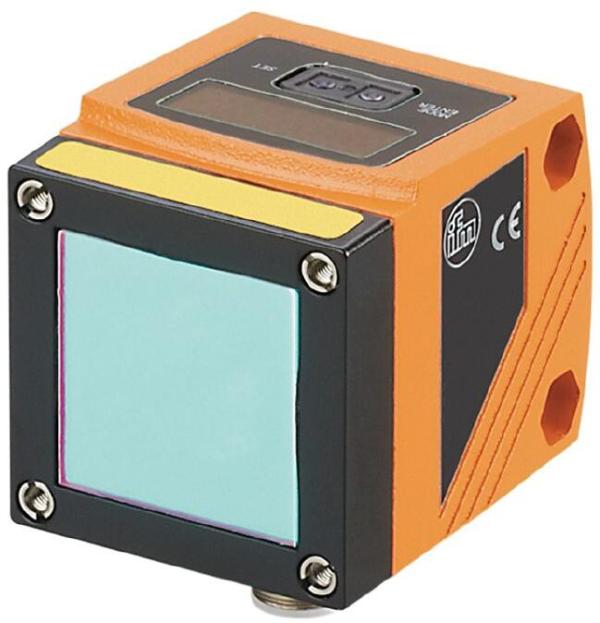

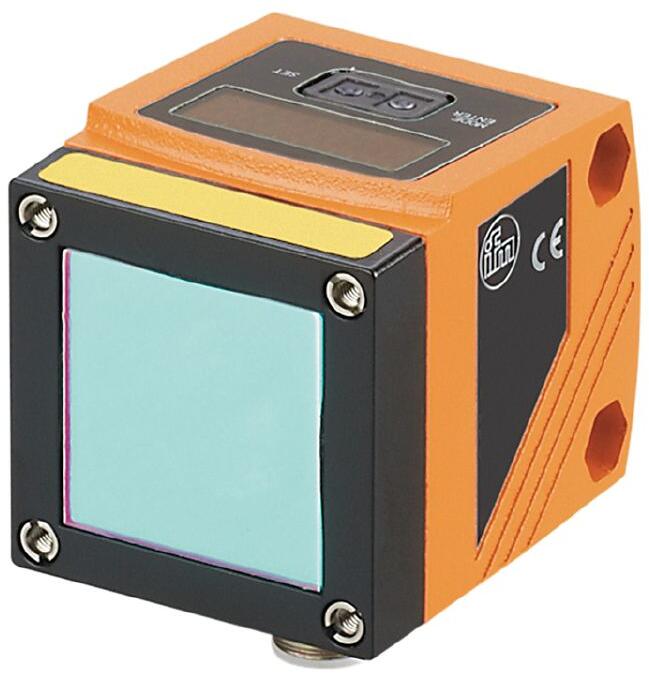

Der innovative Laser-Sensor bietet eine zuverlässige optische Abstandsmessung mit einer beeindruckenden Reichweite von bis zu 10 Metern. Die vielseitigen Schaltausgänge, darunter ein programmierbarer Analogausgang, ermöglichen eine individuelle Anpassung für diverse messbezogene Applikationen. Geeignet für Anwendungen mit Hintergrundausblendung liefert der Sensor präzise Ergebnisse, selbst bei komplexen Bedingungen. Die robusten technischen Spezifikationen und die praktische Bauform des quadratischen Gehäuses runden die Einsatzmöglichkeiten in verschiedenen Bereichen optimal ab.
Produktmerkmale
- Laserschutzklasse 2.
- Quadratisches Gehäuse.
- Skalierbarer Messbereich mit einstellbarer Fensterfunktion.
Technische Daten
- Betriebsspannung [V]: 18...30 DC ("supply class 2" gemäß cULus).
- Stromaufnahme [mA]: < 150.
- Schutzklasse: III.
- Verpolungsschutz: ja.
- Typ. Lebensdauer [h]: 50000.
- Anzahl der Ein- und Ausgänge: 2 digitale Ausgänge; 1 analoger Ausgang.
- Gesamtzahl Ausgänge: 2.
- Elektrische Ausführung: PNP.
- Ausgangsfunktion: Schließer / Öffner (parametrierbar).
- Strombelastbarkeit je Ausgang [mA]: 200.
- Analogausgang Strom [mA]: 4...20 (IEC 61131-2).
- Max. Bürde [?]: 250.
- Analogausgang Spannung [V]: 0...10 (IEC 61131-2).
- Min. Lastwiderstand [?]: 5000.
- Kurzschlussschutz: ja (getaktet).
- Überlastfest: ja.
- Max. Lichtfleckbreite [mm]: 15 bei 10 m.
- Max. Lichtfleckhöhe [mm]: 15 bei 10 m.
- Hintergrundausblendung [m]: 0...19.
- Messbereich [m]: 0,2...10 (weißes Papier 200 x 200 mm 90 % Remission).
- Messfrequenz [Hz]: 1...50.
- IO-Link: COM2 (38,4 kBaud); IO-Link Revision: 1.1; SDCI-Norm: IEC 61131-9.
- Prozessdaten analog: 2.
- Prozessdaten binär: 3.
- Min. Prozesszykluszeit [ms]: 6.
- Betriebsart DeviceID: default 806.
- Umgebungstemperatur [°C]: -10...60.
- Schutzart: IP 67.
- EMV: EN 60947-5-2.
- Laserschutzhinweis: Leistung: ? 4 mW; Wellenlänge: 650 nm; Puls: 1,3 ns.
- MTTF [Jahre]: 182.
Maße & Gewicht
- Abmessungen [mm]: 59 x 42 x 52.
- Gewicht [g]: 243,5.
