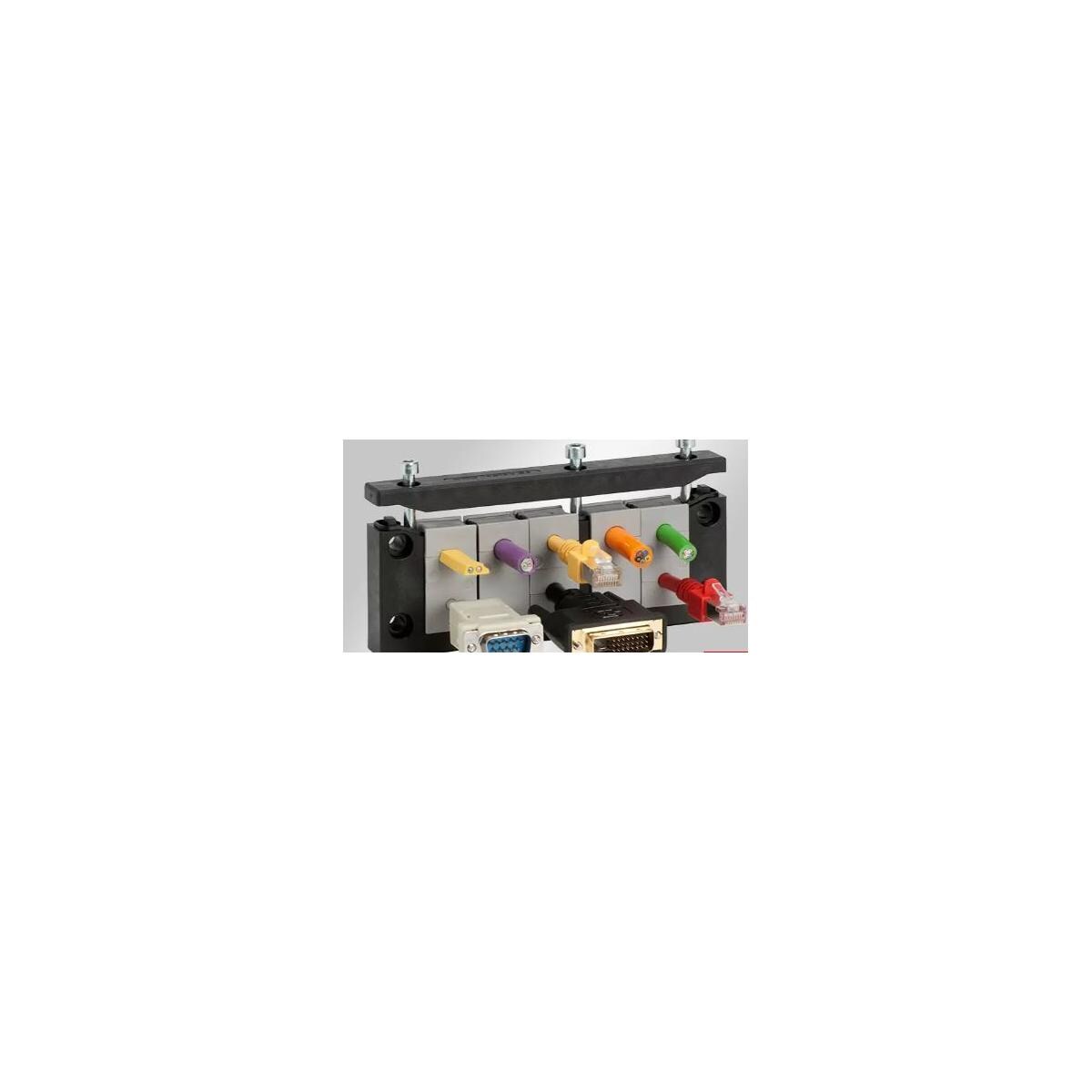

Teilbare Kabeleinführung für Leitungen mit Stecker. Abhängig von der Baugrösse können Leitungen von 1 bis 16 mm (Einfachtüllen KT 1 - 15) bzw. 16 bis 35 mm (Einfachtüllen KT 16 - 34) Durchmesser eingeführt, mit IP66 / UL Type 12/4X* abgedichtet und zugleich nach EN 62444 zugentlastet werden.
Die Kabeltüllen werden während der Montage automatisch im Rahmen fixiert. Nach vollständiger Bestückung wird der Abschlussdeckel aufgeschraubt.
Die Kabeleinführung KEL-ER passt auf Standardausbrüche für 10-, 16- und 24-polige schwere Steckverbinder. Für die Ausbruchbreite kann aber anstatt 36 mm auch bis zu 46 mm gewählt werden. So können auch Leitungen mit grösseren konfektionierten Steckverbindern eingeführt werden. Die Baugrösse KEL-ER-B setzt auf Ausbrüche 46 × 46 mm (z.B. für Regler, Zähler) auf.
Die einreihige Kabeleinführung KEL-ER-E zeichnet sich durch die Platz sparende Bauform aus und ist somit ideal bei beengten Platzverhältnissen und Leitungen mit flache Steckverbinder (z.B. Sub-D).
Durch die eingespritzte Dichtung und die Verwendung von Einfachtüllen erreicht die KEL-ER Reihe die Schutzarten IP66. Eine zusätzliche Flachdichtung für die Wandmontage ist im Lieferumfang enthalten.
- Für max. Anzahl Leitungen10
- Max. Kabeldurchmesser16 mm
- Länge147 mm
- Breite58 mm
- Höhe17 mm
- Aufbauhöhe17 mm
- Ausbruchgrösse112 × 36 mm
- Anzahl Schraublöcher4
- Durchmesser Schraublöcher5.8 mm
- Material SchraubenEdelstahl V2A
- Bestückbar mit Tüllen10 x KT klein
