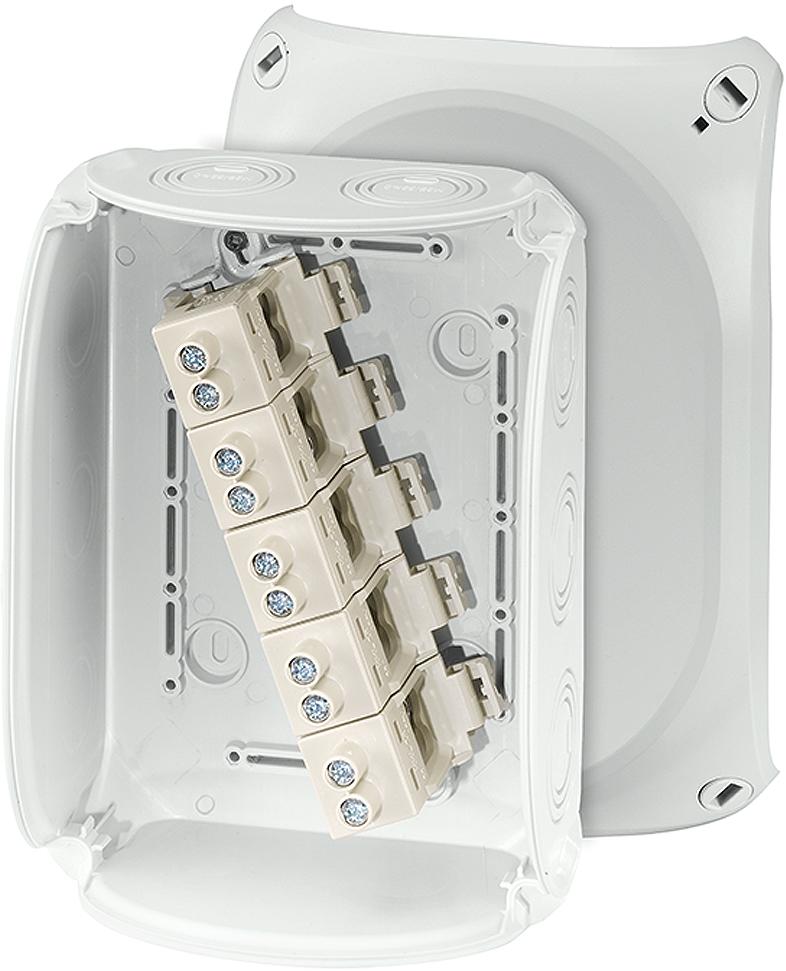

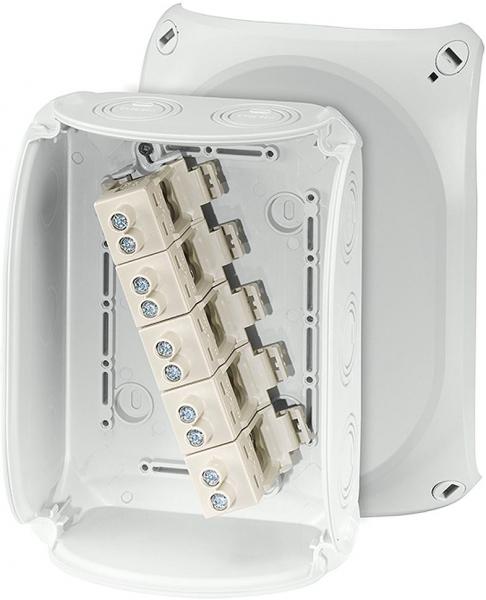

Kabelabzweigkasten aus hochwertigem Thermoplast für die ungeschützte Installation im Freien oder Aufputz-Anwendungen in Gebäuden. Beständig gegen Witterungseinflüsse wie UV-Belastung durch Sonneneinstrahlung, geschützt gegen Regenwasser, temperaturbeständig und schlagfest. Deckelbefestigung über Schnellverschlüsse. Mit Außenlaschen zur Befestigung. Seewasserbeständig, für Offshore-Anwendungen. Mit Zulassung für die Installation auf Schiffen. Klemme mit 2 Klemmstellen je Pol bis 10 mm², 5-polig. Kabeleinführung über metrische Vorprägungen in Gehäusewänden und Boden.
- 10-16 mm², Cu 3~
- Klemme mit 2 Klemmstellen je Pol
- 5-polig je Pol 6 x 6 mm² sol/ f*, 6 x 10 mm² sol/ f*, 4 x 16 mm² s/ f*, 4 x 25 mm² s/ f*, 2 x 35 mm² s/ f*
- f* = mit gasdicht verpresster Aderendhülse
- mit zwei Kabeleinführungen M32 im Boden
- Kabeleinführungen über Vorprägungen, AKM gesondert bestellen (siehe Leitungseinführungssysteme LES)
- "wetterfest" beständig gegen Witterungseinflüsse (UV-Belastung durch Sonneneinstrahlung, geschützt gegen Regenwasser, temperaturbeständig, schlagfest usw.)
- seewasserbeständig
- "offshore Anwendungen"
- Deckelverschlüsse ohne Zubehör plombierbar
- Außenlaschen für die Wandbefestigung beigefügt
- Farbton: grau, RAL 7035
Technische Daten:
- Bemessungsisolationsspannung Ui = 690 V a.c./d.c.
- Bemessungsstrom: 102 A
- Werkstoff: PC (Polycarbonat) mit GFS
- Schutzart: IP 66 / IP 67 / IP 69
- IP 67, zeitweiliges Untertauchen bis 1 Meter, max. 15 Minuten
- IP 69, Wasserdruck max. 100 bar, Wassertemperatur max. 80 °C, Entfernung ? 0,15 m

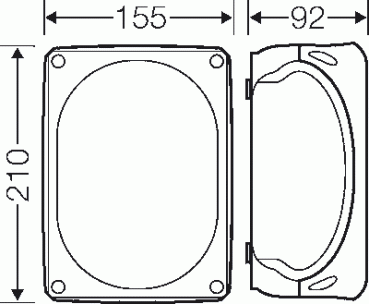

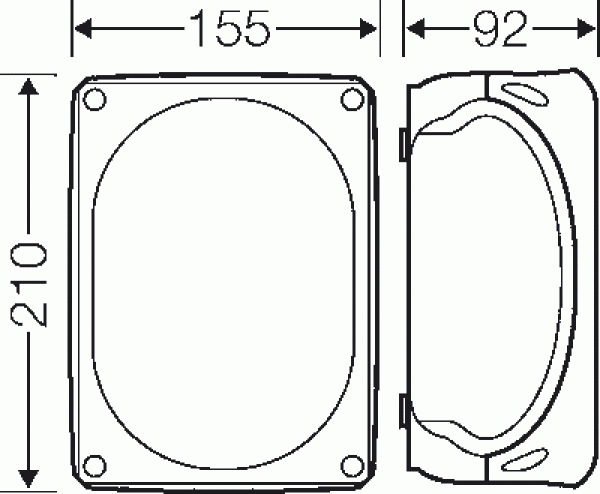

- Breite 210 mm
- Höhe 155 mm
- Tiefe 92 mm
- Gewicht 0,704 kg
- Anzugsdrehmoment Klemme: 3,0 Nm
- nach Norm IEC 60670-22
- nach Norm DNV GL - Zertifikat-Nr.: TAE00000EE
- Russian Maritime Register of Shipping, die Verwendung ist unter der technischen Dokumentation-Nr. 250-A-1180-108795 genehmigt
| Produkttyp | Kabelabzweigkasten |
| Farbe | grau |
| Ausführung | Mit Klemme |
| Schutzart | IP66/IP67 |
| Menge [Stck] | 1 |
