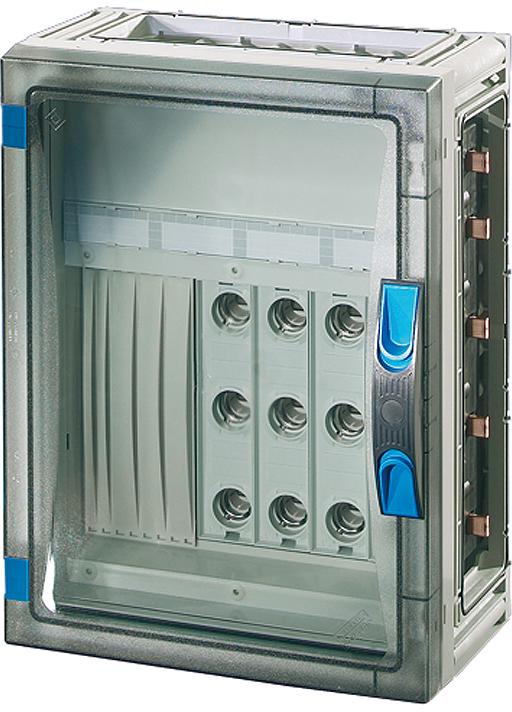

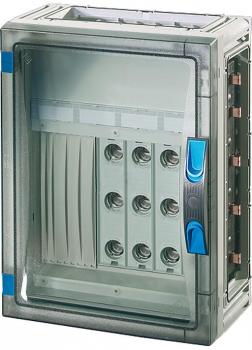

Hensel FP 3235 Sammelschienengehäuse mit Sicherungsgeräten (FP3235)

• 4 x Reitersicherungssockel 63 A, 3-polig
• Bemessungsstrom der Sammelschiene 250 A
• für D02-Sicherungseinsätze, E 18, Passhülsensystem
• Zuleitungsklemmen: 4-35 mm², Cu, runde Leiter
• Abgangsklemmen: 1,5-16 mm², Cu, sol (rund)
• PE- und N-Klemmen: je 6 x 1,5-16 mm², Cu, runde Leiter
• N-Leiter mit gleicher Stromtragfähigkeit wie die Außenleiter
• Türverschluss mit Handbetätigung
• Türverschluss plombierbar
• Gehäusegröße 2
• Gehäuseverbinder: 4 Stück
• um Schutzklasse II und Schutzart IP 66 zu erreichen: Verschlussplatten-Sets, einzelne Verschlussplatten und Anbauflansche separat bestellen
• Werkstoff: PC (Polycarbonat)
• Schutzklasse: II
• Farbton: grau, RAL 7035

Technische Daten:

• Bemessungsspannung des Gerätes Un = 400 V a.c.
• Bemessungsstrom des Gerätes 63 A
• Bemessungsstrom eines Stromkreises Inc = 50,4 A
• zum Nachweis der Erwärmung nach DIN EN 61439-1, Abs. 10.10.4
• Anzahl der Stromkreise 4
• Bemessungskurzzeitstromfestigkeit Icw = 13 kA / 0,3 s
• Sammelschienen-Poligkeit 5
• Sammelschienenstärke L1-L3, N, PE: 5 mm
• Sammelschienenmittenabstand 60 mm

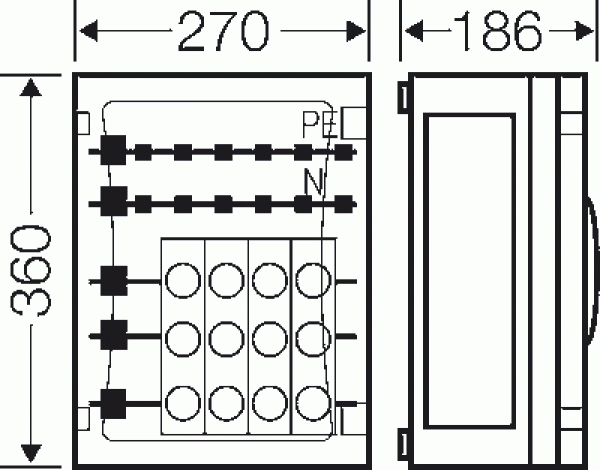

• Breite 270 mm
• Höhe 360 mm
• Tiefe 169 mm
• Gewicht 4,292 kg
