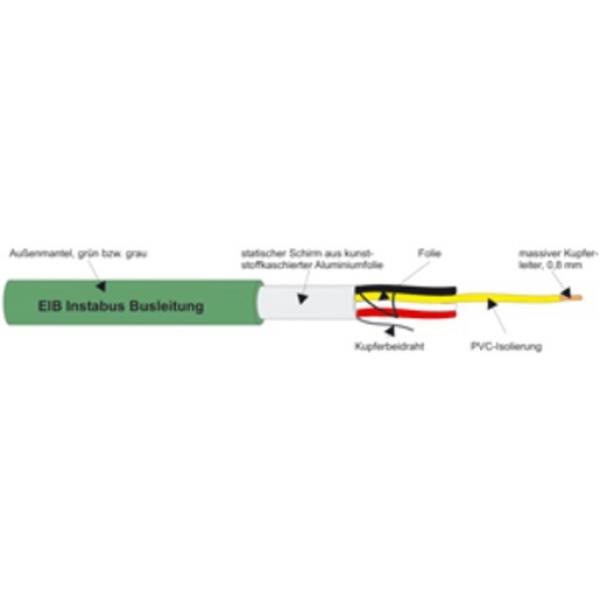

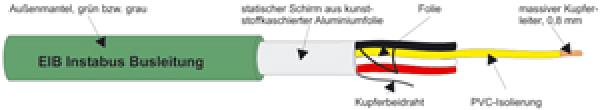

mit Aufdruck YCY 2 x 2 x 0,8 oder EIB - Y (ST) Y. Aufbau: - Blanker massiver Kupferleiter von 0,8 mm Durchmesser, - PVC-Isolierung, - PVC-Mantel, grau / RAL 7035, - Symetrisch, -Aderverseilung, Sternvierer darüber Kunststoff Folie, -Statischer Schirm (kunststoff- kaschierte Aluminiumfolie), -Beidraht (Kupfer, blank) unter dem Schirm, (Ungeschirmte Ausführung auf Anfrage). Verwendung: Die Busleitungen werden als Installationsleitungen für intelligente Gebäudesystemtechnik eingesetzt. Die Leitungen gewährleisten eine einwandfreie Kommunikation nach EIB-Richtlinien (Europäischer Installations Bus) und sind zur festen Verlegung auf, in und unter Putz geeignet, auch in Rohren und Kanälen. In trockenen, feuchten und nassen Räumen auch im Freien, sofern vor direkter Sonneneinstrahlung geschützt - jedoch nicht in Erde. Technische Daten: Temperatur: - in Betreib, Grenzwerte - 40.....+ 70°C, - bei der Verlegung Grenzwerte + 5.....+ 70°C, - im Kurzschluss (1sec.) max. bis 160°C, Zugbeanspruchung: max.50 N/mm², Wanddicke der Isolierhülle bei 0,8 mm Durchmesser: 0,40 mm, Biegeradius: 4 x D, Brandlast: 0,19 kWh/m, Durchmesser des Beidrahtes: 0,4 mm. Elektrische Daten bei 20°C: Nennspannung eff. 250 /250 V, Betriebsspannung Scheitelwert 350 V, Leiterwiderstand 0,8 mm: 1 km-Schleife: max.73,2 Ohmkm, Isolationswiderstand min.: 100 MOhm x km, Oberflächenwiderstand des Mantels min.: 1GOhm, Betreibskapazität bei 800 Hz: 100 nF / km, Kap. Kopplung für 100 m bei 800Hz: 300 pF, Nahnebensprechdämpfung:
bei 10 kHz 75 dB, bei 100 kHz 60 dB, bei 1 MHz 55 dB. Prüfspannung: Ader - Ader 1 kV, gesamte Leitung 4 kV. Kennzeichnung: 1. Paar a - Ader rot, b - Ader schwarz, 2. Paar a - Ader weiss b - Ader gelb. Außen-Durchmesser ca. 6,1 mm, Gewicht: ca. 54 kg/km.
