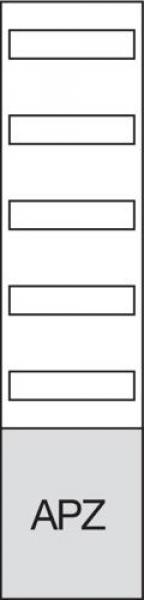

Verteilerfeld, univers Z, Höhe 1050mm, 5-reihig, 1-feldig, mit APZ unten
Verteilerfeld der Serie univers Z, 1050mm hoch, 5-reihig und 1-feldig. Ausgestattet mit einem Abschlusspunkt (APZ) im Zählerplatz unten, ermöglicht es eine flexible und übersichtliche Installation in Installationsverteilern. Ideal für die strukturierte Unterbringung von Sicherungs- und Schaltelementen. Optimiert für den Einsatz in gewerblichen und industriellen Umgebungen.

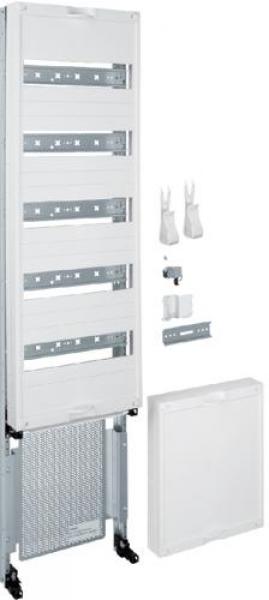

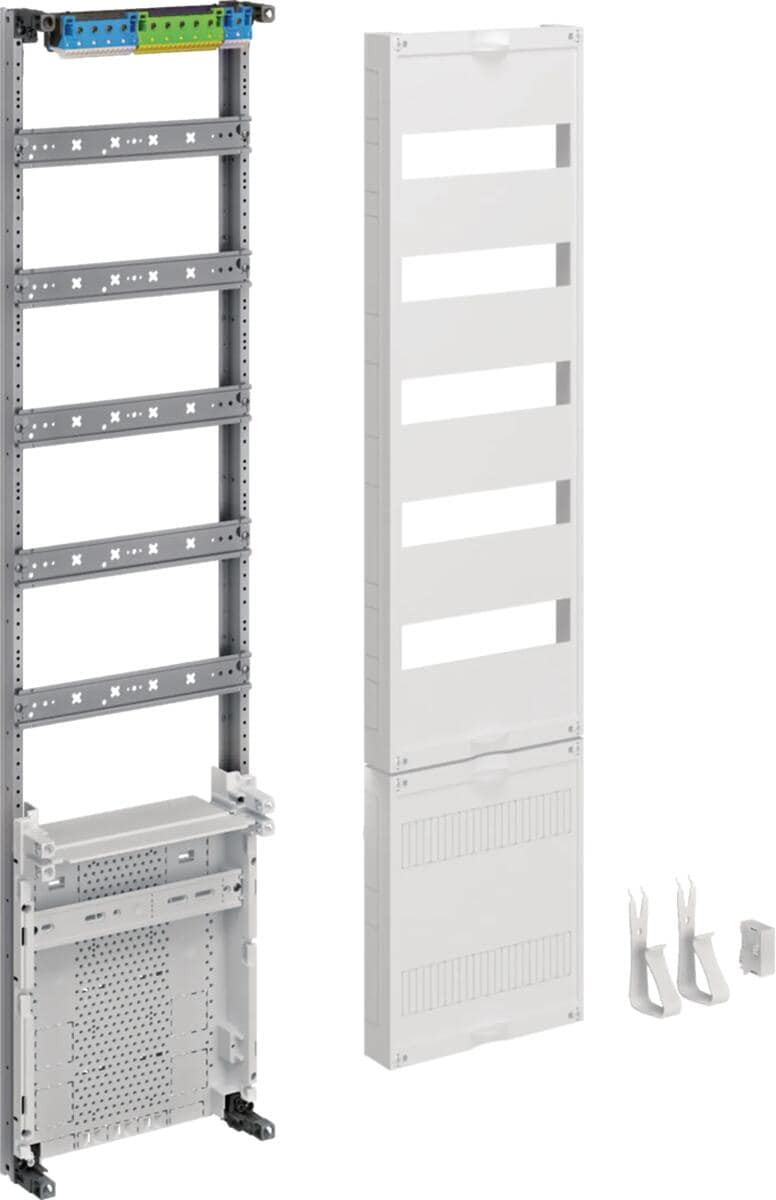

Komplettfeld / Einbausatz zum Einbau in Zählerschränken System univers Z bestehend aus Verteilerfeld, APZ Feld und Zusatzeinrichtungen. Als Stromkreisverteilung, nach DIN 43870 zur Aufnahme von Modulargeräten (REG Geräte) auf DIN-Hutschiene sowie Gerätekomponenten für APZ Anwendung (Anschlusspunk Zählerplatz). Schnellmontage im Schrank durch Rast-System ohne Werkzeug bestehend aus 250 mm breitem Feld mit Traggerüst aus profiliertem Stahlblech, mit profilierten DIN Hutschienen 35x7,5 mm, mit fingersicheren PE/N-Klemmen in Stecktechnik, waagerecht montiert im oberen Verteiler, mit gelochter Montageplatte (Lochung 3,2 mm) und profilierter DIN Hutschiene 35x7,5 mm, Stahlblech verzinkt. Beiliegender RJ45 Buchse. APZ aufgebaut als vollständiges Kuststoffgehäuse mit seitlichen Leitungseinführungen im plombierten Bereich. Universalhaltebügel mit schraubloser Befestigung von Gerätekomponenten direkt auf dem Lochblech (einhängbar). Berührungsschutzabdeckungen aus Kunststoff mit Vierpunkt-Befestigung, serienmäßig plombierbar und integriertem Griff.
Technische Daten:
- Höhe: 1050 mm
- Breite: 250 mm
- Tiefe: 96 mm
- Anzahl Felder: 1
- Anzahl Module: 12
- Farbe: Reinweiß
- RAL Nummer: 9010
- Anzahl Reihen: 5
- Mit Deckel: Ja
- Schutzart IP: IP00
| Produkttyp | Einbausatz Verteiler |
| Höhe [mm] | 1050 |
| Ausstattung | APZ-Raum unten |
| Anzahl Verteilerreihen | 5 |
