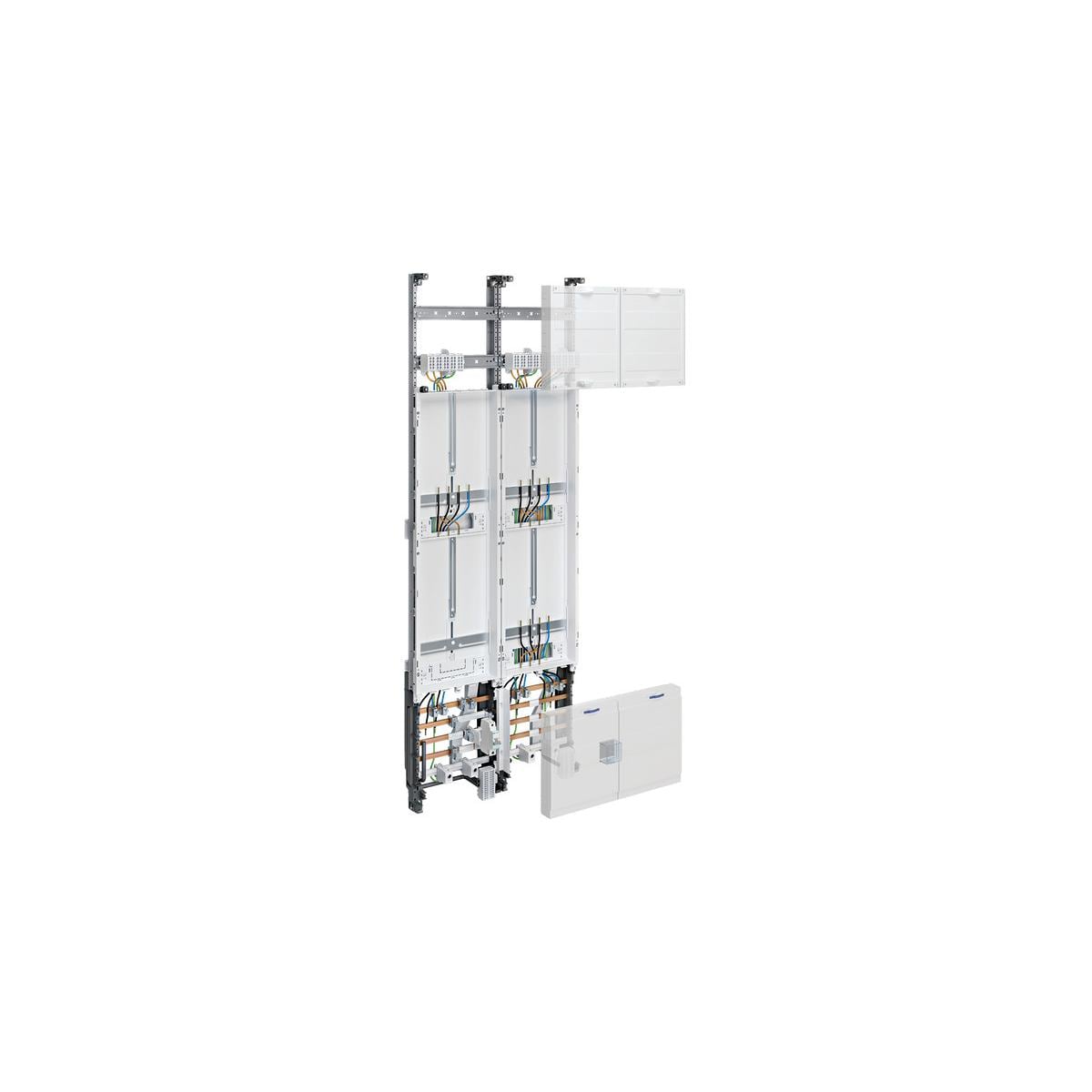

Komplettfeld, univers Z, 1350 mm, 3 Zählerplätze/SG, 2-feldig, Ausführung Bayern
Das Komplettfeld univers Z mit einer Höhe von 1350mm und einer Ausführung für Bayern bietet 3 Zählerplätze. Es handelt sich um ein 2-feldriges Zählerfeld, das eine hohe Flexibilität bei der Energieverteilung ermöglicht. Die robuste Konstruktion und die einfache Montage unterstützen eine effiziente Installation und Wartung. Ideal für die moderne Energieverwaltung in Wohn- und Geschäftsgebäuden.
Technische Merkmale:
- Höhe installiertes Produkt: 1350 mm
- Breite installiertes Produkt: 500 mm
- RAL Farbnummer: 9010
- Zähleraufnahme: 3-Punkt System
- Anzahl Zählerplätze ? 63 A: 3
- Anzahl Reserveplätze: 0
- Anzahl Zählerfelder (Einbausätze): 2
- Anzahl 3-Punkt-Aufnahmen für SG/TRE: 1
- Anzahl Reihen: 4
- Mit Multimediafeld: nein
- Anzahl Felder: 2
- Schutzart: IP00
- Sammelschienendicke: 5 mm
- Sammelschienenhöhe: 12 mm
- Sammelschieneneinspeiseklemmen enthalten: nein
- Leitungsquerschnitt Zählerzugangsleitung: 10 mm²
- Leitungsquerschnitt Zählerabgangsleitung: 10 mm²
- Ausstattung Zählerplatz: ohne Ausstattung
- Ausstattung NAR Zählerfeld: mit Sammelschienen 5-polig
- Zusatzgerät NAR Zählerfeld: Steuerleitungsklemme 7-polig mit Federklemme
- Hauptgerät AAR Zählerfeld: Hauptleitungsabzweigklemme 5-polig berührungssicher bis 25mm²
- Zusatzgerät AAR Zählerfeld: leer
- PE/N-Klemmen AAR Zählerfeld: leer
- Ausstattung NAR SG/TRE-Feld: leer
- Hauptgerät NAR SG/TRE-Feld: Leitungsschutzschalter 1-polig 25kA
- Zusatzgerät NAR SG/TRE-Feld: Steuerleitungsklemme 7-polig mit Federklemme
- Ausstattung AAR SG/TRE-Feld: ohne Bestückung
| Produkttyp | Einbausatz Verteiler |
| Höhe [mm] | 1350 |
| Ausstattung | Sammelschienen |
| Anzahl Verteilerreihen | 4 |
