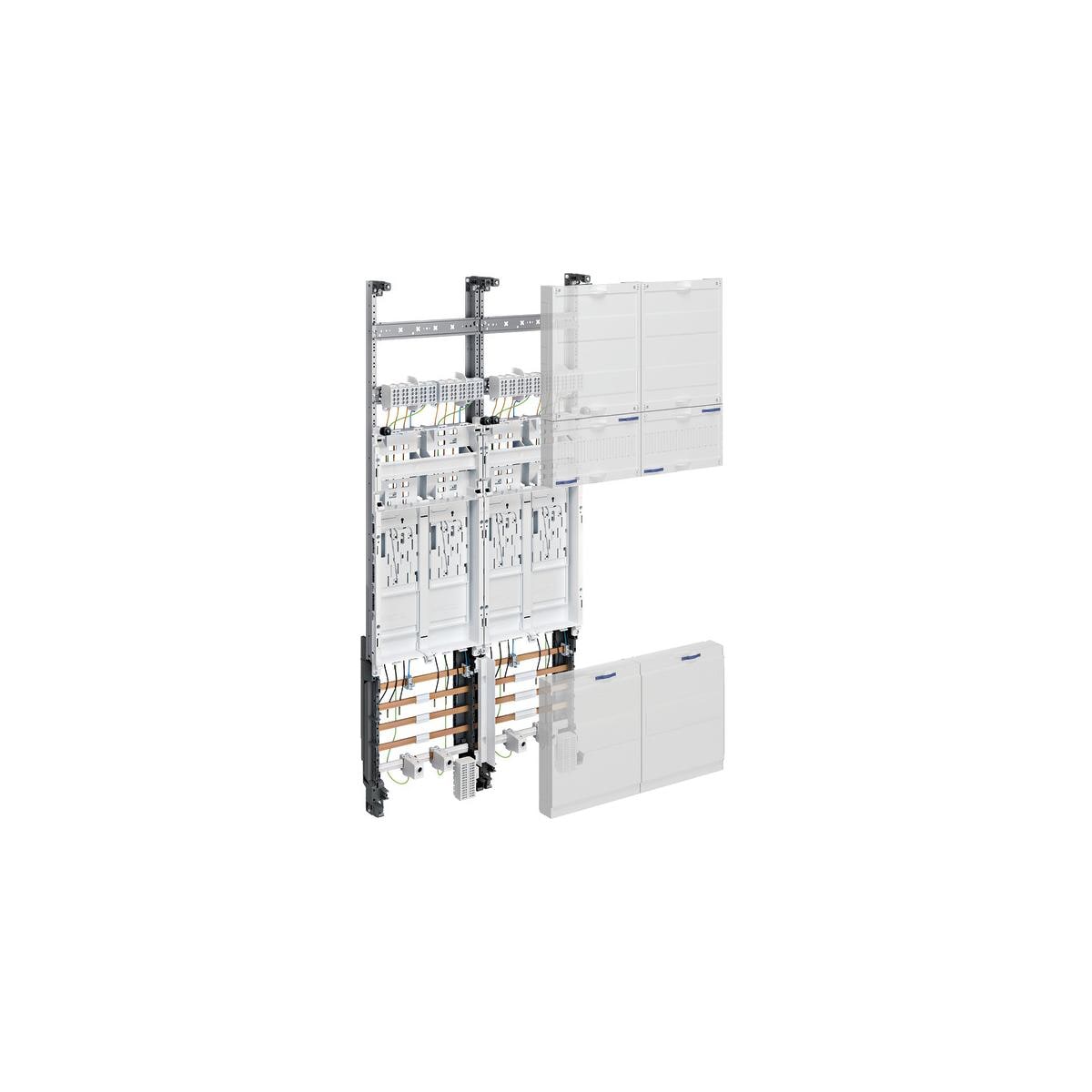

Komplettfeld, univers Z, 4ZP, BKE-I, 2-feldig, Steuerklemme 7-pol., HLAK 5-pol. Komplettfeld / Einbausatz univers Z für eHZ zum Aufbau von Zählerplätzen nach DIN 43870, Schnellmontage im Schrank durch Rast-System, bestückt und verdrahtet nach VNB TAB-Bestimmungen für eHZ-Zählerplätze nach DIN VDE 603-1 (VDE 0603-1). Oberer Anschlussraum: 1-reihig Höhe 150 mm mit einer Hutschiene, 2-reihig Höhe 300 mm mit zwei Hutschienen, bestückt mit Hauptleitungsabzweigklemmen 3-/4- oder 5-polig, fingersicher nach BGVA3
Zählerfelder mit integrierter Befestigungs- und Kontaktiereinrichtung (BKE-I) für eHZ, zum Einbau gemäß DIN 43870, eHZ-Zählertragplatte mit integriertem Zusatzraum (für Kommunikations- und Steuergeräte). Zusatzaum: 1-feldig, Höhe 150 mm, mit Abdeckung geschlossen, Vorprägungen für 12 PLE, plombierbar, mit Hutschiene 12 PLE, Öffnungen für Leitungsführung. Unterer Anschlussraum: Höhe 300 mm bestückt mit Hutschiene oder CU-Sammelschienen, 12 x 5 mm, 4-polig / 5-polig
Technische Merkmale:
- Höhe installiertes Produkt: 1050 mm
- Breite installiertes Produkt: 500 mm
- RAL Farbnummer: 9010
- Zähleraufnahme: eHZ System
- Anzahl Zählerplätze ? 63 A: 4
- Anzahl Zählerplätze >= 80 A: 0
- Anzahl Reserveplätze: 0
- Anzahl Zählerfelder (Einbausätze): 2
- Anzahl 3-Punkt-Aufnahmen für SG/TRE: 0
- Anzahl Verteilerfelder: 0
- Anzahl Reihen: 4
- Mit Multimediafeld: nein
- Anzahl Felder: 2
- Netzform: TN-S
- Schutzart: IP00
- Sammelschienendicke: 5 mm
- Sammelschienenhöhe: 12 mm
- Sammelschieneneinspeiseklemmen enthalten: nein
- Ausstattung Zählerplatz: ohne BKE-Datenschnittstelle
- Ausstattung NAR Zählerfeld: mit Sammelschienen 5-polig
- Hauptgerät NAR Zählerfeld: für Einbau von selektivem Hauptleitungsschutzschalter
- Zusatzgerät NAR Zählerfeld: leer
- Hauptgerät AAR Zählerfeld: Hauptleitungsabzweigklemme 3-polig berührungssicher bis 25mm²
- Zusatzgerät AAR Zählerfeld: leer
- PE/N-Klemmen AAR Zählerfeld: leer
- Ausstattung AAR SG/TRE-Feld: ohne Bestückung
- Anzahl RJ45-Schnittstellen: 0
| Produkttyp | Einbausatz Verteiler |
| Höhe [mm] | 1050 |
| Ausstattung | Sammelschienen |
| Anzahl Verteilerreihen | 4 |
