Komplettfeld, univZ, 1350mm, 1ZP/VT-3rh, 1-feld, NRW, SH, MV, N-sachsen, EON-Mitte

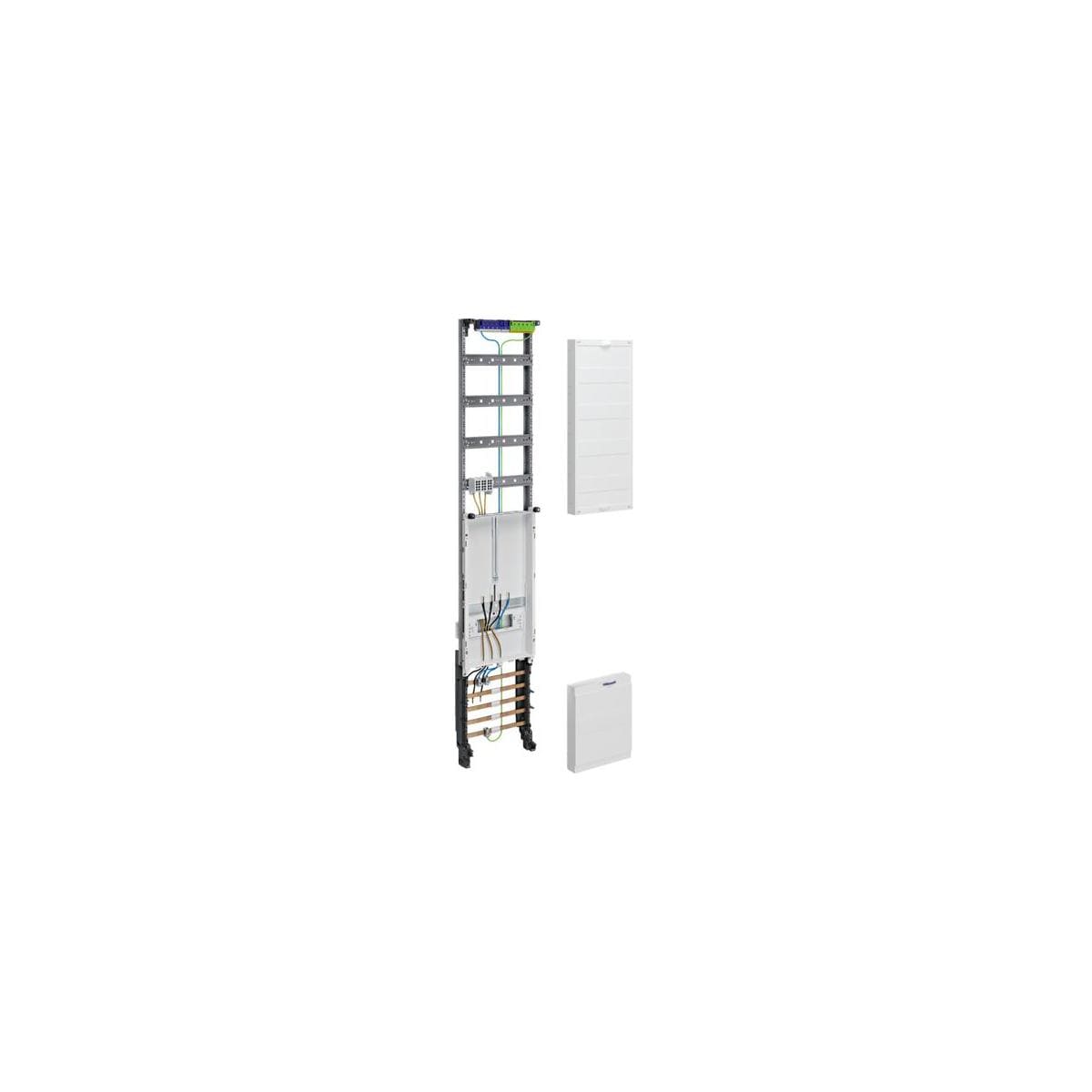

Komplettfeld univers Z, 1350mm für eHZ, konform mit DIN VDE 0603. Schnellmontage durch Rast-System, vorgefertigt nach VNB TAB. Anlagenseitiger Anschlussraum: 300mm Höhe, mit Hutschienen und Hauptleitungsabzweigklemmen, 3-polig, fingersicher. Zählerfelder mit BKE-I für eHZ, Zusatzraum für Kommunikationsgeräte, plombierbar, 12 Platzeinheiten. Netzseitiger Anschluss mit CU-Sammelschienen, 5-polig.
Technische Merkmale
- Höhe installiertes Produkt 1350 mm
- Breite installiertes Produkt 250 mm
- RAL Farbnummer 9010
- Zähleraufnahme 3-Punkt System
- Anzahl Zählerplätze ? 63 A 1
- Anzahl Reserveplätze 0
- Anzahl Zählerfelder (Einbausätze) 1
- Anzahl 3-Punkt-Aufnahmen für SG/TRE 0
- Anzahl Reihen 3
- Mit Multimediafeld nein
- Anzahl Felder 1
- Netzform TN-S
- Nennstrom 63 A
- Schutzart IP00
- Sammelschienendicke 5 mm
- Sammelschienenhöhe 12 mm
- Sammelschieneneinspeiseklemmen enthalten nein
- Leitungsquerschnitt Zählerzugangsleitung 10 mm²
- Leitungsquerschnitt Zählerabgangsleitung 10 mm²
- Ausstattung Zählerplatz ohne Ausstattung
- Ausstattung NAR Zählerfeld mit Sammelschienen 5-polig
- Hauptgerät NAR Zählerfeld für Einbau von selektivem Hauptleitungsschutzschalter
- Zusatzgerät NAR Zählerfeld leer
- Hauptgerät AAR Zählerfeld Hauptleitungsabzweigklemme 3-polig berührungssicher bis 25mm²
- Zusatzgerät AAR Zählerfeld leer
- PE/N-Klemmen AAR Zählerfeld Schraubklemmen 2x5 Klemmstellen
- Ausstattung AAR SG/TRE-Feld ohne Bestückung
| Produkttyp | Einbausatz Verteiler |
| Höhe [mm] | 1350 |
| Ausstattung | Sammelschienen |
| Anzahl Verteilerreihen | 3 |
