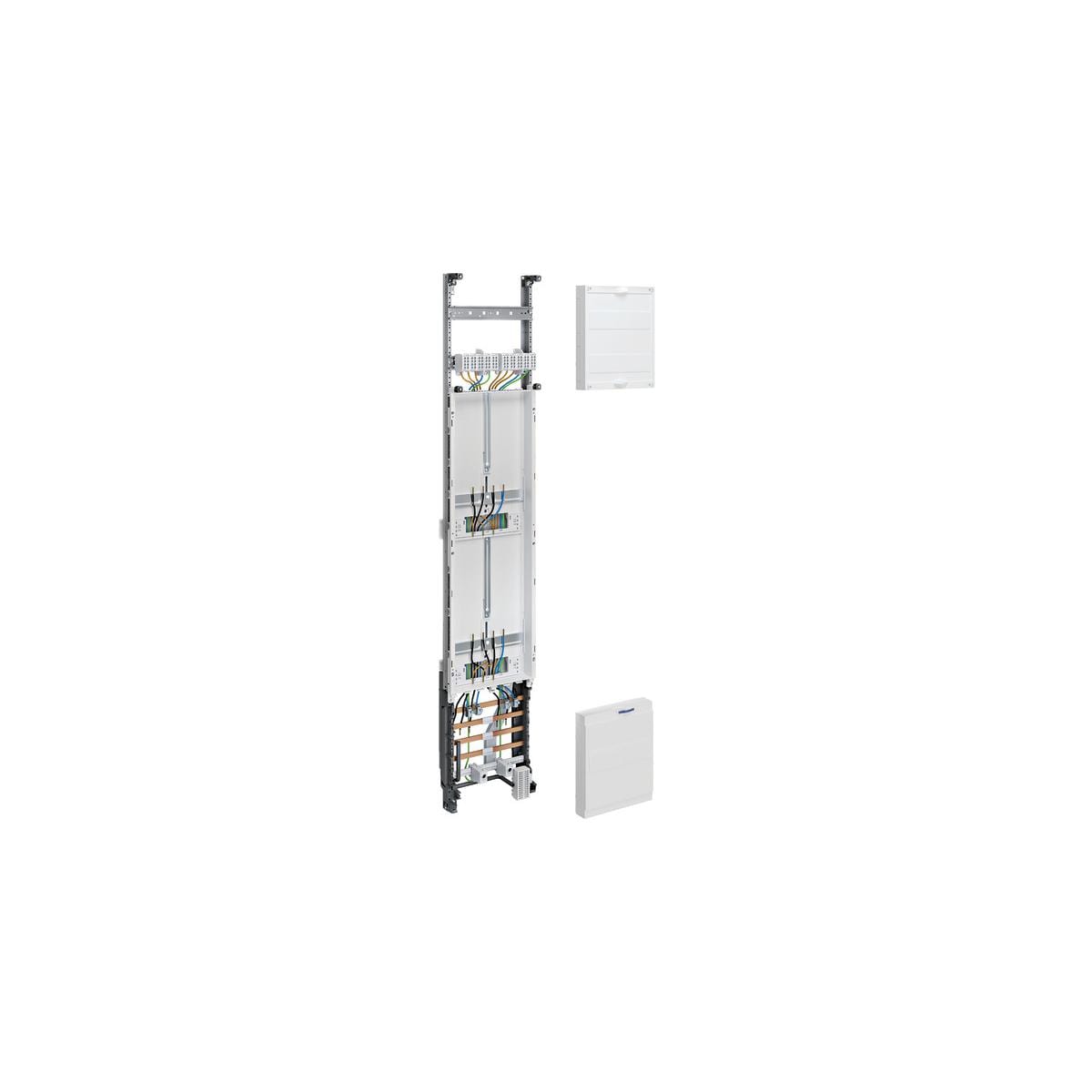

Komplettfeld, univers Z, 1350 mm, 2 Zählerplätze, 1-feldig, Ausführung Bayern
Das Hager Komplettfeld univers Z mit einer Höhe von 1350mm, speziell für den bayerischen Markt konzipiert, bietet zwei Zählerplätze in einer einteiligen Ausführung. Dieses Zählerfeld zeichnet sich durch seine hohe Kompatibilität und einfache Montage aus. Es ist ideal für den Einsatz in modernen Energieverteilungssystemen und erfüllt die aktuellen Sicherheitsanforderungen gemäß VDE.
Technische Merkmale:
- Höhe installiertes Produkt: 1350 mm
- Breite installiertes Produkt: 250 mm
- RAL Farbnummer: 9010
- Zähleraufnahme: 3-Punkt System
- Anzahl Zählerplätze ? 63 A: 2
- Anzahl Reserveplätze: 0
- Anzahl Zählerfelder (Einbausätze): 1
- Anzahl 3-Punkt-Aufnahmen für SG/TRE: 0
- Anzahl Reihen: 2
- Mit Multimediafeld: nein
- Anzahl Felder: 1
- Netzform: TN-S
- Schutzart: IP00
- Sammelschienendicke: 5 mm
- Sammelschienenhöhe: 12 mm
- Sammelschieneneinspeiseklemmen enthalten: nein
- Leitungsquerschnitt Zählerzugangsleitung: 10 mm²
- Leitungsquerschnitt Zählerabgangsleitung: 10 mm²
- Ausstattung Zählerplatz: ohne Ausstattung
- Hauptgerät NAR Zählerfeld: für Einbau von selektivem Hauptleitungsschutzschalter
- Zusatzgerät NAR Zählerfeld: Steuerleitungsklemme 7-polig mit Federklemme
- Hauptgerät AAR Zählerfeld: Hauptleitungsabzweigklemme 5-polig berührungssicher bis 25mm²
- Zusatzgerät AAR Zählerfeld: leer
- PE/N-Klemmen AAR Zählerfeld: leer
- Ausstattung AAR SG/TRE-Feld: ohne Bestückung
| Produkttyp | Einbausatz Verteiler |
| Höhe [mm] | 1350 |
| Ausstattung | Sammelschienen |
| Anzahl Verteilerreihen | 2 |
