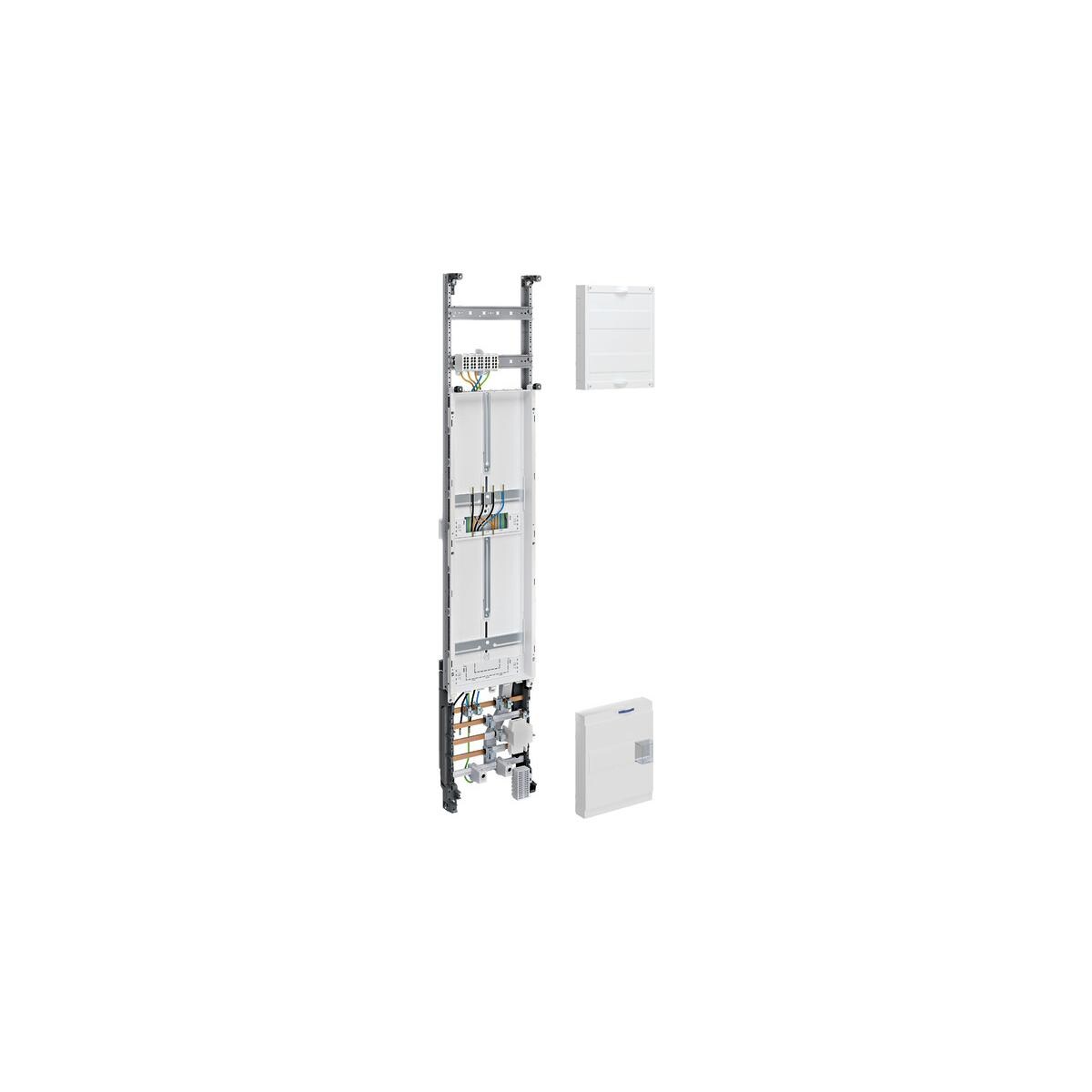

Komplettfeld, universZ, 1350mm, 1ZP/SG, 1-feld, Ausführung Bayern
Das Komplettfeld univers Z, 1350mm, 1ZP/SG, 1-feld, Ausführung Bayern, ist speziell für die Anforderungen in Bayern konzipiert. Es unterstützt einen Zählerplatz zusätzlich SG-Feld mit Höhe 1350 mm. Geeignet für die Montage von Wechselstromzählern, fördert es eine effiziente Energieverwaltung und -überwachung. Die robuste Bauweise sichert Langlebigkeit und Zuverlässigkeit im Betrieb.
Technische Merkmale:
- Höhe installiertes Produkt: 1350 mm
- Breite installiertes Produkt: 250 mm
- RAL Farbnummer: 9010
- Zähleraufnahme: 3-Punkt System
- Anzahl Zählerplätze ? 63 A: 1
- Anzahl Reserveplätze: 0
- Anzahl Zählerfelder (Einbausätze): 1
- Anzahl 3-Punkt-Aufnahmen für SG/TRE: 1
- Anzahl Reihen: 2
- Mit Multimediafeld: nein
- Anzahl Felder: 1
- Schutzart: IP00
- Sammelschienendicke: 5 mm
- Sammelschienenhöhe: 12 mm
- Sammelschieneneinspeiseklemmen enthalten: bis 50 mm²
- Leitungsquerschnitt Zählerzugangsleitung: 10 mm²
- Leitungsquerschnitt Zählerabgangsleitung: 10 mm²
- Ausstattung Zählerplatz: ohne Ausstattung
- Hauptgerät NAR Zählerfeld: für Einbau von selektivem Hauptleitungsschutzschalter
- Zusatzgerät NAR Zählerfeld: Steuerleitungsklemme 7-polig mit Federklemme
- Hauptgerät AAR Zählerfeld: Hauptleitungsabzweigklemme 5-polig berührungssicher bis 25mm²
- Zusatzgerät AAR Zählerfeld: leer
- PE/N-Klemmen AAR Zählerfeld: leer
- Ausstattung NAR SG/TRE-Feld: mit Sammelschienen 5-polig
- Hauptgerät NAR SG/TRE-Feld: Leitungsschutzschalter 1-polig 25kA
- Zusatzgerät NAR SG/TRE-Feld: Steuerleitungsklemme 7-polig mit Federklemme
- Ausstattung AAR SG/TRE-Feld: ohne Bestückung
| Produkttyp | Einbausatz Verteiler |
| Höhe [mm] | 1350 |
| Ausstattung | Sammelschienen |
| Anzahl Verteilerreihen | 2 |
