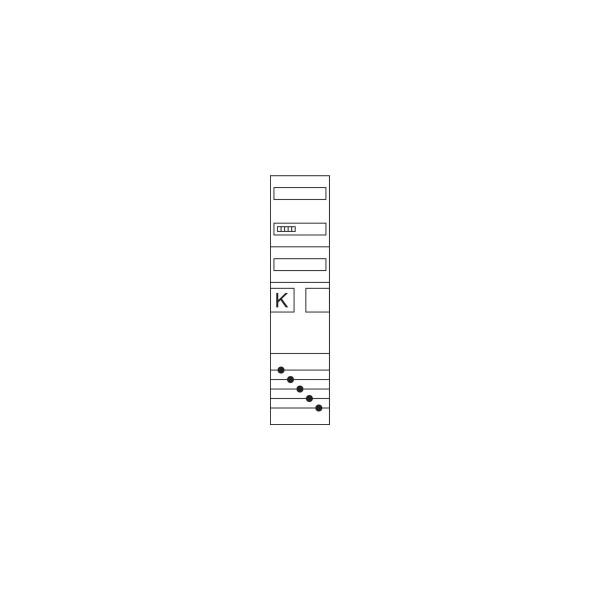

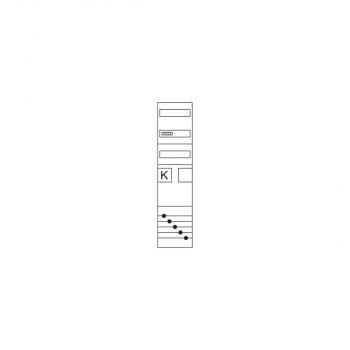

Komplettfeld, universZ, 1ZP, BKE-I, 1-feldig, Steuerklemme 7-pol., HLAK 5-pol. Komplettfeld / Einbausatz univers Z für eHZ zum Aufbau von Zählerplätzen nach DIN 43870, Schnellmontage im Schrank durch Rast-System, bestückt und verdrahtet nach VNB TAB-Bestimmungen für eHZ-Zählerplätze nach DIN VDE 603-1 (VDE 0603-1). Oberer Anschlussraum: 1-reihig Höhe 150 mm mit einer Hutschiene, 2-reihig Höhe 300 mm mit zwei Hutschienen, bestückt mit Hauptleitungsabzweigklemmen 3-/4- oder 5-polig, fingersicher nach BGVA3
Zählerfelder mit integrierter Befestigungs- und Kontaktiereinrichtung (BKE-I) für eHZ, zum Einbau gemäß DIN 43870, eHZ-Zählertragplatte mit integriertem Zusatzraum (für Kommunikations- und Steuergeräte). Zusatzaum: 1-feldig, Höhe 150 mm, mit Abdeckung geschlossen, Vorprägungen für 12 PLE, plombierbar, mit Hutschiene 12 PLE, Öffnungen für Leitungsführung. Unterer Anschlussraum: Höhe 300 mm bestückt mit Hutschiene oder CU-Sammelschienen, 12 x 5 mm, 4-polig / 5-polig
Technische Merkmale:
- Breite: 250 mm
- Höhe: 1050 mm
- Mit Verdrahtung: ja
- Breite in Teilungseinheiten: 12
- Anzahl der Zählerplätze: 1
- Unterer Anschlussraum: mit Sammelschiene 5-polig
- Farbe: weiß
- RAL-Nummer: 9010
- Ausführung: eHZ
| Produkttyp | Einbausatz Verteiler |
| Höhe [mm] | 1050 |
| Ausstattung | Sammelschienen |
| Anzahl Verteilerreihen | 4 |
