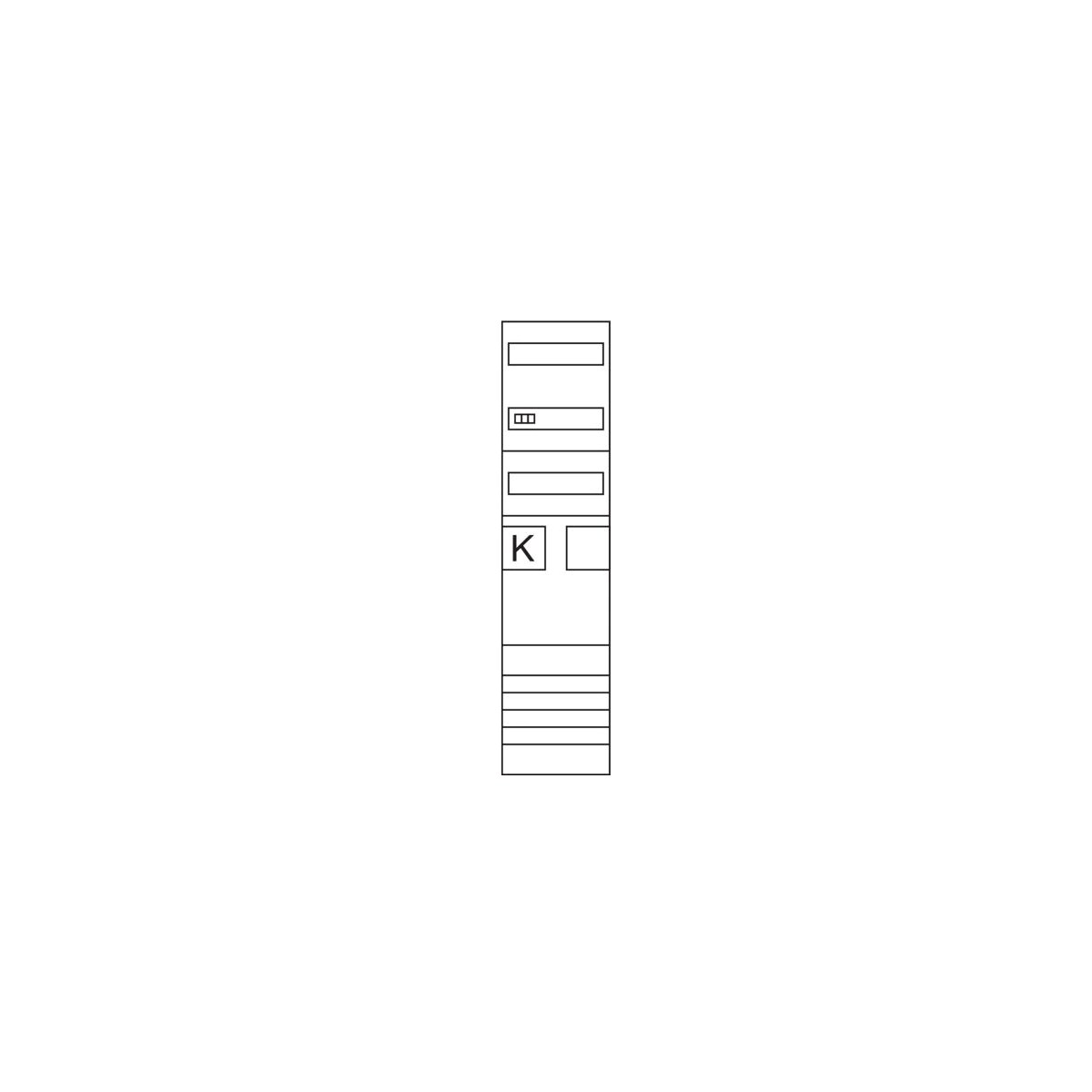

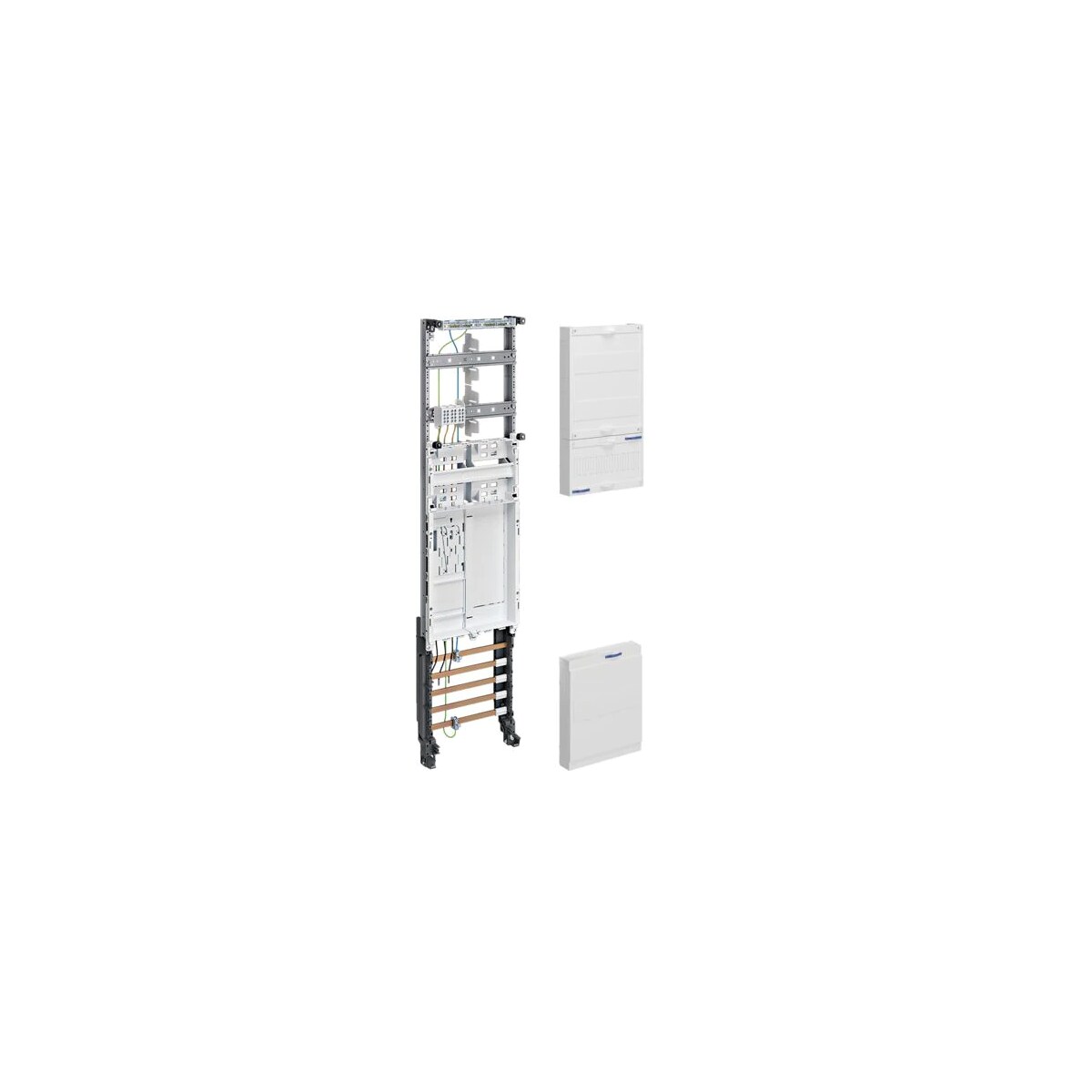

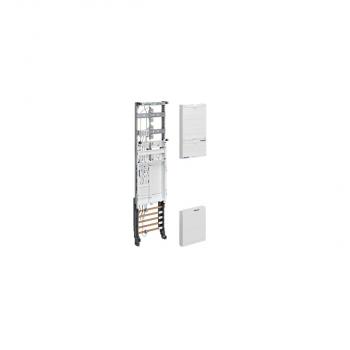

Komplettfeld, univers Z, 1 Zählerplatz, BKE-I, H=1050mm, 1-feldig
Komplettfeld / Einbausatz univers Z für eHZ zum Aufbau von Zählerplätzen nach DIN 43870, Schnellmontage im Schrank durch Rast-System, bestückt und verdrahtet nach VNB TAB-Bestimmungen für eHZ-Zählerplätze nach DIN VDE 603-1 (VDE 0603-1).
Oberer Anschlussraum: 1-reihig Höhe 150 mm mit einer Hutschiene, 2-reihig Höhe 300 mm mit zwei Hutschienen, bestückt mit Hauptleitungsabzweigklemmen 3-/4- oder 5-polig, fingersicher nach BGVA3 oder bestückt mit __________ __________ ___________ -Zählerfelder mit integrierter Befestigungs- und Kontaktiereinrichtung (BKE-I) für eHZ, zum Einbau gemäß DIN 43870, eHZ-Zählertragplatte mit integriertem Zusatzraum (für Kommunikations- und Steuergeräte).
Zusatzaum: 1-feldig, Höhe 150 mm, mit Abdeckung geschlossen, Vorprägungen für 12 PLE, plombierbar, mit Hutschiene 12 PLE, Öffnungen für Leitungsführung.
Unterer Anschlussraum: Höhe 300 mm bestückt mit Hutschiene oder CU-Sammelschienen, 12 x 5 mm, 4-polig / 5-polig oder bestückt mit ____________ _________ ___________.
- Höhe installiertes Produkt :1050 mm
- Breite installiertes Produkt :250 mm
- RAL Farbnummer :9010
- Zähleraufnahme :eHZ System
- Anzahl Zählerplätze ? 63 A :1
- Anzahl Reserveplätze :1
- Anzahl Zählerfelder (Einbausätze) :1
- Mit Multimediafeld :nein
- Anzahl Felder :1
- Netzform :TN-S
- Nennstrom :63 A
- Sammelschienendicke :5 mm
- Sammelschienenhöhe :12 mm
- Sammelschieneneinspeiseklemmen enthalten :nein
- Leitungsquerschnitt Zählerzugangsleitung :10 mm²
- Leitungsquerschnitt Zählerabgangsleitung :10 mm²
- Ausstattung Zählerplatz :ohne Ausstattung
- Ausstattung NAR Zählerfeld :mit Sammelschienen 5-polig
- Hauptgerät NAR Zählerfeld :für Einbau von selektivem Hauptleitungsschutzschalter
- Zusatzgerät NAR Zählerfeld :leer
- Hauptgerät AAR Zählerfeld :Hauptleitungsabzweigklemme 3-polig berührungssicher bis 25mm²
- Zusatzgerät AAR Zählerfeld :leer
- PE/N-Klemmen AAR Zählerfeld :Schraubklemmen 4x5 Klemmstellen
- Ausstattung AAR SG/TRE-Feld :ohne Bestückung
- Modulargeräte im Verteilerfeld enthalten :nein
| Produkttyp | Einbausatz Verteiler |
| Höhe [mm] | 1050 |
| Ausstattung | Sammelschienen |
| Anzahl Verteilerreihen | - |
