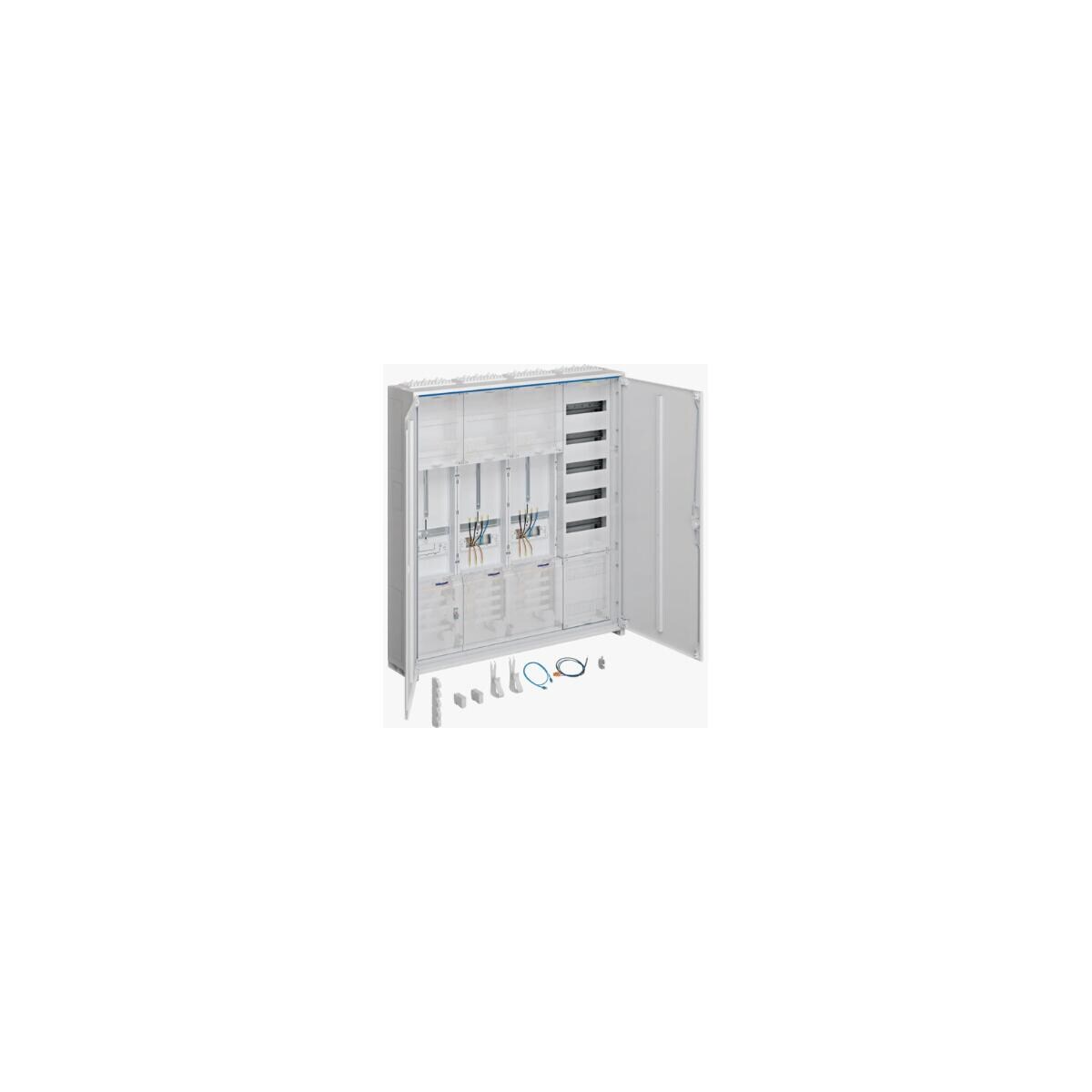

Komplettschrank, universZ, 1100x1050x105mm, SKII, IP44, 2ZP/SG/VF-5rh/APZ, 4-Feld
Komplettschrank univers Z, Maße: 1100x1050x105mm, Schutzklasse II, IP44, geeignet für Aufputz-Montage. Ausgestattet mit 2 Zählerplätzen, Steigleitungsfeld und 5-reihigem Verteilerfeld. Abschlusspunkt im Zählerpatz mit 4 Feldern optimiert die Installation und Wartung. Ideal für den Einsatz in Wohngebäuden zur sicheren Unterbringung von Stromzählern und Verteilungskomponenten.
Technische Daten:
Abmessungen
- Höhe: 1100 mm
- Breite: 1050 mm
- Tiefe: 205 mm
- Breite/Dicke Sammelschiene: 5-5 mm
- Höhe Sammelschiene: 12 mm
Ausstattung
- Anzahl Felder: 4
- Anzahl Zählerplätze 63 A: 2
- Anzahl Zählerplätze 80 A: 0
- Anzahl 3-Punkt-Aufnahmen für SG/TRE: 1
- Anzahl Reihen: 5
- Multimedia Feld Bereich: Ohne
- Anschluss-/Steckertyp NAR SG/TRE Feld: Steuerleitungsklemme
Sicherheit
- Schutzart IP: IP44
- Schutzklasse: Schutzklasse II
Konnektivität
Abdeckung, Tür
- Anzahl Schranktüren: 2
- Ausführung des Handgriffes: Klappgriff mit Vorreiber
Werkstoff
- Farbe: Reinweiß
- RAL Nummer: 9010
Netzform
Netzform: TN-S, TT
Kapazität
Anschluss
- Art der Sammelschieneneinspeiseklemme: ESA 5-polig 1 - 25 mm²
- Anzahl der RJ45 Anschlüsse: 2
- Anordnung PE/N-Klemme im Verteilerfeld: Horizontal
- Anschluss-/Steckertyp: Sammelschiene, Klemme
Architektur
| Höhe [mm] | 1100 |
| Breite [mm] | 1050 |
| Schutzart | IP44 |
| Tiefe [mm] | 205 |
| Felder | 4 |
