Komplettschrank, univ.Z, 2 ZP., 1 SG, 3P., APZ, VT5, H=1100mm, 4-feldig, ESA

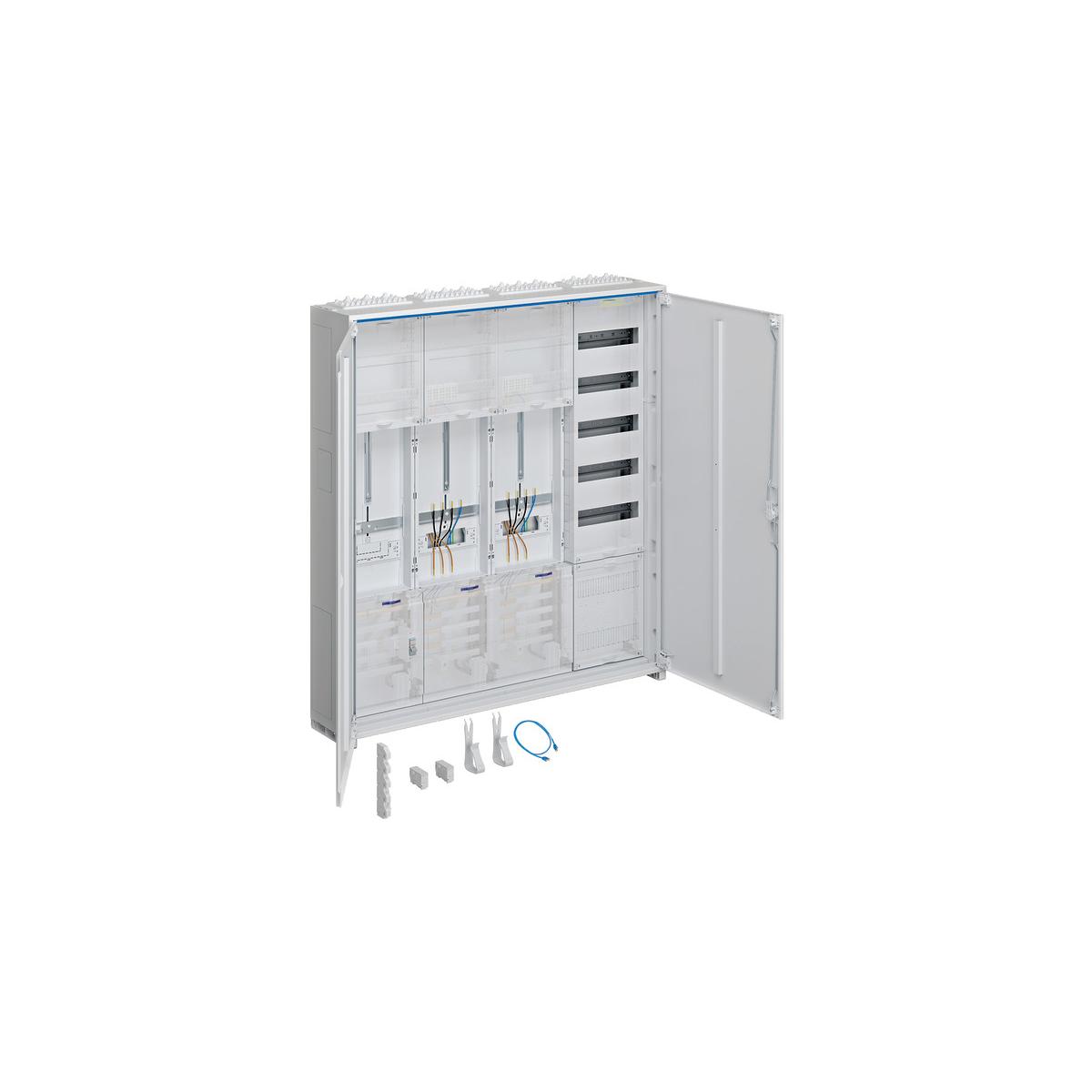

Der Zähler-Komplettschrank, univers Z, verfügt über zwei Zählerplätze und einen APZ. Mit einer Höhe von 1100 mm und vier Feldern bietet er ausreichend Raum für die Installation eines Stromzählers und Sicherungsglieds. Geeignet für Aufputz-Montage. Ideal für den Einsatz in Wohn- und Geschäftsgebäuden, erfüllt er alle gängigen Sicherheitsstandards.
Technische Daten:
- Höhe installiertes Produkt: 1100 mm
- Breite installiertes Produkt: 1050 mm
- Tiefe installiertes Produkt: 205 mm
- Anzahl Felder: 4
- Schutzart: IP44
- Schutzklasse: Schutzklasse II
- Montageart: Aufputz, Unterputz, teilversenkt
- Türschliessungstyp: Klappgriff mit Vorreiber und Stangenverschluß
- Farbe: reinweiß RAL 9010
- Zähleraufnahme:3-Punkt System
- Anzahl Zählerplätze ? 63 A: 2
- Anzahl Zählerplätze >= 80 A: 0
- Anzahl Reserveplätze: 0
- Anzahl Zählerfelder (Einbausätze): 3
- Anzahl 3-Punkt-Aufnahmen für SG/TRE: 1
- Anzahl Verteilerfelder: 1
- Anzahl Reihen: 5
- Mit Multimediafeld: nein
- Netzform: TT/TN-S
- Sammelschienendicke: 5 mm
- Sammelschienenhöhe: 12 mm
- Sammelschieneneinspeiseklemmen enthalten: ESA 5-polig 1-25 mm²
- Ausstattung NAR Zählerfeld: mit Sammelschienen 5-polig
- Hauptgerät NAR Zählerfeld: für Einbau von selektivem Hauptleitungsschutzschalter
- Zusatzgerät NAR Zählerfeld: Steuerleitungsklemme 7-polig mit Federklemme
- Hauptgerät AAR Zählerfeld: Hauptleitungsabzweigklemme 5-polig berührungssicher bis 25mm²
- Zusatzgerät AAR Zählerfeld: leer
- PE/N-Klemmen AAR Zählerfeld: leer
- Ausstattung Zählerplatz:ohne Zählersteckklemme
- Anzahl RJ45-Schnittstellen: 2
- Anzahl Sammelschienendurchführungen: 2
- Ausstattung NAR SG/TRE-Feld: mit Sammelschienen 5-polig und Hutschienenadapter
- Hauptgerät NAR SG/TRE-Feld: Leitungsschutzschalter 1-polig 25kA
- Zusatzgerät NAR SG/TRE-Feld: Steuerleitungsklemme 7-polig mit Federklemme
- Ausstattung AAR SG/TRE-Feld: ohne Bestückung
- Ausstattung NAR Verteilerfeld: mit APZ + RJ45, unten
- Anordnung PE/N-Klemme im Verteilerfeld: waagerecht
- Modulargeräte im Verteilerfeld enthalten: Nein
| Höhe [mm] | 1100 |
| Breite [mm] | 1050 |
| Schutzart | IP44 |
| Tiefe [mm] | 205 |
| Felder | 4 |
