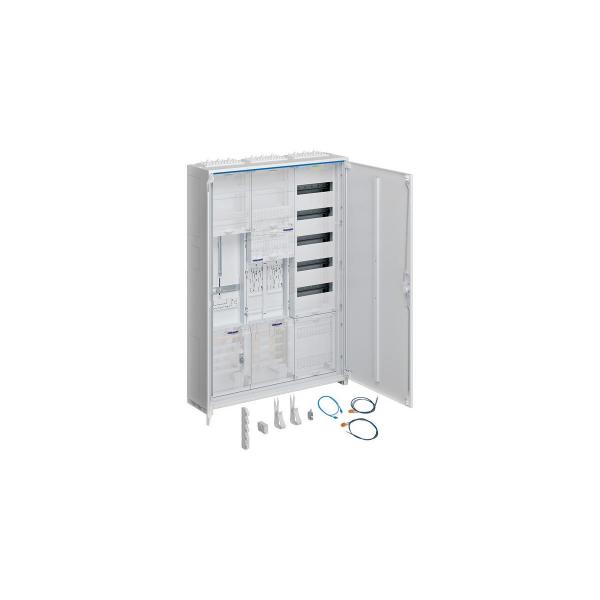

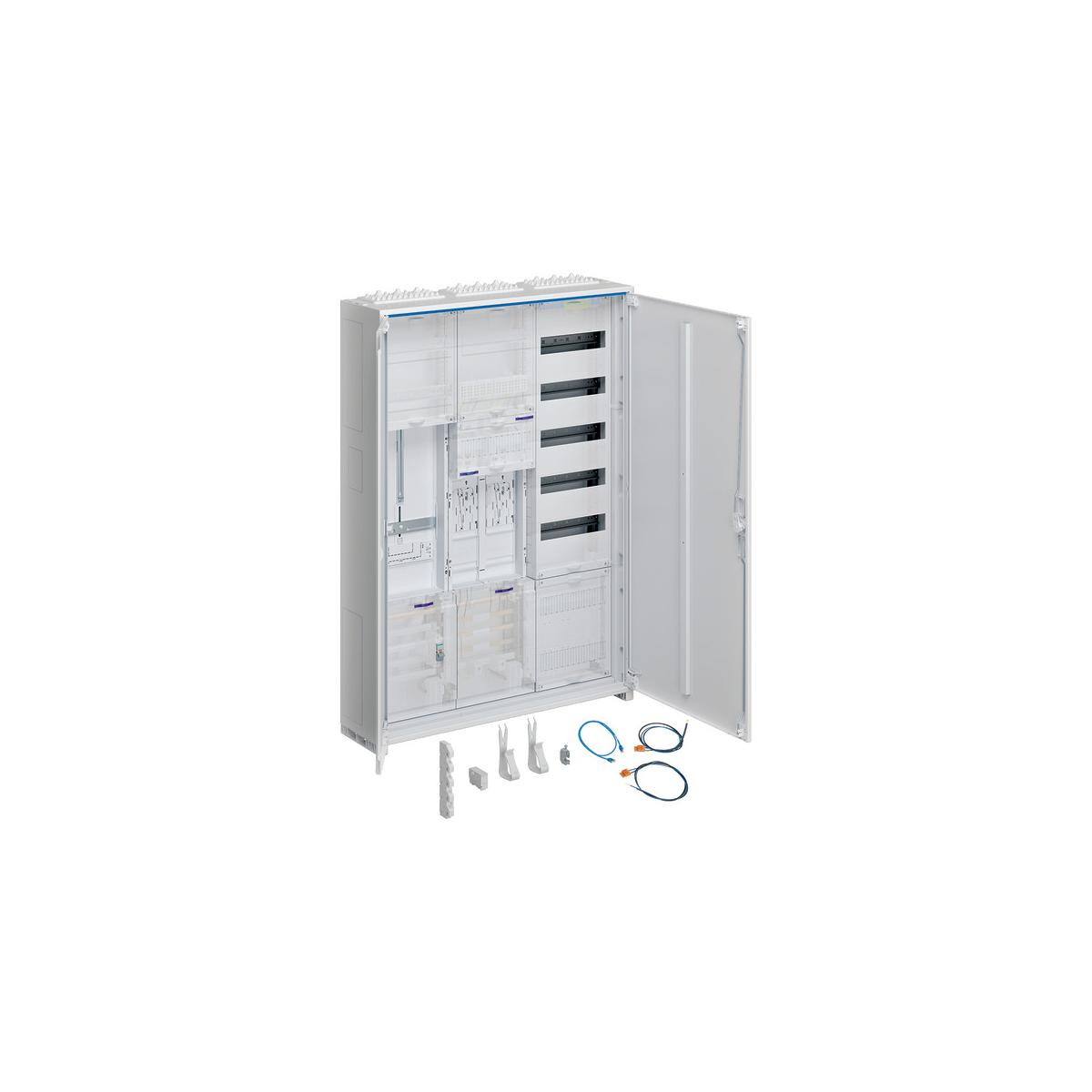

Komplettschrank, univers Z, 2 ZP, 1 SG, BKE-I, APZ, VT5, H=1100mm, 3-feld
Der Hager Komplettschrank univers Z, Modell mit 1100mm Höhe, bietet eine effiziente Lösung für die Installation von Stromzählern. Er verfügt über zwei Zählerplätze und eine APZ für optimierte Kabelmanagement. Das Gerät beinhaltet eine Sammelschiene BKE-I und ist für Aufputz-Montage konzipiert. Ideal für den Einsatz in Wohn- und Geschäftsgebäuden.
Technische Daten:
- Höhe installiertes Produkt: 1100 mm
- Breite installiertes Produkt: 800 mm
- Tiefe installiertes Produkt: 205 mm
- Anzahl Felder: 3
- Schutzart: IP44
- Schutzklasse: Schutzklasse II
- Montageart: Aufputz, Unterputz, teilversenkt
- Türschliessungstyp: Klappgriff mit Vorreiber und Stangenverschluß
- Farbe: reinweiß RAL 9010
- Zähleraufnahme: eHZ System
- Anzahl Zählerplätze ? 63 A: 2
- Anzahl Zählerplätze >= 80 A: 0
- Anzahl Reserveplätze: 0
- Anzahl Zählerfelder (Einbausätze): 1
- Anzahl 3-Punkt-Aufnahmen für SG/TRE: 1
- Anzahl Verteilerfelder: 1
- Anzahl Reihen: 5
- Mit Multimediafeld: nein
- Netzform: TT/TN-S
- Sammelschienendicke: 5 mm
- Sammelschienenhöhe: 12 mm
- Sammelschieneneinspeiseklemmen enthalten: ESA 5-polig 1-25 mm²
- Ausstattung NAR Zählerfeld: mit Sammelschienen 5-polig und Hutschienenadapter
- Hauptgerät NAR Zählerfeld: für Einbau von selektivem Hauptleitungsschutzschalter
- Zusatzgerät NAR Zählerfeld: Leitungsschutzschalter 1-polig 25kA
- Hauptgerät AAR Zählerfeld: Hauptleitungsabzweigklemme 5-polig berührungssicher bis 25mm²
- Zusatzgerät AAR Zählerfeld: leer
- PE/N-Klemmen AAR Zählerfeld: leer
- Ausstattung Zählerplatz:ohne BKE-Datenschnittstelle
- Anzahl RJ45-Schnittstellen: 2
- Anzahl Sammelschienendurchführungen: 2
- Ausstattung NAR SG/TRE-Feld: mit Sammelschienen 5-polig
- Zusatzgerät NAR SG/TRE-Feld: Steuerleitungsklemme 7-polig mit Federklemme
- Ausstattung NAR Verteilerfeld: mit APZ + RJ45, unten
- Anordnung PE/N-Klemme im Verteilerfeld: waagerecht
- Modulargeräte im Verteilerfeld enthalten: Nein
| Höhe [mm] | 1100 |
| Breite [mm] | 800 |
| Schutzart | IP44 |
| Tiefe [mm] | 205 |
| Felder | 3 |
