Komplettschrank, universZ, 1 ZP, BKE-I, APZ, ESA, VT13, IP44, H=1100mm, 3-Feld

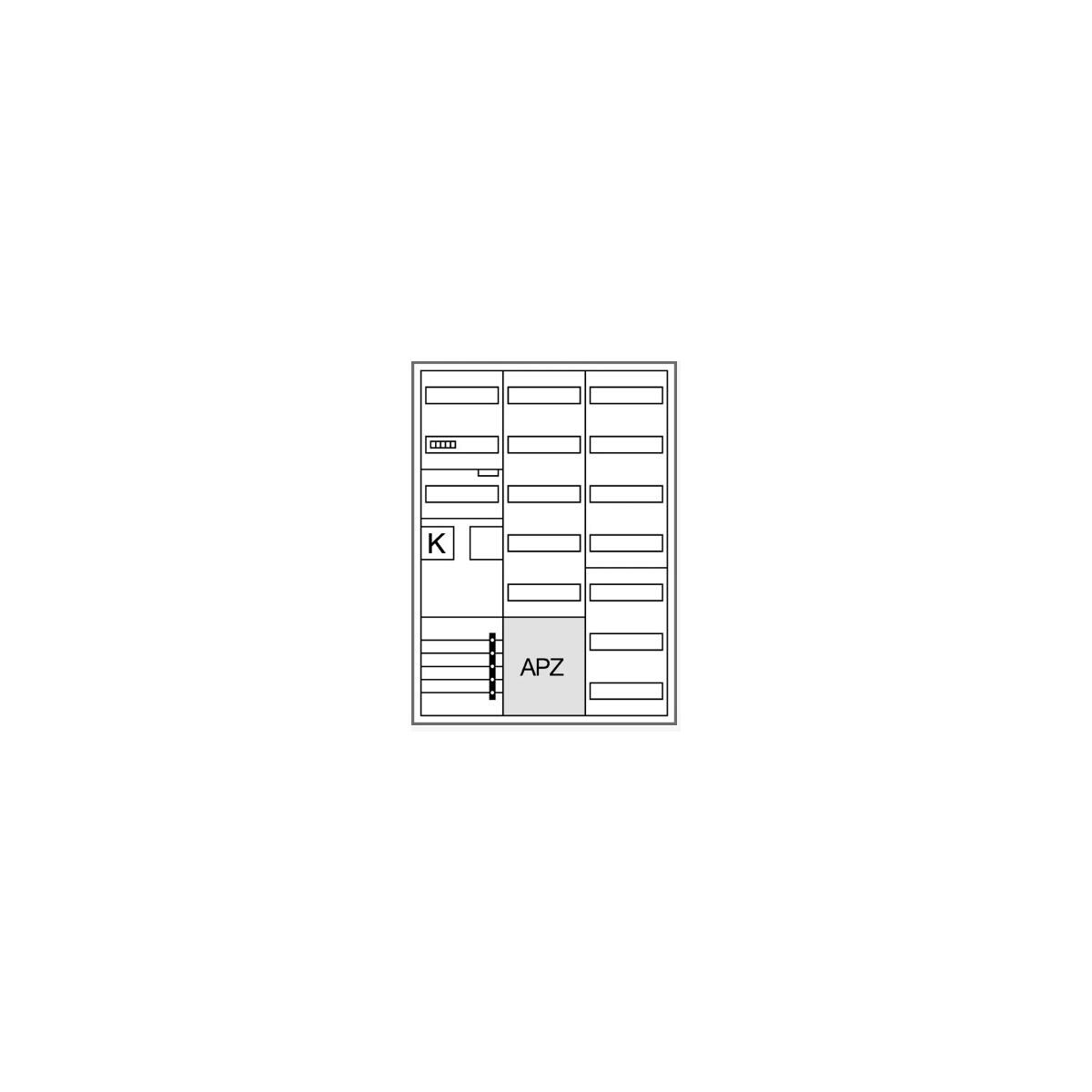

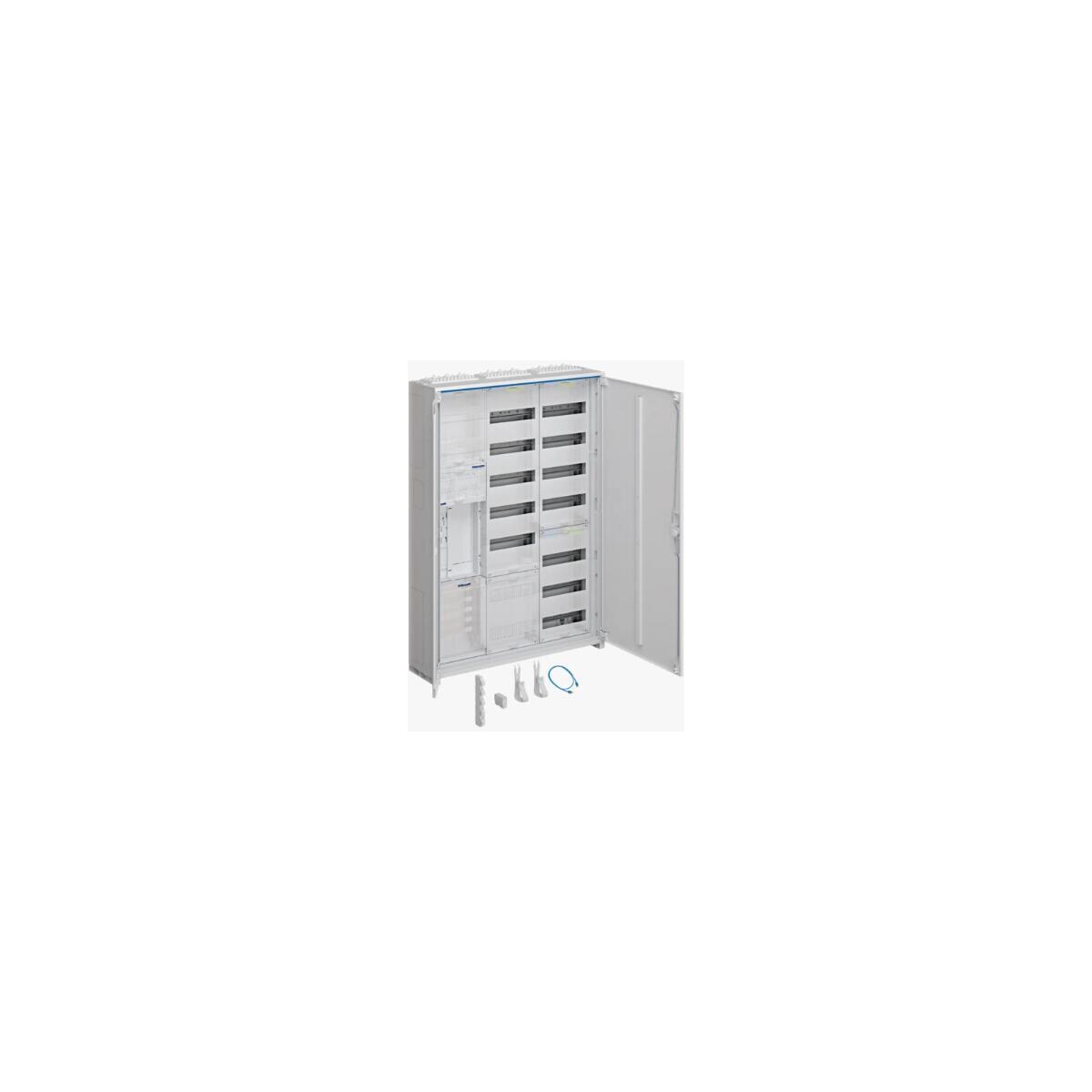

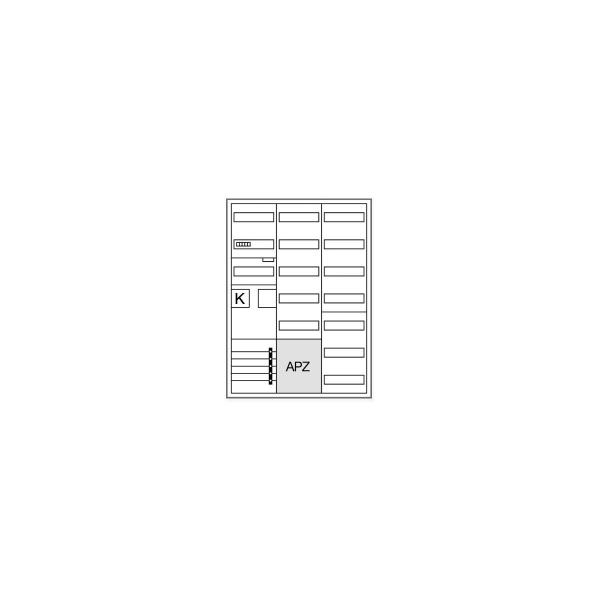

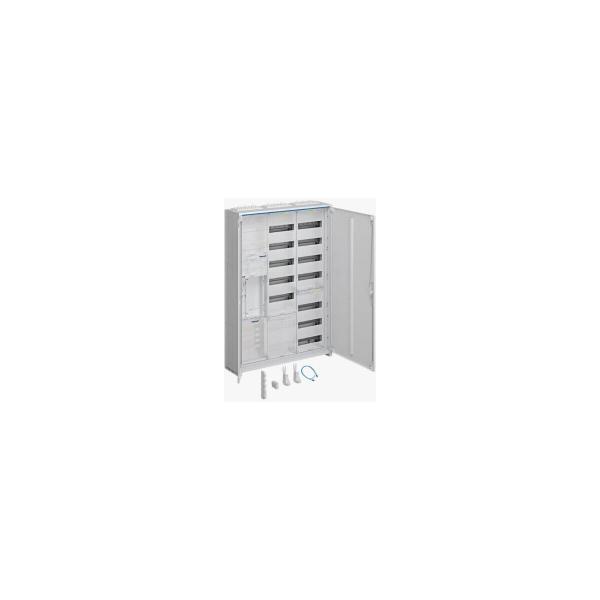

Der univers Z Komplettschrank (BKE-I) mit einer Höhe von 1100mm und 3 Feldern ist für die Aufputzinstallation konzipiert. Ausgestattet mit 1 Zählerplatz (ZP) und einer Anschlusspunktzone (APZ) eignet er sich ideal als Stromzählerschrank. Der Leerschrank VT13 bietet ausreichend Raum für individuelle Anpassungen und Installationen.
Technische Daten:
Abmessungen
- Höhe: 1100 mm
- Breite: 800 mm
- Tiefe: 205 mm
- Breite/Dicke Sammelschiene: 5-5 mm
- Höhe Sammelschiene: 12 mm
Ausstattung
- Anzahl Felder: 3
- Anzahl Zählerplätze 63 A: 1
- Anzahl Zählerplätze 80 A: 0
- Anzahl der Leerplätze: 1
- Anzahl Zählerfeld (Einbausatz): 1
- Anzahl 3-Punkt-Aufnahmen für SG/TRE: 0
- Anzahl Reihen: 12
- Multimedia Feld Bereich: Ohne
- Anzahl Sammelschienendurchführungen: 2
Sicherheit
- Schutzart IP: IP44
- Schutzklasse: Schutzklasse II
Konnektivität
Montageart: Aufputz
Abdeckung, Tür
- Anzahl Schranktüren: 2
- Ausführung des Handgriffes: Klappgriff mit Vorreiber
Werkstoff
- Farbe: Reinweiß
- RAL Nummer: 9010
Netzform
Netzform: TN-S
Kapazität
Anzahl Verteilerfeld: 2
Anschluss
- Art der Sammelschieneneinspeiseklemme: ESA 5-polig 1 - 25 mm²
- Anzahl der RJ45 Anschlüsse: 2
- Anordnung PE/N-Klemme im Verteilerfeld: Horizontal
- Anschluss-/Steckertyp: Sammelschiene, Klemme
| Höhe [mm] | 1100 |
| Breite [mm] | 800 |
| Schutzart | IP44 |
| Tiefe [mm] | 205 |
| Felder | 3 |
