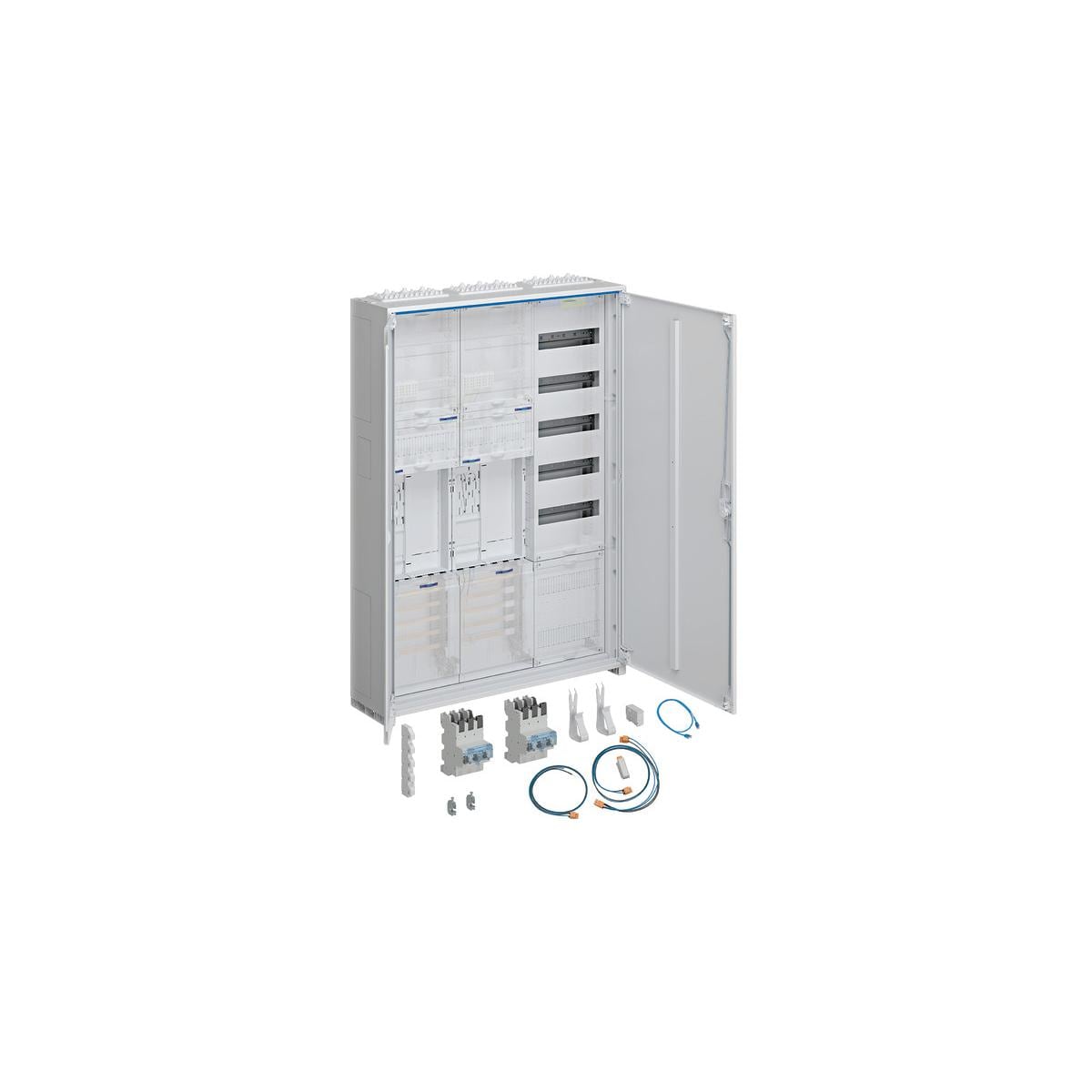

Komplettschrank, universZ, 2ZP, RES, BKE-I, OKK, VT5, APZb, SLS, 40A, ESA, 1100x800x205mm, IP44, 3-Feld
Der Zähler-Komplettschrank, Modell BKE-I OKK VT5, dient zur Installation im Aufputzverfahren. Mit Abmessungen von 1100x800x205mm und einem IP Standard 44 ist dieser Schrank für den Einsatz in feuchten und staubigen Umgebungen geeignet. Er bietet zwei Zählerplätze und ist mit zwei SLS-Schalter 40A sowie einer ESA ausgestattet. Dieser Schrank optimiert die Energieverteilung und sorgt für eine sichere, übersichtliche Installation von Stromzählern.
Technische Daten:
- Höhe installiertes Produkt: 1100 mm
- Breite installiertes Produkt: 800 mm
- Tiefe installiertes Produkt: 205 mm
- Anzahl Felder: 3
- Schutzart: IP44
- Schutzklasse: Schutzklasse II
- Montageart: Aufputz, Unterputz, teilversenkt
- Türschliessungstyp: Klappgriff mit Vorreiber und Stangenverschluß
- Farbe: reinweiß RAL 9010
- Zähleraufnahme: eHZ System
- Anzahl Zählerplätze ? 63 A: 2
- Anzahl Zählerplätze >= 80 A: 0
- Anzahl Reserveplätze: 2
- Anzahl Zählerfelder (Einbausätze): 2
- Anzahl 3-Punkt-Aufnahmen für SG/TRE: 0
- Anzahl Verteilerfelder: 1
- Anzahl Reihen: 5
- Mit Multimediafeld: nein
- Netzform: TN-S
- Sammelschienendicke: 5 mm
- Sammelschienenhöhe: 12 mm
- Sammelschieneneinspeiseklemmen enthalten: ESA 5-polig 1-25 mm²
- Ausstattung NAR Zählerfeld: mit Sammelschienen 5-polig
- Hauptgerät NAR Zählerfeld: mit selektivem Hauptleitungsschutzschalter 40A
- Zusatzgerät NAR Zählerfeld: Sicherungsbox 1A, 25 kA
- Hauptgerät AAR Zählerfeld: Hauptleitungsabzweigklemme 5-polig berührungssicher bis 25mm²
- Zusatzgerät AAR Zählerfeld: leer
- PE/N-Klemmen AAR Zählerfeld: leer
- Ausstattung Zählerplatz: mit BKE-Datenschnittstelle
- Ausstattung NAR Verteilerfeld: mit APZ + RJ45, unten
- Anordnung PE/N-Klemme im Verteilerfeld: waagerecht
- Modulargeräte im Verteilerfeld enthalten: Nein
| Höhe [mm] | 1100 |
| Breite [mm] | 800 |
| Schutzart | IP44 |
| Tiefe [mm] | 205 |
| Felder | 3 |
