Produktmerkmale:

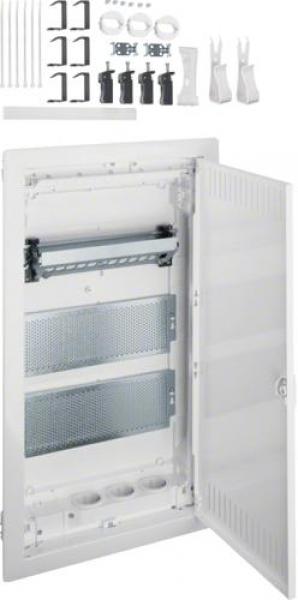

- Installationskleinverteiler Hohlwand aus Kunststoff
- nach DIN VDE 60670-24 und DIN 43871
- geeignet zum Einsatz in Wohngebäuden nach DIN 18015 und zum Einbau von schutzisolierten VDI Komponenten
- Schutzart IP30
- Schutzklasse II
- schutzisoliert.
- Kunststoff-Mauerkasten mit serienmäßigem Leitungsabfang
- ausbrechbaren Leitungseinführungsschieber mit Schnappbefestigung und integrierter Wasserwaage
- Hohlwandbefestigung mit Schnellfixierungshebel
- seitlich oder oben/unten montierbar
- Verdrehbarer Blendrahmen mit Lüftungstür aus Stahlblech
- pulverbeschichtet und eingebrannt
- mit 15 mm Putzausgleich
- Lüftungstür, frontbündig mit innenliegenden handbedienbaren Scharnieren
- Türverschluss mit frontbündiger Griffmulde und selbsttätig zurückklappendem Griff
- Türanschlag rechts oder links ohne Blendrahmendemontage
Oberer Anschlussraum: Patch Panel und DIN-Hutschiene isoliert aufgerastet zur Aufnahme von unterschiedlichen Kommunikationsmodulen, für den geforderten Funktionspotentialausgleich nach DIN EN 50310(VDE 0800-2-310) sind am Patch Panel 2 Schraubbefestigungen vorhanden. Beschriftungsmöglichkeit mit beiliegendem Bezeichnungsstreifen zur Portbeschriftung. Vormontierte gelochte Montageplatten aus verzinktem Stahlblech mit 3,2 mm Lochung sind eingebaut. Ein Universalhaltebügel kann für die schraublose Befestigung von VDI-Komponenten direkt auf dem Lochblech eingehängt werden.
Im unteren Anschlussraum ist eine 3-fach Schutzkontaktsteckdose (90° drehbar) montiert. Die Steckdosen sind mit einer beiliegenden Schutzkontaktabdeckung zur Einhaltung der Schutzklasse II bestückbar. Die 3-fach Schutzkontaktsteckdose ist zusätzlich in zwei Positionen auf einer DIN-Hutschiene montierbar.
Hinweis: Ein Überspannungsschutzmodul Typ 3 kann direkt angeschlossen werden (nicht enthalten).
Technische Daten
- Höhe installiertes Produkt: 630,5 mm
- Breite installiertes Produkt: 348 mm
- Tiefe installiertes Produkt: 94,5 mm
- Farbe: weiß
- RAL Farbnummer: 9010
- Montageart: Unterputz
- Schutzart: IP30
- Schutzklasse: II
- Anzahl Hutschienen: 1
| Höhe [mm] | 630 |
| Breite [mm] | 348 |
| Schutzart | IP30 |
| Tiefe [mm] | 95 |
| Felder | 1 |
