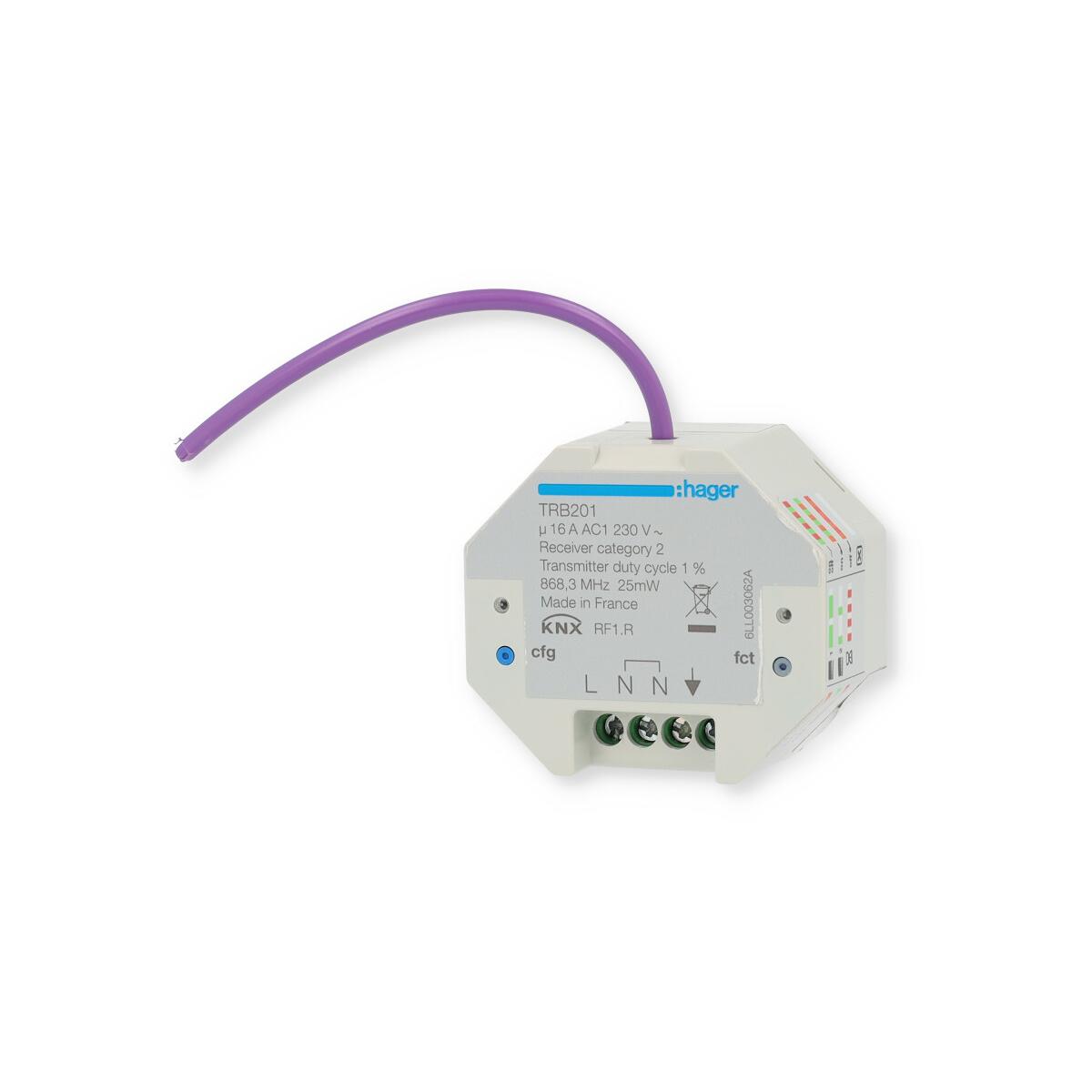

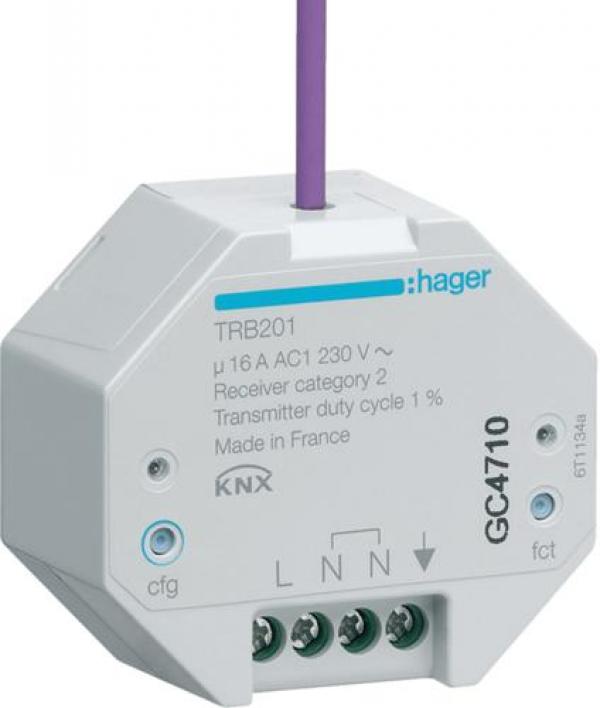

UP-Ausgangsgerät zum Schalten von Verbrauchern in Verbindung mit quicklink Funkprodukten als werkzeuglose quicklink-Konfiguration über Tasten mit LED-Anzeige oder Integration via KNX-Funk Medienkoppler ins KNX-TP-System. Das Gerät setzt die Schaltinformationen in bidirektionale Befehle um. Funktionen: Schalten, Szenen, Zeitschaltung, Taster Schließer, Zwangssteuerung. Einbau in UP Dosen 60 mm.
Hauptmerkmale:
- mit Konfigurations- und Funktions-Taste
- mit Konfigurations- und Funktions-LED, mit Sendestatus- und Kontroll-LED Ein/Aus
- quicklink Funktionen: Schalten, 2 Szenen, Zeitschaltung, Taster Schließer, Zwangssteuerung
- easy Zusatz-Funktionen: +6 Szenen, Repeaterfunktion, Resetfunktion (auf Werkseinstellung)
- ETS Zusatz-Funktionen: +6 Szenen, Repeaterfunktion
- Aufrufen der Szenen über KNX-Funk Geräte, Speicherung von Szenen sperrbar
- werkzeuglose quicklink-Konfiguration über Tasten und LED-Anzeige
- Integration via KNX-Funk Medienkoppler ins KNX-TP-System
- für den Einbau hinter UP-Einsätzen
- mit Schraub-Liftklemmen
Technische Details:
- Betriebsspannung: 230 V AC
- Frequenz: 50/60 Hz
- Schaltstrom: 16 A
- Funk Empfangsfrequenz: 868,3 MHz
- Funk Sendeleistung: < 10 mW
- Funkprotokoll: KNX-Funk
- Anzahl quicklink Verknüpfungen max.: 20 Sender/Empfänger
- Anzahl Funk-Kanäle: 1
- Funk-Sende-/Empfangsfrequenz: 868,3 MHz
- Funk-Sendereichweite (Gebäude) max.: 30 m
- Funk-Sendereichweite (Freifeld) max.: 100 m
- Transmitter duty cycle: 1 %
- Empfänger-Kategorie: 2
- 230 V Glüh- und Halogenlampen: 2300 W
- konventionelle Trafos: 1500 VA
- elektronische Trafos: 1500 W
- Leuchtstofflampen unkompensiert: 800 W
- Leuchtstofflampen parallelkompensiert: 250 W
- Leuchtstofflampen mit EVG: 450 W
- Kompaktleuchtstofflampen: 100 W
- Betriebstemperatur: 0 ? 45 °C
- Abmessungen Sensor (Ø x H): 53 x 30 mm
- Farbe: lichtgrau matt
