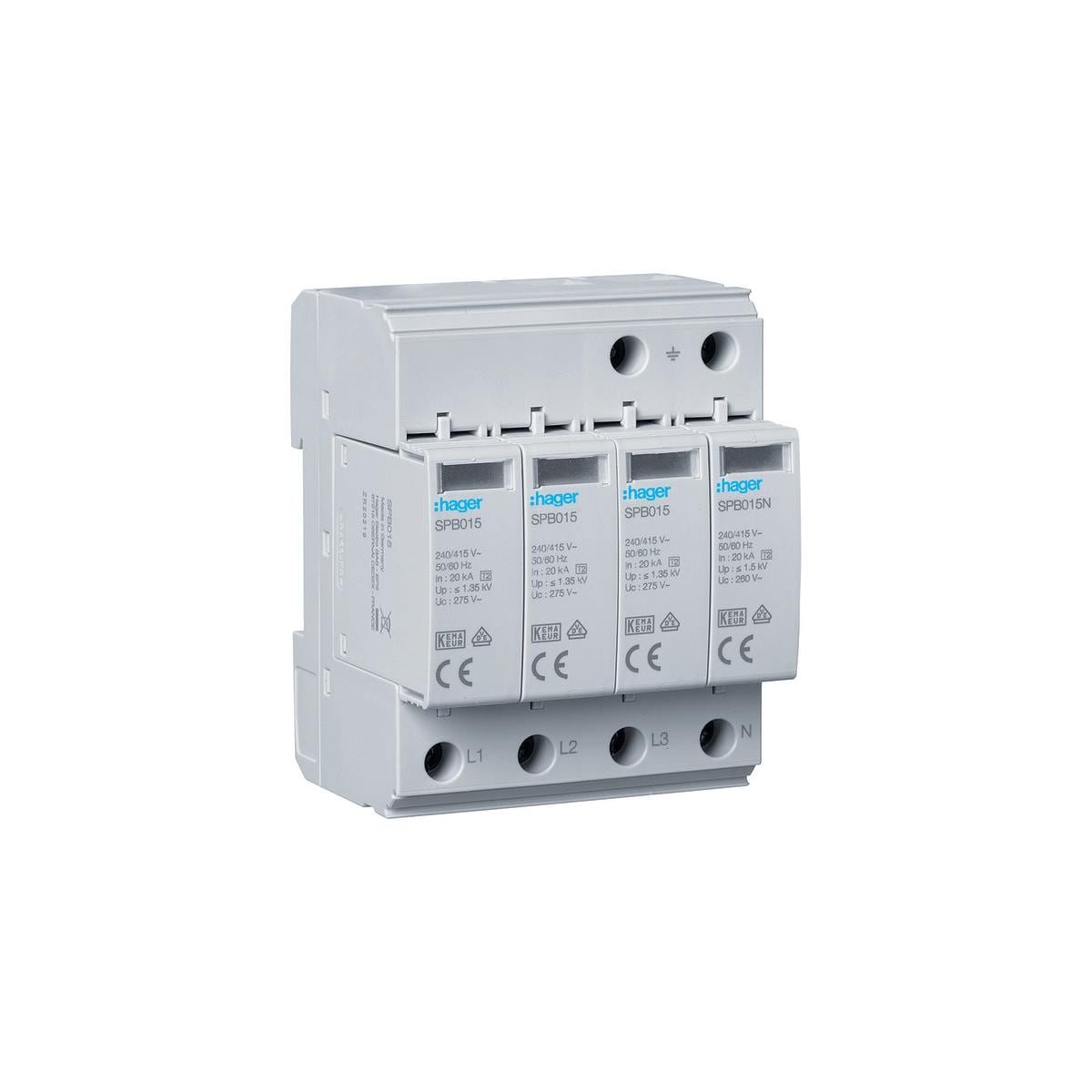

Überspannungsableiter T2 4P 40kA TT/TNS Defektanzeige. Überspannungsableiter vom Typ 2 in 3+1-Schaltung, zum Schutz von dreiphasigen TT- und TN-S-Systemen. Bestehend aus einem vierfach Basiselement, drei Schutzsteckern mit temperaturüberwachtem Hochleistungsvaristor und einem Stecker als Summenstromfunkenstrecke mit dynamischer Abtrennvorrichtung.
Optische Defektmeldung an den Steckern bei Überlastung. Anschlüsse für die aktiven Leiter von unten, für Erde/PE und Fernmeldekontakt von oben. Biconnect-Klemmen zum Anschluss von Rundleitern und Verdrahtungsbrücken. Beschriftungsmöglichkeit am Basiselement.
Technische Details:
- Montageart: Hutschiene TH35
- Baugröße: 4 TE
- Schutzpegel: 1.35 kV
- Höchste Dauerspannung AC: 275 V
- Nennableitstoßstrom (8/20): 20 kA
- Nennspannung AC: 400 V
- Prüfklasse Typ 2: ja
- Schutzpegel L-N: 1.35 kV
- Signalisierung am Gerät: optisch
- Anzahl der Leiter (ohne Erde): 4
- Schutzart (IP): IP20
- Schutzpegel N-PE: 1.6 kV
- Max. Leiterquerschnitt starr (ein-/mehrdrähtig): 35 mm²
- Max. Leiterquerschnitt flexibel (feindrähtig): 25 mm²
- Netzform TN: ja
- Netzform TN-S: ja
- Netzform TT: ja
- Netzform sonstige: ja
- Netzform TN-C-S: ja
- Max. Ableitstoßstrom (8/20): 40 kA
- Kurzschlussfestigkeit (Isccr): 25 kA
